折角流道流体温度场分布仿真分析模型

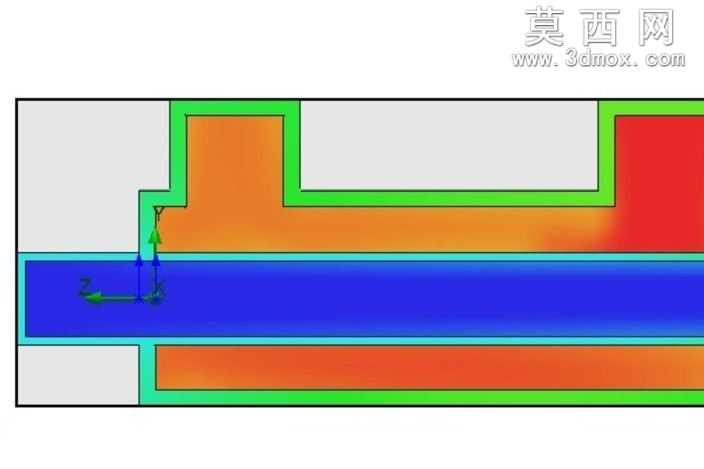

本模型针对折角式多层嵌套流道结构开展流体仿真建模工作，建模阶段首先完成流道实体与流体域的几何拓扑构建，精准还原流道的折角转向、层叠排布的几何特征，对壁面交界位置进行几何清理，消除细小碎面与尖角特征，避免后续仿真计算中出现网格畸变问题。网格划分阶段针对近壁面流体区域进行边界层网格加密，保证壁面处流体计算的精度，主流体区域采用结构化网格提升计算效率，整体网格质量满足流体仿真的计算要求。仿真设置阶段根据流道的实际工作场景定义流体介质属性，设置入口与出口的边界条件，耦合能量方程开展流固共轭传热计算，完整模拟流体在流道内流动过程中的温度传递与分布规律。从仿真结果的云图呈现可以看到，不同温度区间的流体在折角流道内的分布状态清晰可辨，蓝色低温区域集中在中部主流道位置，橙红色高温区域分布在上下层折返流道段，绿色过渡区域清晰呈现了不同温度流体的交界面位置，直观展现了流体在折角位置流动时的温度掺混与热量传递效果。模型完整还原了折角流道的结构特征，通过仿真计算清晰呈现了流体在复杂折返流道内的流动与热交换规律，能够为同类型折角流道的结构优化、热交换效率提升提供可靠的仿真数据参考，可用于验证不同流道折角角度、层间距参数下的流体流动与换热效果，帮助设计人员快速调整流道结构参数，优化流道的热交换性能，减少实物样机测试的迭代成本，提升流道类换热结构的设计效率。
