CSWA认证练习用机械组合式支撑构件

　　该零件属于典型的机加工类组合支撑构件，常见于中小型工装夹具、非标自动化设备的机架连接部位，也可作为小型传动机构的支座本体使用，在轻工生产线、教学实训设备、小型检测工装的结构搭建中应用频次较高。从实际使用场景来看，这类带多组同轴孔、异形安装面的座体，主要承担轴类零件的回转支撑、相邻构件的定位连接作用，三个带通孔的凸耳结构分别对应不同方向的安装对接需求，可同时实现径向承载与轴向限位，避免单一支点带来的受力偏载问题。

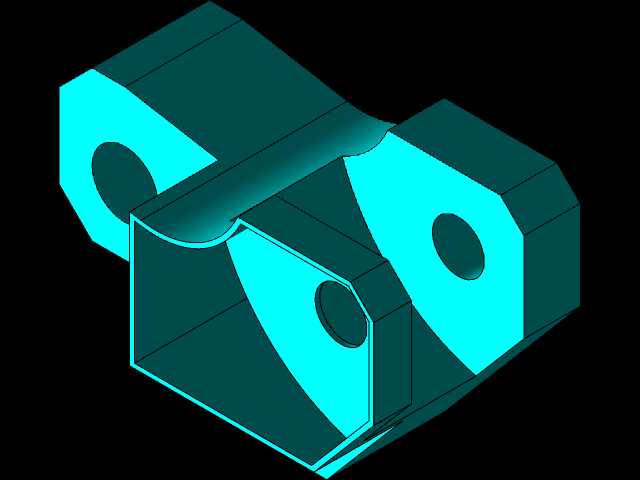

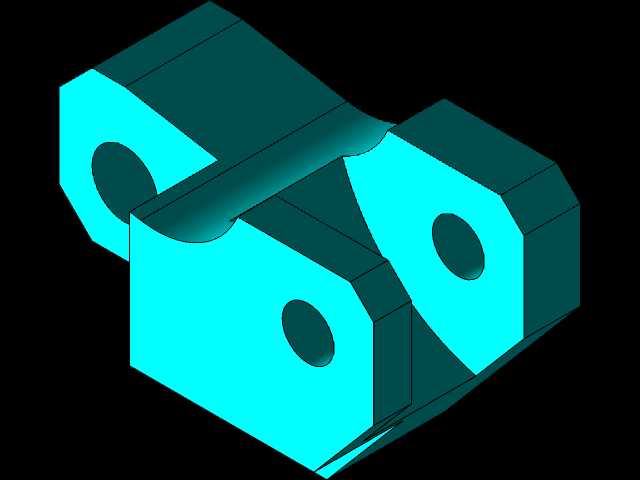

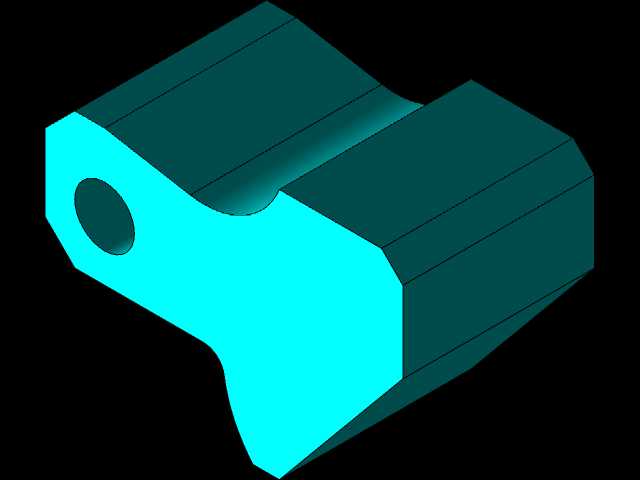

　　从结构设计逻辑来看，该零件采用一体式铣削成型的设计思路，主体为箱式镂空结构，在保证整体刚性的前提下尽可能削减了非受力区域的材料余量，降低整体自重。三个带孔凸耳分别布置在三个不同的空间方位，其中两个大尺寸凸耳处于同一轴线方向，用于穿装支撑轴或连接销轴，孔位的同轴度公差控制在IT7级区间，可满足普通回转副的装配要求；侧面的小尺寸凸耳孔用于安装锁紧螺钉或定位销，实现相邻构件的角度固定或位置锁止。零件的外轮廓做了多处倒角与圆角过渡，既避免机加工过程中的应力集中，也能消除装配时的锐边划伤风险，所有安装面的平面度公差控制在0.05mm以内，保证装配贴合度。

　　从安装边界来看，该零件的主体外轮廓最大长度约120mm，最大宽度约70mm，最大高度约65mm，两个大凸耳的内孔直径为20mm，孔深与凸耳厚度一致为15mm，侧面小孔直径为8mm，可适配M6或M8的标准紧固件。安装时需先将主体的基准面贴合在设备安装基板上，通过底部的工艺孔完成初步定位，再依次穿装两个大孔内的支撑轴，调整轴的轴向位置后通过侧面小孔拧入紧定螺钉完成锁止，装配过程中需保证两个大孔的同轴度偏差不超过0.02mm，避免轴件回转时出现卡滞。

　　这类零件也是CSWA认证考试中典型的入门级建模考核对象，建模过程中需要熟练运用拉伸、切除、圆角、倒角等基础特征命令，重点考察建模者对空间坐标系的把控能力、特征顺序的规划逻辑，以及对工程图中尺寸公差、形位公差的理解程度。实际建模时通常先绘制主体的底部轮廓草图，拉伸生成主体基座后，再依次生成三个方向的凸耳结构，最后完成孔位切除与圆角处理，建模过程中需注意各特征之间的父子关系，避免后续修改时出现特征报错。从加工工艺角度来看，该零件可采用方块毛坯通过数控铣床一次装夹完成大部分加工工序，仅侧面小孔需要二次翻面装夹加工，加工前需做好毛坯的找正，保证各安装面的位置精度，加工完成后需去除所有毛刺，对孔位进行铰削处理以满足尺寸精度要求。在实际设备运行中，这类支撑构件的受力主要来自轴类零件传递的径向载荷，静态承载能力约为800N，可满足低速、轻载的传动场景使用需求，若用于重载场景则需要对凸耳根部做加强处理，增大过渡圆角半径以提升结构强度。
