电机转子用24mm孔145mm外径螺旋桨

　　做了十几年机械结构设计，接触过不少电机运维和备件替换的场景，这款螺旋桨结构的风叶，本质是配套中小型异步电机转子的散热部件，主要适配CA6140车床这类机加工设备的主轴驱动电机，解决原厂备件采购周期长、小批量定制成本高的痛点，可直接通过FDM或光固化3D打印制作备件，快速替换损坏的原有风叶。

　　从实际应用场景来看，普通卧式车床的主轴电机多安装在机床主轴箱侧方的封闭腔体内，连续车削加工时电机转子持续运转，绕组温升快，全靠转子尾部的风叶随轴转动形成定向气流，带走定子外壳散热筋的热量，一旦风叶出现叶片断裂、轮毂开裂的问题，电机散热效率会骤降40%以上，连续运行不到两小时就会触发热保护停机，严重时甚至会烧毁绕组，造成更大的设备损失。以往遇到这类备件损坏，要么等原厂配件发货，少则三五天多则一周，要么找机加工车间做金属风叶，不仅成本高，动平衡调校也麻烦，而这款可3D打印的螺旋桨风叶，刚好填补了小批量快速备件的空白，车间备上对应的打印耗材，损坏后两三个小时就能打印完成装机，大幅缩短停机等待时间。

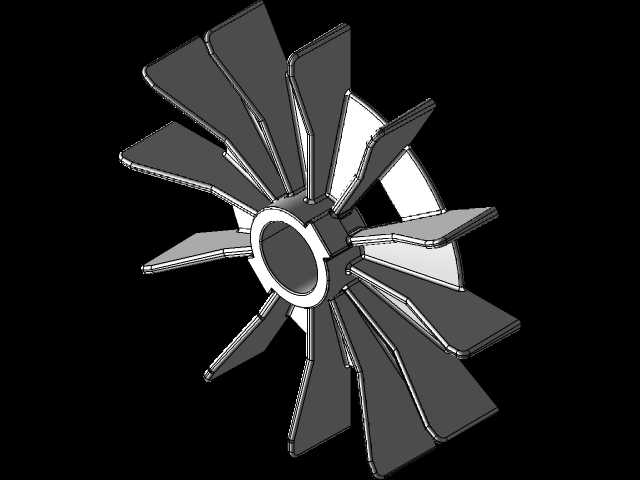

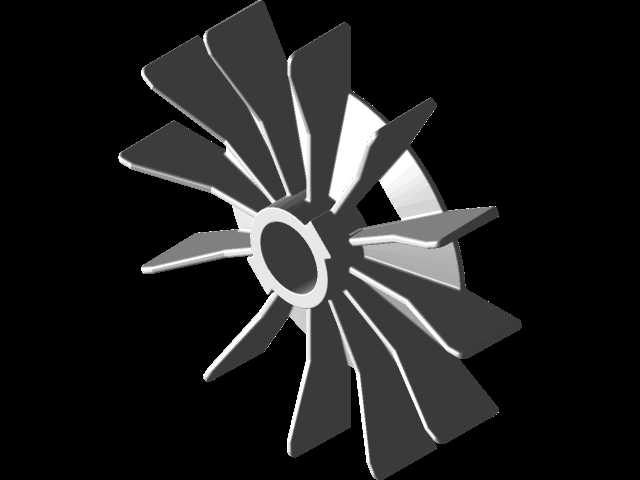

　　从功能特性上看，这款风叶采用径向扭曲叶片设计，和普通平直叶片的塑料风叶相比，相同转速下的送风效率更高，气流的轴向导向性更好，能直接把气流吹向定子的散热筋根部，不会出现气流散逸的问题。叶片数量设置为16片，是经过动平衡考量的，偶数对称分布的叶片在高速旋转时，径向的离心力可以相互抵消，只要打印时填充均匀，不需要额外做动平衡调校就能直接装机使用，适合现场快速替换的场景。轮毂位置做了加厚的凸台结构，和转子轴配合的孔公差控制在过渡配合区间，安装时不需要额外打胶，靠轴上的卡簧就能完成轴向固定，不会出现运转时打滑移位的问题。

　　设计思路上，这款风叶完全是从现场替换的实用性出发的，没有做多余的装饰结构，所有的曲面都是为了优化气流走向。叶片的扭曲角度从根部到叶尖做了渐变处理，根部角度大，保证足够的送风推力，叶尖角度小，降低旋转时的风阻和噪音，避免机床运行时产生额外的尖锐风噪。叶片根部和轮毂连接的位置做了R2的圆角过渡，避免3D打印时出现应力集中，导致叶片从根部断裂，毕竟3D打印件的层间结合力比注塑件稍弱，圆角过渡能大幅提升结构强度，正常使用下不会出现叶片断裂的问题。轮毂的内孔没有开键槽，是考虑到不同厂家的电机轴键槽位置可能存在差异，现场安装时可以根据实际轴的键槽位置配做，通用性更强，不需要针对不同型号的电机单独调整模型。

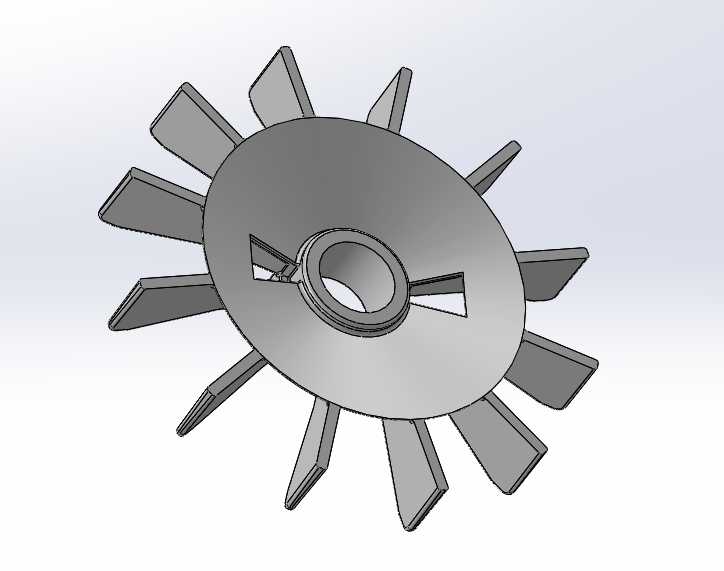

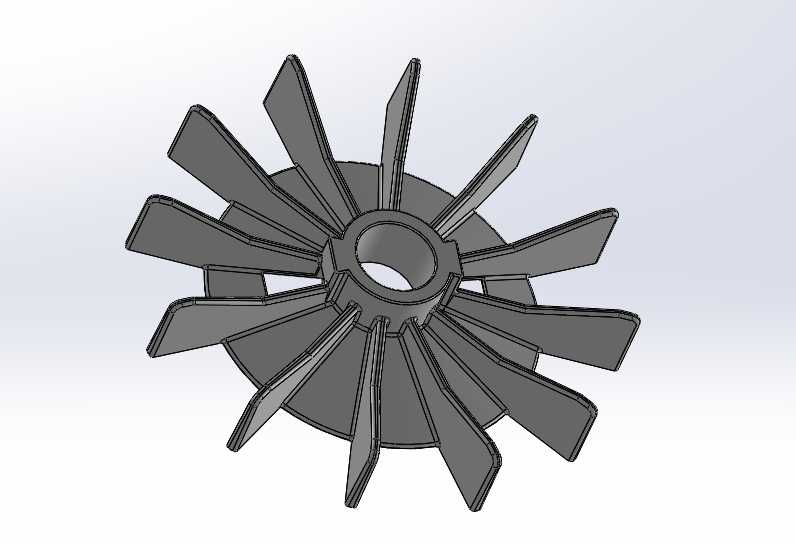

　　外形尺寸和安装边界方面，这款风叶的安装孔直径为24mm，刚好适配输出轴直径24mm的系列电机，也就是CA6140车床原配的主轴电机规格，最大外径145mm，安装时要注意电机风罩的内径要大于150mm，避免旋转时叶尖刮蹭风罩内壁。风叶的轴向总高度24mm，安装后轮毂端面和转子轴承端盖的间隙要保留3-5mm，避免运转时摩擦端盖。打印时建议选用耐温120℃以上的PETG或者ABS耗材，毕竟电机运行时尾部的温度能达到80-100℃，普通PLA耗材在这个温度下会软化变形，无法长期使用，填充率设置在60%以上就能满足强度要求，不需要100%填充，能缩短打印时间，降低备件成本。

　　实际装机测试的时候，这款风叶在电机1450转的额定转速下，出风口的风速比原厂的平直叶片风叶高12%左右，电机连续运行4小时的绕组温度比用损坏风叶时低28℃，完全能满足车床连续加工的散热需求，而且3D打印的备件成本不到原厂配件的十分之一，对于机加工车间的日常运维来说，实用性非常强，也适合小批量定制特殊规格的电机风叶，不需要开模，调整模型参数就能适配不同轴径、不同外径的电机使用。
