蜗壳式单级离心泵流体输送结构设计

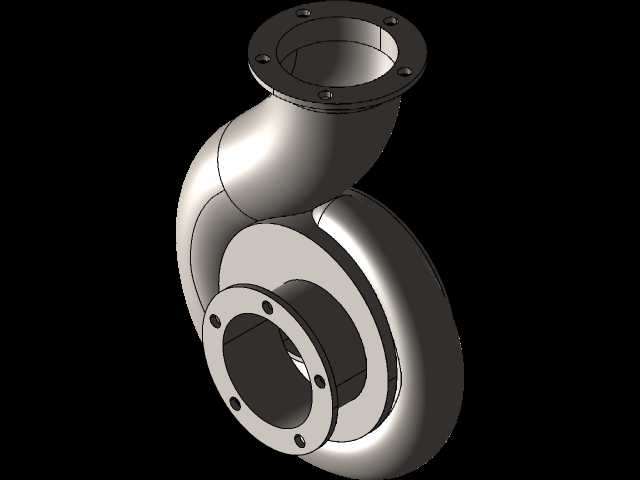

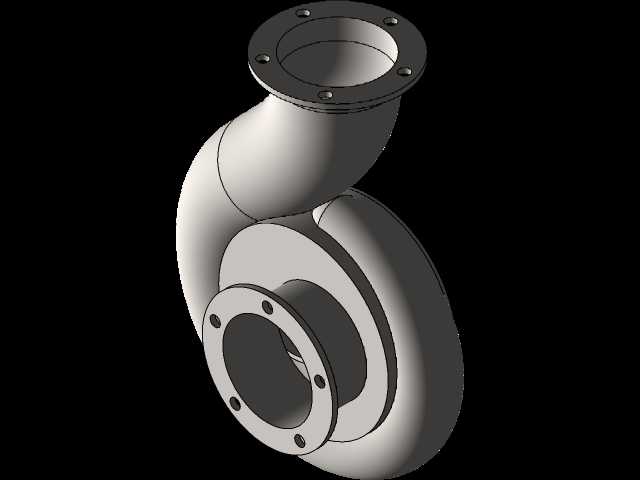

　　这款离心泵的结构设计围绕工业流体输送场景的实际需求展开，在化工生产、市政给排水、暖通循环、机床冷却系统等场景中，这类单级蜗壳泵是应用占比最高的流体输送单元，其结构可靠性直接决定整套管路系统的运行稳定性。从结构布局来看，模型完整还原了泵体的核心过流部件，进出口均采用标准法兰连接结构，法兰面预留的螺栓孔位严格匹配通用管路安装规范，安装时可直接对接同公称通径的工艺管路，无需额外制作过渡转接件，能有效减少现场安装的配管工作量。蜗壳流道采用螺旋形渐变截面设计，建模过程中严格遵循水力设计的流速变化规律，从叶轮出口到泵出口法兰的流道截面逐步扩大，可将叶轮甩出的高速流体的动能平稳转化为压力能，降低流道内的水力冲击损失，减少泵运行过程中的湍流振动。

　　进出口的朝向呈90度垂直布局，进口沿泵轴轴向方向设置，出口沿蜗壳切线方向垂直向上布置，这种布局既符合离心泵常规的管路走向习惯，也能保证泵腔内的流体充满度，避免启动阶段出现气缚问题。叶轮腔的结构设计预留了标准叶轮的安装空间，腔体内壁与叶轮外缘的间隙控制在合理范围，间隙过大会导致回流损失增加，降低泵的容积效率，间隙过小则容易在运行过程中出现叶轮与泵体的刮擦故障，建模时对该间隙的取值参考了同功率等级离心泵的通用设计规范，兼顾效率与运行可靠性。泵体与泵盖的连接端面设置了密封槽位，可安装适配的密封垫片，保证装配后的腔体密封性，避免高压流体从结合面泄漏。从安装边界来看，泵体底部的支撑脚结构预留了地脚螺栓安装孔，

　　孔位间距匹配标准泵组的安装底座尺寸，安装时可直接固定在混凝土基础或者钢制公用底座上，支撑脚的受力位置经过加强处理，能承受泵运行过程中的振动载荷，避免长期运行出现支撑变形。在建模细节上，法兰面的密封水线结构、螺栓孔的倒角处理、蜗壳外壁的加强筋布局都做了完整还原，这些细节结构虽然不直接参与流体做功，但对实际装配和运行寿命有直接影响：法兰密封水线可以提升垫片的密封比压，降低高压下的泄漏概率；螺栓孔倒角可避免装配时螺栓刮伤螺纹，提升装配效率；蜗壳外壁的加强筋分布在流道高压区域，可平衡泵体内外的压力差，减少泵体壁厚需求，控制整体重量。对于结构设计从业者而言，这个模型可作为离心泵类产品的基础设计模板，在进行同类型泵的改型设计时，

　　可直接调整进出口通径、叶轮直径、蜗壳截面参数来适配不同的流量扬程需求，无需从零开始搭建基础结构，能大幅缩短设计周期。在设备选型阶段，技术人员也可通过该模型直观核对泵的安装尺寸、接口位置是否匹配现场管路布局，提前排查安装干涉问题，避免现场施工阶段出现配管返工。需要注意的是，这类离心泵在输送含固体颗粒的介质时，需要对蜗壳内壁和叶轮做耐磨处理，建模时可在过流面预留耐磨衬板的安装空间，拓展设备的适用介质范围；输送高温介质时则需要在泵体结构上增加保温夹套的安装位，减少输送过程中的温降，同时在支撑脚位置设置滑动导向结构，抵消泵体热胀冷缩产生的应力，避免管路受力变形。
