CA6140车床配套双轮皮带传动结构

　　在普通卧式车床的主传动链布局中，主轴箱与电机端的动力衔接环节，皮带传动结构是应用占比极高的动力传递方案，这套适配CA6140车床的双轮皮带传动结构，正是针对车床主轴低速大扭矩输出、高速平稳运转的实际工况完成的结构设计。从实际应用场景来看，这类皮带传动结构除了在普通卧式车床上作为一级减速传动单元使用，也可适配小型台式压力机、轻型输送设备、台式钻床等需要恒定传动比、具备一定缓冲吸震需求的通用机械设备动力端，依靠皮带自身的弹性特质，可在设备启动瞬间、负载突变时吸收部分冲击载荷，避免刚性传动带来的齿轮打齿、轴系过载变形等问题。

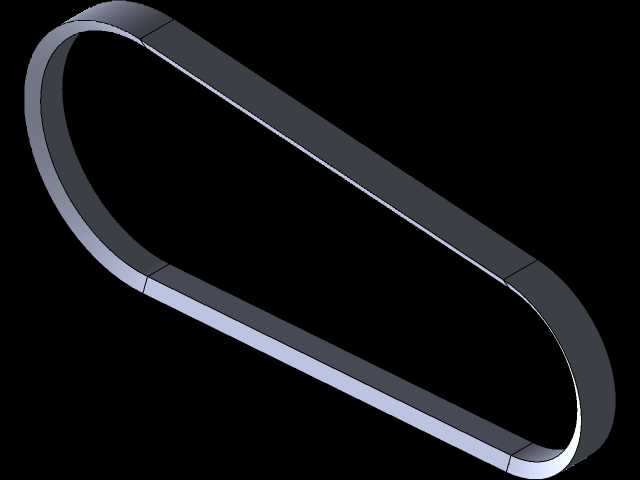

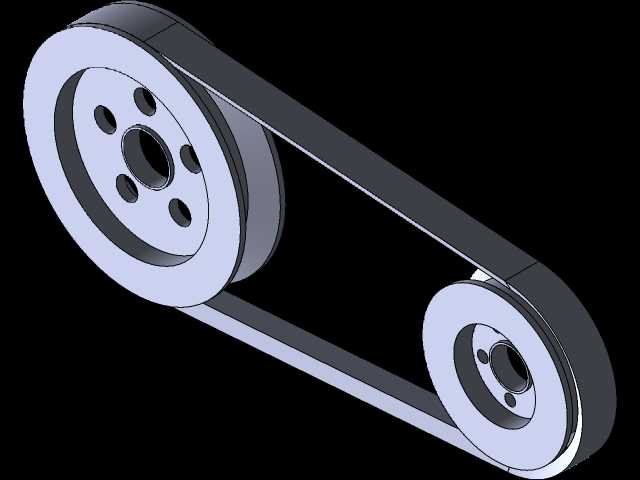

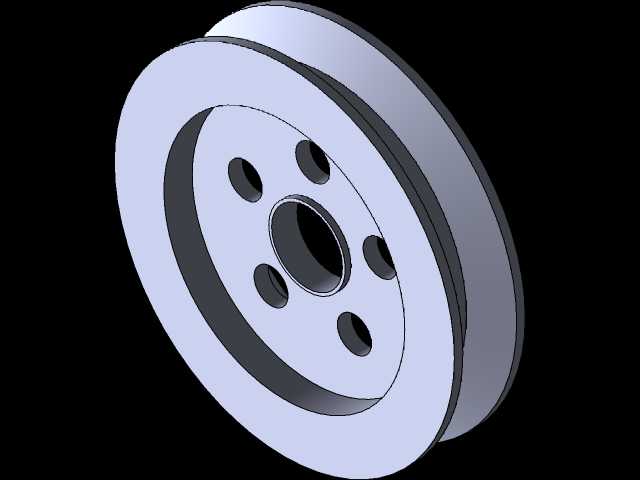

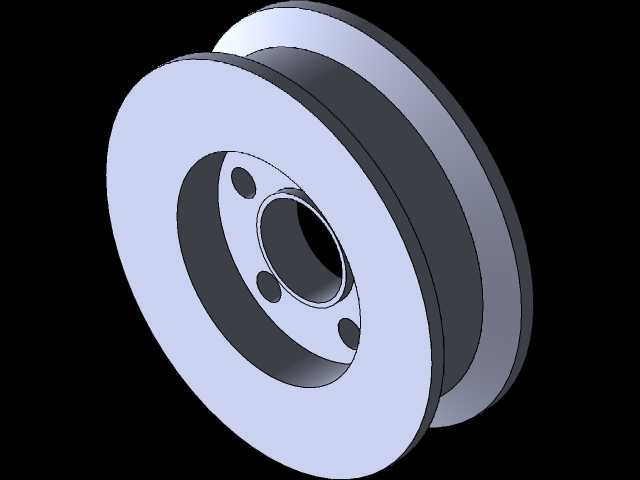

　　从功能特性层面看，这套传动结构采用大小两个带轮配合平皮带的传动形式，大带轮安装在车床主轴箱输入轴端，小带轮匹配Y系列三相异步电机的输出轴轴径，通过大小轮的直径差实现固定减速比，将电机的高转速低扭矩输出转换为适合主轴箱传动的低转速高扭矩输入。带轮的轮缘部分做了微凸的弧面设计，可避免皮带运转过程中出现跑偏脱轮的问题，轮辐部分采用均匀分布的圆孔式辐板结构，相比实心轮体可有效降低自身转动惯量，减少主轴启停过程中的惯性冲击，同时圆孔结构也方便装配时的吊装对位、日常维护时的盘车操作。带轮的轮毂部分做了加厚处理，与轴的配合段长度满足键连接的挤压强度要求，可传递额定功率下的扭矩不出现键槽压溃、轮毂开裂的问题。

　　设计思路上，这套结构优先考虑了车床日常加工的负载特性，普通车床在进行端面车削、外圆粗加工时，切削负载波动较大，皮带的打滑特性可起到过载保护的作用，当切削负载超过皮带与轮面的最大静摩擦力时，皮带会出现短暂打滑，避免电机堵转烧毁、主轴箱内齿轮过载断齿的故障。带轮的中心孔、键槽尺寸严格遵循CA6140车床的原厂安装尺寸规范，大带轮的内孔直径、键槽宽度与主轴箱输入轴完全匹配，小带轮的内孔尺寸适配常规4kW级别卧式车床驱动电机的输出轴，安装时无需额外加工轴套或者改制键槽，可直接替换原厂磨损的旧带轮结构。

　　从安装边界与外形尺寸来看，大带轮的基准直径满足传动比要求下的最小包角限制，安装后皮带在小带轮上的包角不小于120度，保证传动过程中不出现打滑丢转的问题；两个带轮的中心距预留了皮带张紧的调整余量，可通过调整电机安装板的位置实现皮带张紧度的调节，张紧后皮带的下垂量控制在合理区间，既不会因过紧增加轴承受力，也不会因过松出现传动抖动、异响。带轮的轴向定位采用轴肩加锁紧挡圈的形式，装配时保证两个带轮的轮槽端面处于同一平面，平面度误差控制在允许范围内，避免皮带运转过程中出现偏磨，延长皮带的实际使用寿命。轮体的所有加工面都做了去毛刺处理，动平衡等级满足普通机床传动件的要求，高速运转时不会出现明显的振动传导到主轴箱，影响工件的加工表面质量。

　　在实际选型适配时，这套结构的安装尺寸边界清晰，大带轮的外径尺寸不会与主轴箱的端盖、安全防护罩产生干涉，小带轮的外径匹配电机端的护罩安装空间，两个带轮的轴向伸出长度符合车床床头箱下方的安装空间要求，不需要额外改制设备的安装基座。日常维护过程中，只需要定期检查皮带的张紧度、带轮轮面的磨损情况，不需要额外加注润滑脂，相比齿轮传动、链传动结构，维护成本更低，运行噪音更小，非常适合普通金属切削设备的动力传递场景。
