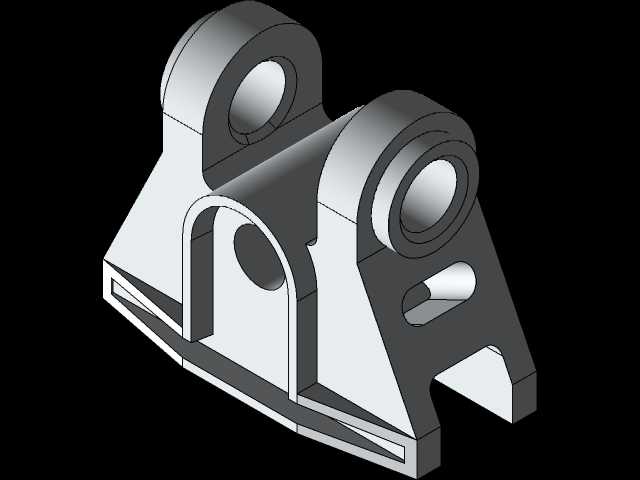

该铰接支座类构件常见于中小型工装夹具、教学实训台架以及轻型输送设备的铰接点位,主要承担两根摆臂或连杆之间的枢轴连接作用,把往复摆动的载荷从一侧杆件传递到另一侧固定基座,同时约束径向与轴向的相对窜动。从结构布局来看,底部采用带开槽的楔形底板,底板两侧预留卡口,可直接卡在工作台面的T型槽或者型材横梁上,安装时不需要额外加工大面积贴合面,现场装配只需穿入压紧螺栓即可完成定位,这种卡口设计在小批量实训设备里能显著缩短装配工时。上部并列设置两组同轴圆筒铰耳,铰耳内孔用于装入衬套或者滚动轴承,枢轴穿过内孔后实现摆臂回转;两组铰耳之间留出足够间隙,用来容纳对接连杆的叉形端头,间隙宽度需要和连杆端部厚度匹配,避免运动过程中出现侧向擦碰。
铰耳下方的立板并非做成整块实心墙板,而是开出拱形大孔与侧部小圆孔,拱形孔既可以减轻整体铸件重量,又能让立板在承受横向弯矩时保留连续的传力路径,不会因为开孔造成应力集中突变;侧部小圆孔可作为润滑油路通道,也可穿入限位销,约束摆臂的极限摆动角度。底板前端延伸出的凸爪结构,在支座承受向上拔脱力时能够勾住工作台槽边,配合螺栓压紧形成双向约束,设备运行中即使连杆产生瞬时冲击载荷,支座也不会出现移位。建模过程中先以底板底面为安装基准拉伸出基础实体,再向上绘制立板轮廓,铰耳部分采用同轴拉伸+切除内孔的方式完成,开孔特征优先于圆角特征添加,避免圆角面干扰草图约束;各配合面的尺寸边界需要重点把控:铰耳内孔的同轴度公差需控制在实训装配允许范围内,
底板底面与铰耳轴线的平行度决定了枢轴转动是否卡滞,两侧铰耳的外端面间距要给连杆端头留出侧向间隙,底板开槽宽度要适配常用工作台T型槽的螺栓规格。这类构件在CSWA技能训练中,重点考察草图几何约束、拉伸切除、圆角补强以及工程图基准标注的综合能力,实际投产时多采用铸铁铸造成型后再机加工铰孔与安装底面,实训场景下也可使用铝合金整块铣削加工,用来验证铰接运动轨迹与支座刚度是否满足台架设计要求。
