滚珠丝杠测试工装夹持连接结构

　　这套结构面向滚珠丝杠在装配验证、跑合测试和精度复核环节的装夹需求，核心由对开式夹持座、螺纹连接套、锁紧环以及下端限位螺母组成，整体围绕丝杠副的同轴固定与快速拆装展开。现场测试时，滚珠丝杠需要在稳定约束下承受轴向加载与旋转驱动，若夹持部位偏心或刚性不足，跑合过程中容易引入附加弯矩，使预紧扭矩、反向间隙和温升数据偏离真实状态。该夹持结构采用环抱式接触，内壁与丝杠支承段或螺母安装外圆形成较大贴合面积，避免单点顶紧造成的局部压痕；两侧合模面通过螺栓预紧后，可把径向夹紧力均匀分布到圆柱面上，既保证传力可靠，也便于试验完成后快速松开。

　　连接套外侧设置多道细牙螺纹，用于和锁紧环配合调整轴向压紧位置。细牙螺纹的优势在于导程小、轴向调节分辨率高，在测试不同长度或不同轴端形式的丝杠时，可以通过旋转锁紧环微量改变夹持组件的预压位置，而不需要重新加工垫块。端部外圆还预留了扳手平面和环形止口，装配时能够借助常规工具锁紧，止口则承担径向定位作用，使配合件在合装时自然对中，降低错装带来的同轴度误差。下端螺母采用带外六方的薄壁结构，内部螺纹与连接段匹配，主要用于轴向限位和防松；六方外形适合标准扳手操作，薄壁设计在保证螺纹啮合圈数的同时控制整体重量。

　　从安装边界看，结构最大外轮廓集中在夹持座环形区域，侧向伸出的连接耳用于螺栓穿过和开合定位，布置时需要在两侧预留扳手空间；轴向方向上，连接套、锁紧环与限位螺母依次叠装，尺寸链较短，适合安装在试验台架的固定支座或拖板附近。设计时把夹持孔轴线作为基准，合模面、螺纹轴线和止口端面均围绕该基准控制位置关系，这样在三维装配中可以直接检查丝杠穿入后是否与加载缸、驱动电机或测量表架发生干涉。

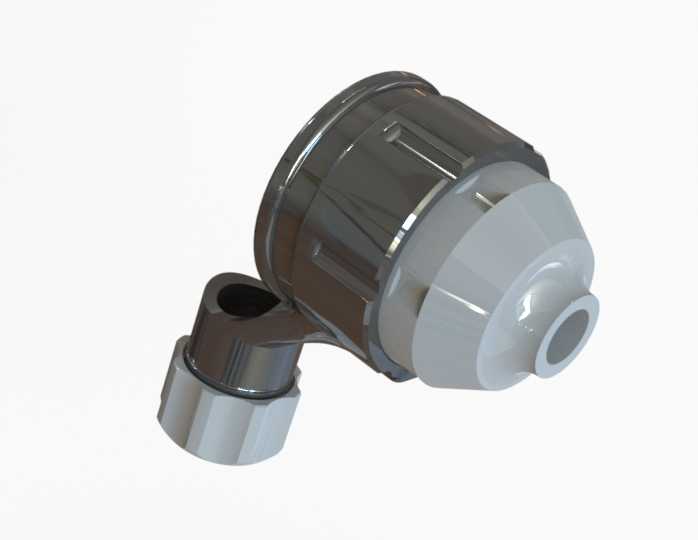

　　实际应用中，这类结构不仅用于实验室里的丝杠跑合，也可放在产线终检工位，对新品丝杠副进行预紧力衰减、噪声和传动顺畅度检查。夹持座下方的开口连接段能够适应不同支架高度，配合垫片或过渡盘即可固定到工作台面。模型把内外螺纹、环槽、倒角和配合台阶都做了实体表达，便于在工程评审时观察装配关系，也可据此校核夹紧行程、螺纹旋合长度以及零件之间的避让间隙。
