十字铰接万向传动关节结构

　　该铰接关节属于传动系统里的空间角度补偿构件，核心作用是在两根轴线不共线、存在动态偏角的转轴之间持续传递扭矩，常见于小型工装翻转机构、教学实训台、轻型输送摆臂以及手动调节工位的动力链路中。现场装配时，两根外接轴分别从关节两端的轴套段接入，中部回转体预留的铰接销轴构成第二自由度，两个转动轴线在空间内正交布置，输入端的旋转动作可在输出端偏摆一定角度的工况下稳定输出，不会因轴系对中偏差出现卡滞。

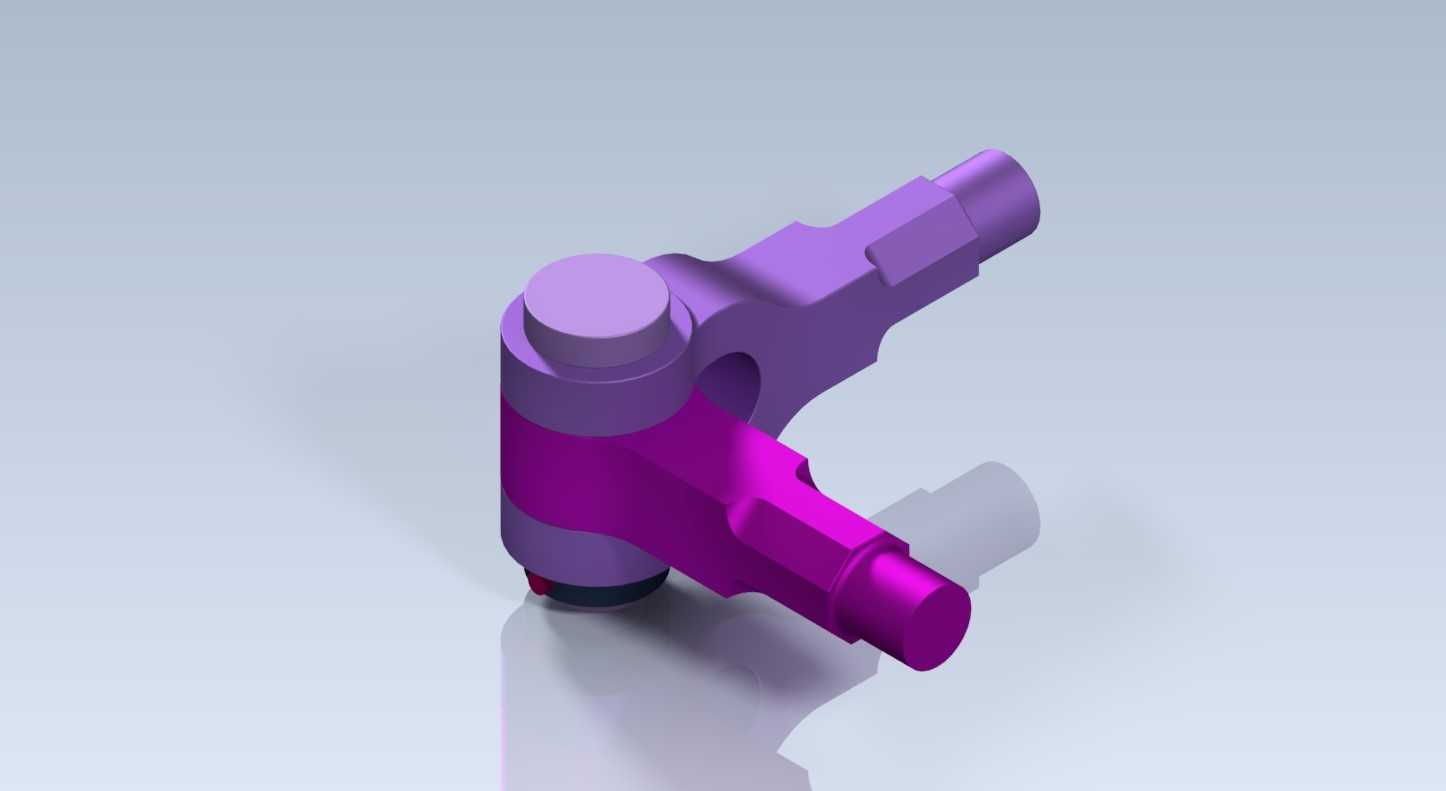

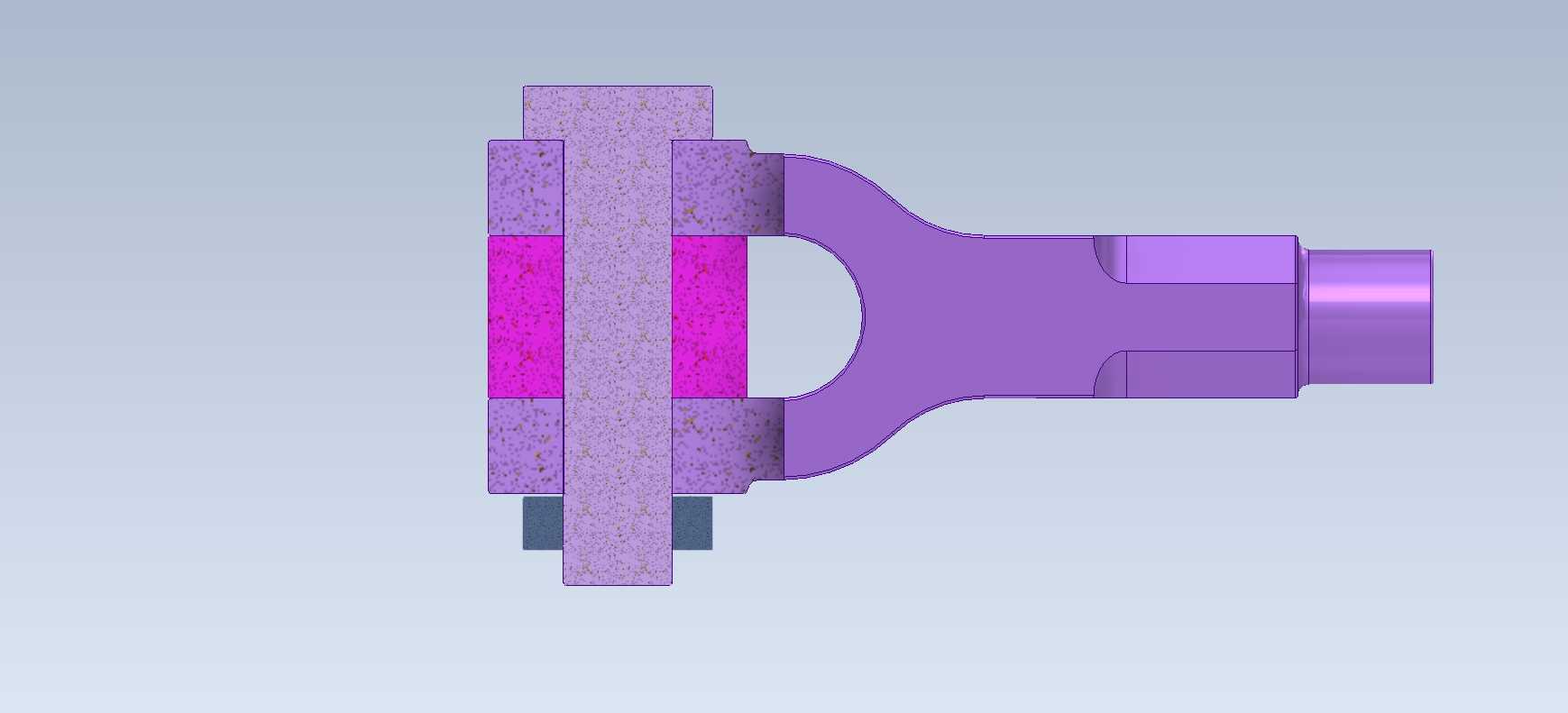

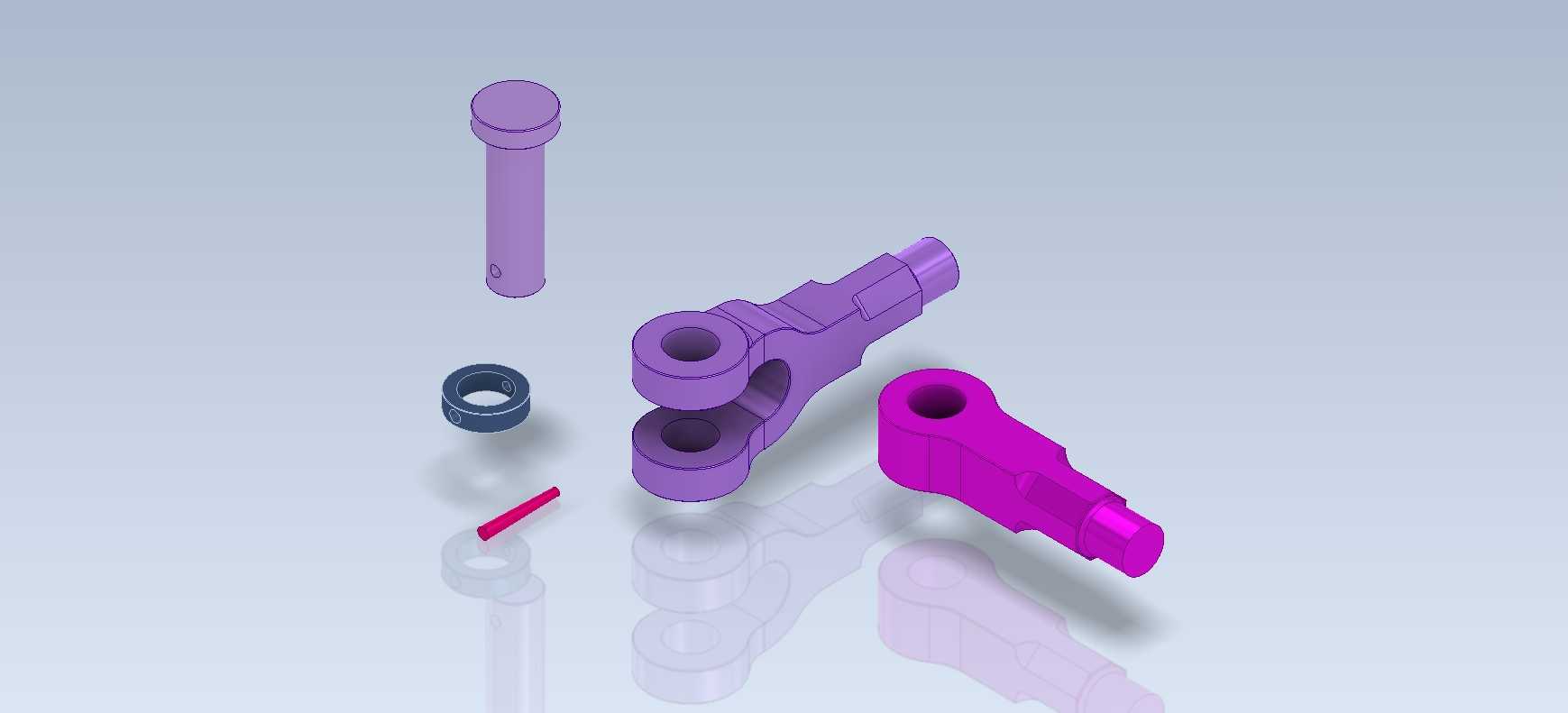

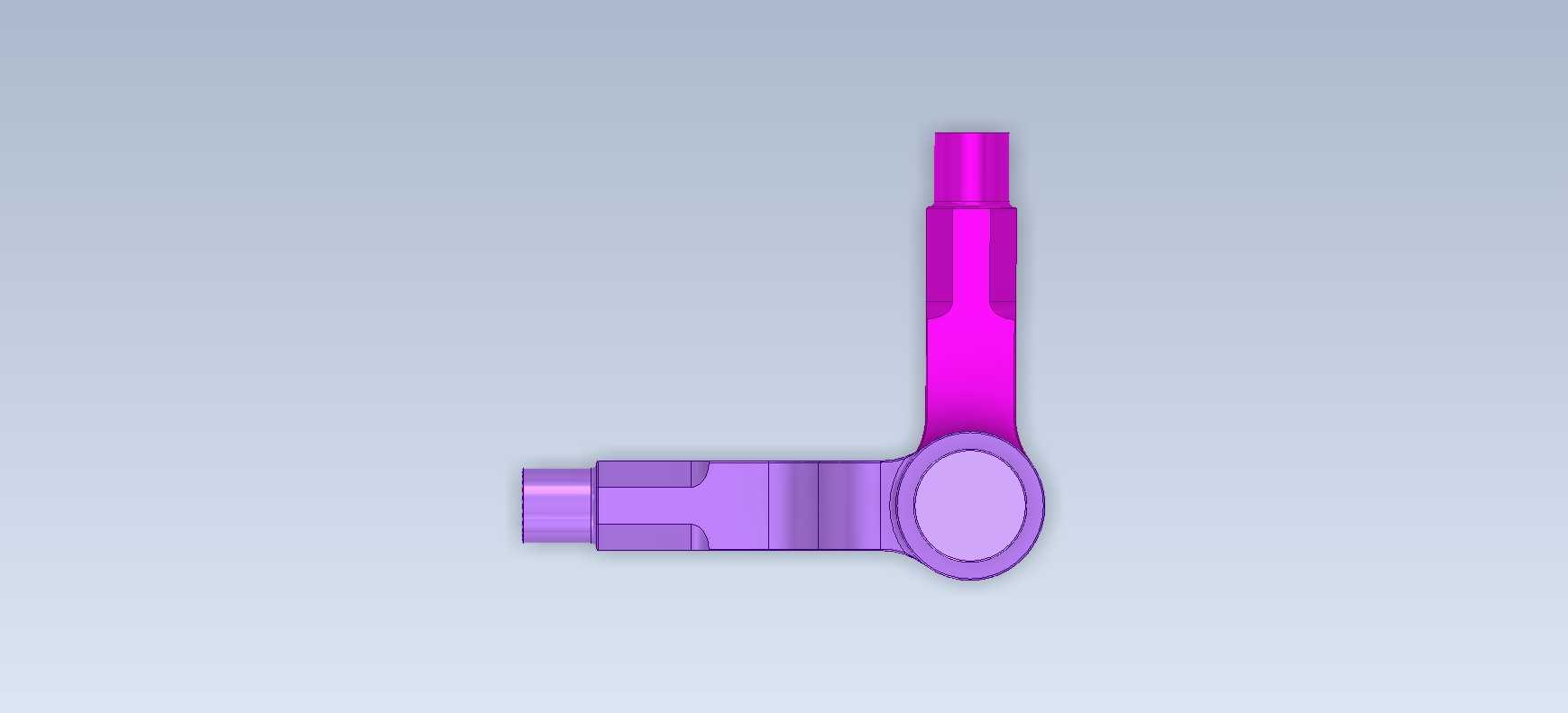

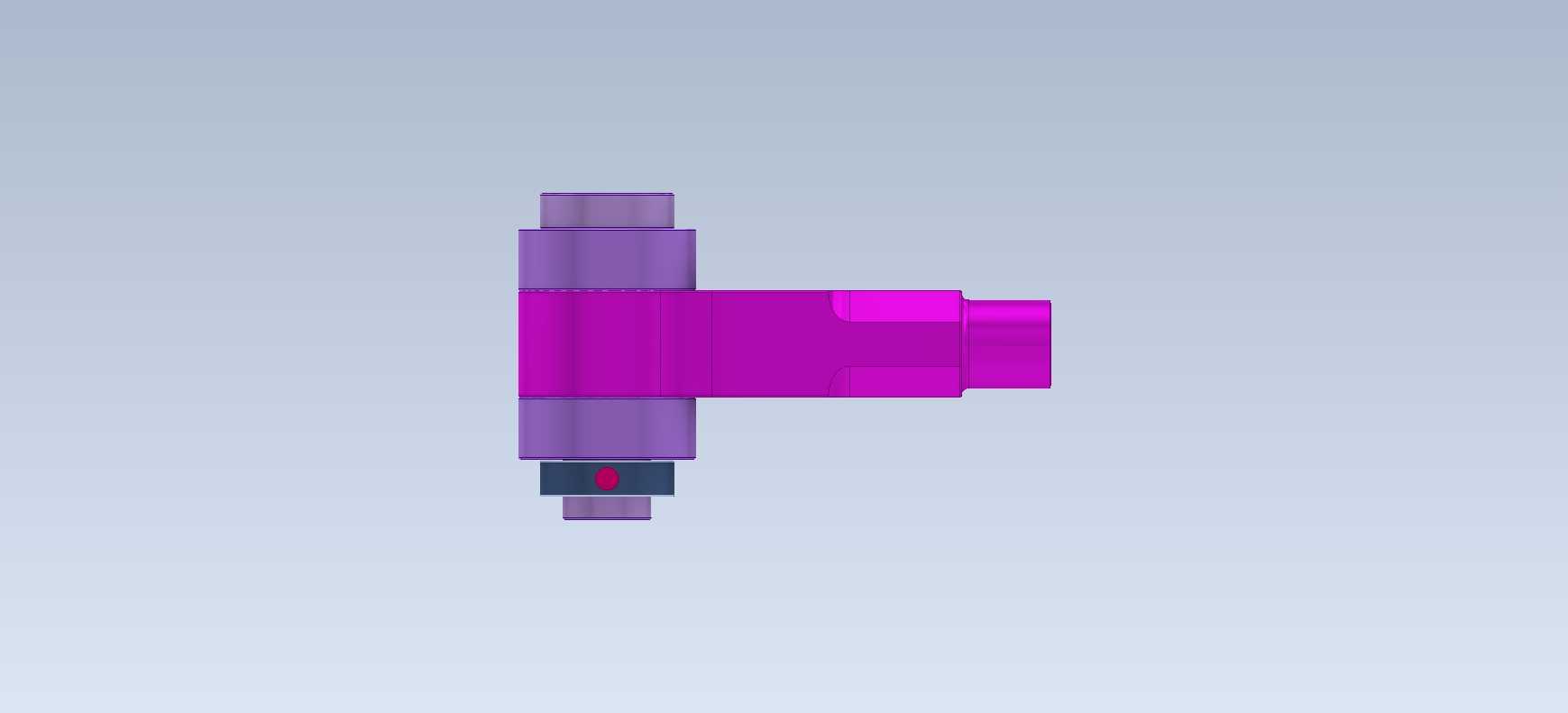

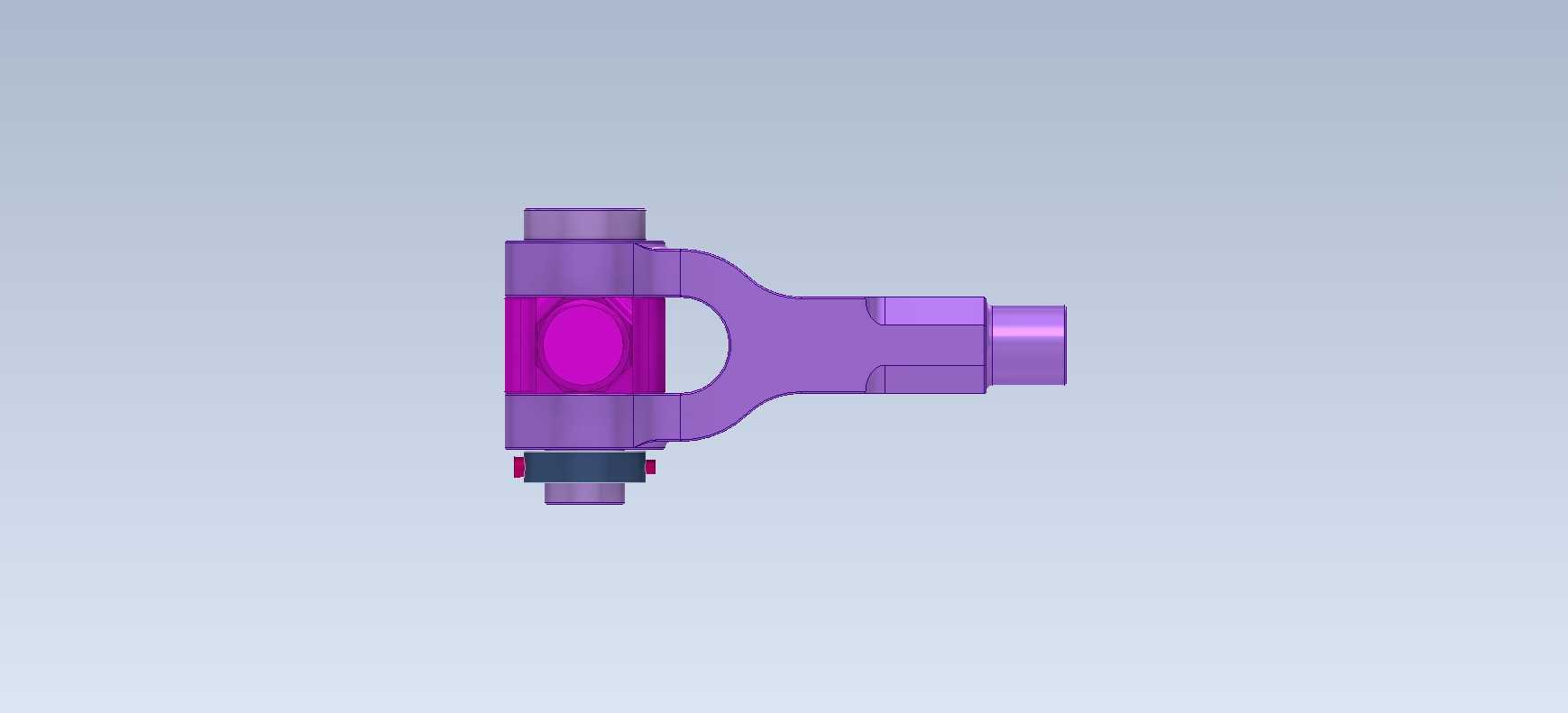

　　从结构布局来看，关节主体采用一体化块状基体承载两处回转副，两端伸出的轴头做了等径设计，外端加工出扁位与轴肩，外接联轴器或者传动摇臂时，轴肩提供轴向定位面，扁位承担周向止转，装配后不需要额外加工键槽即可传递中小载荷，降低配套零件的加工难度。中部铰接位置的圆柱凸台为销轴安装座，销轴穿入后两端通过挡圈限位，回转配合面预留均匀间隙，保证偏摆动作顺滑，同时控制径向窜动量在传动允许范围内。

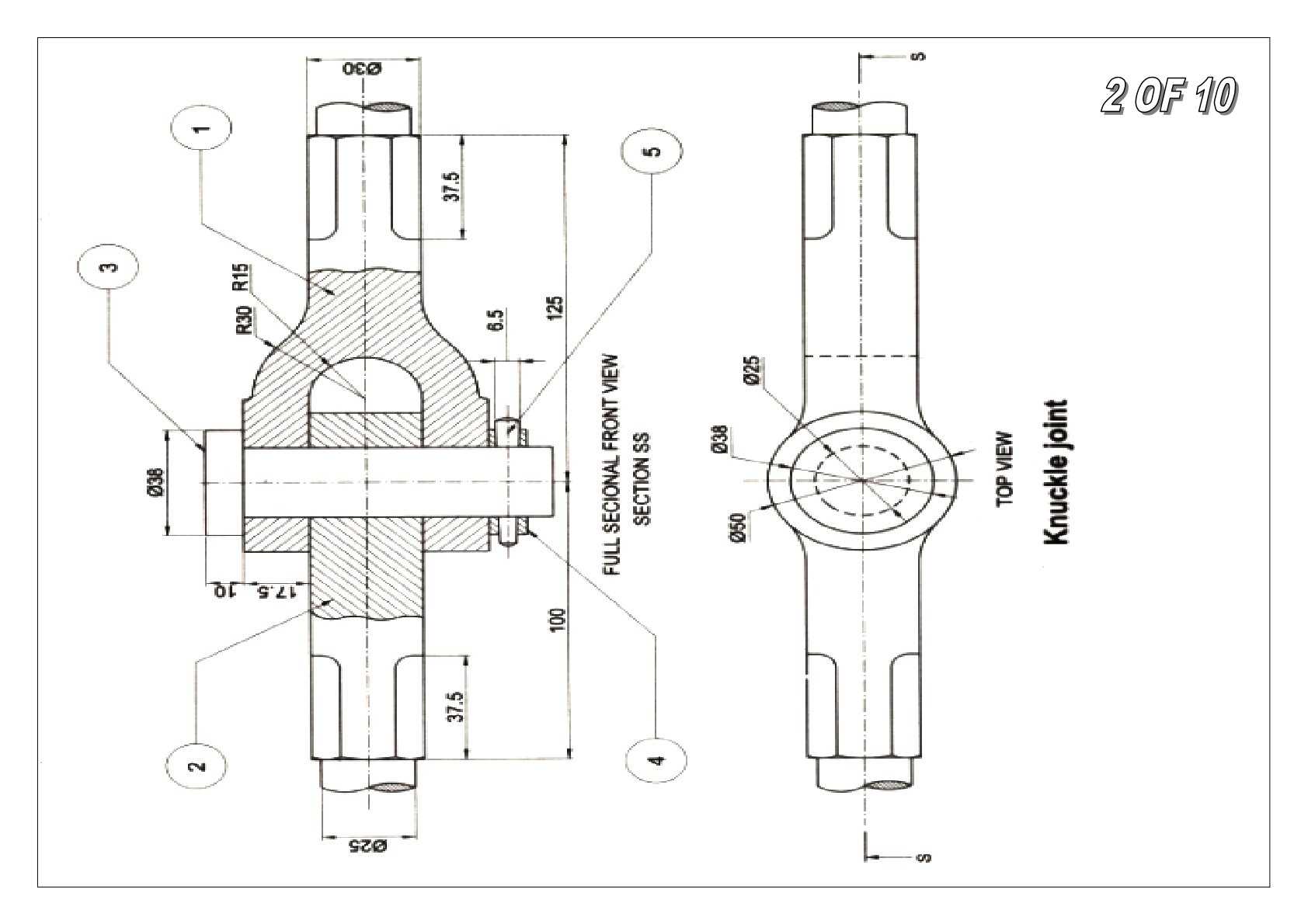

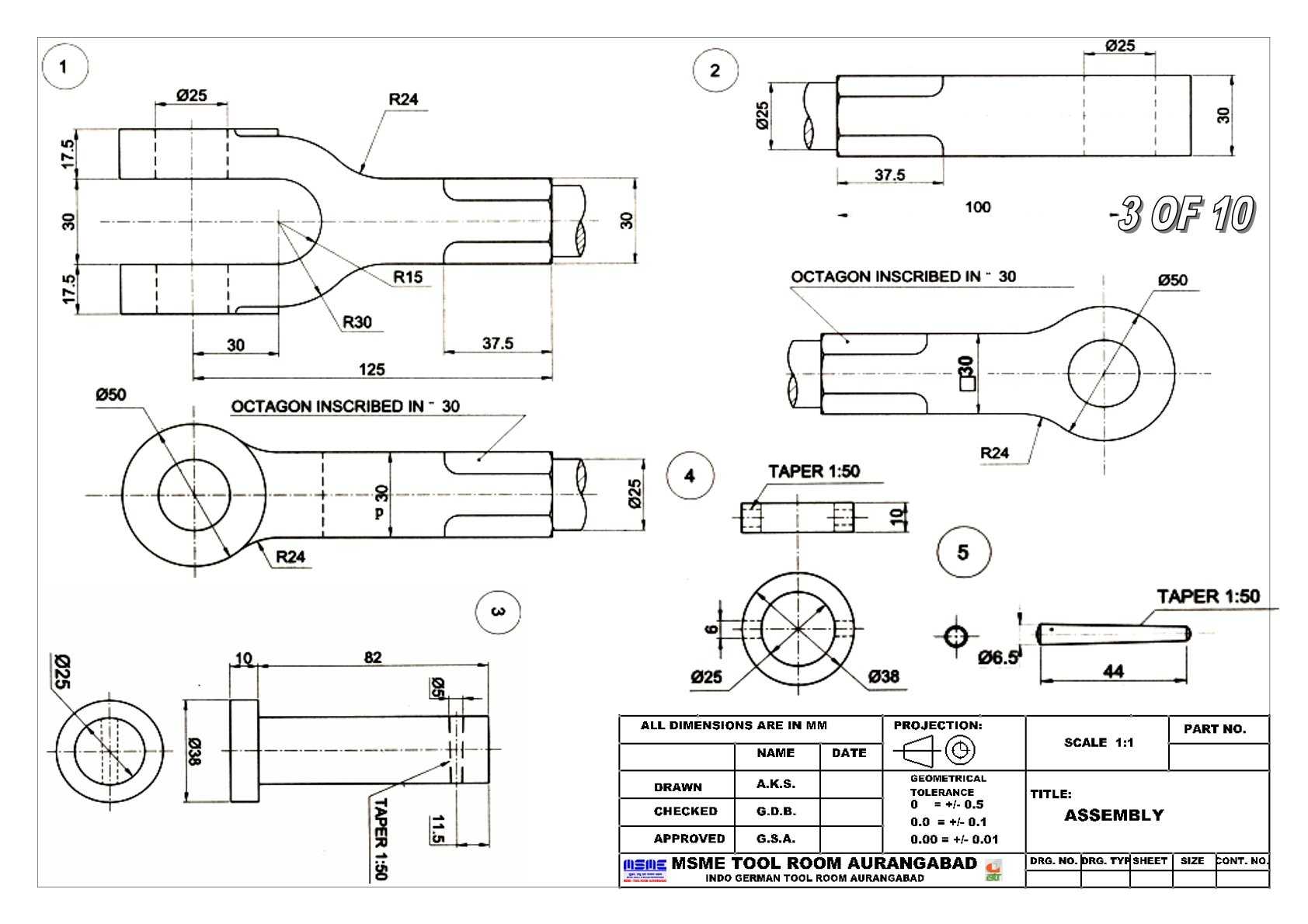

　　建模过程中优先保证配合面的几何精度：两处轴头的同轴度、铰接孔与轴头轴线的垂直度都按照传动件常规公差设定，实体倒角全部覆盖锐边，既避免热处理以及装配过程中出现应力集中，也消除操作人员调试时的割手风险。整体外轮廓没有多余凸起，在狭小设备腔体内布置时，关节偏摆全过程的外扫掠空间可提前通过装配干涉检查确认，安装边界以中部基体中心为基准，两端轴头的伸出长度、铰接销轴的轴向总宽都预留了标准紧固件的操作空间，周边布局管路或者钣金护罩时，只需避让关节最大摆角对应的回转区域即可。

　　这类关节的设计思路偏向轻量化与易装配，基体壁厚在满足扭转刚度的前提下做了均匀过渡，载荷从输入轴头传入后，通过块状基体分散到铰接销轴，再传递至输出轴头，力流路径短且没有截面突变，长期往复摆动下不易出现疲劳断裂。针对实训教学场景，该结构完整呈现了空间铰接副的组成逻辑，学习者可通过装配约束直观理解万向传动的自由度补偿原理，也可在此基础上修改轴头直径、铰接跨距参数，适配不同载荷等级的非标设备需求。
