双缸蒸汽发动机铝合金气缸盖结构

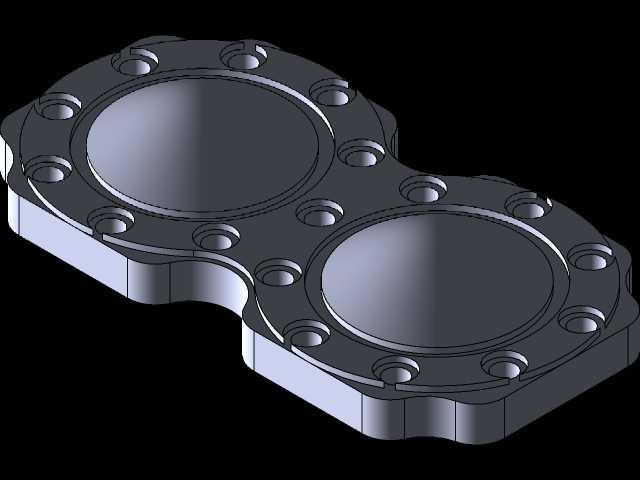

　　该零件为双缸蒸汽发动机的气缸盖，采用铝合金材质进行结构设计，主要承担气缸上端封闭、燃烧室密封以及周边紧固件定位的作用。从三维结构上看，零件围绕两个并列的大直径气缸腔展开，两个圆形腔室分别对应双缸布置，腔口边缘形成连续的密封贴合面，用于配合气缸体上端面并安装密封垫。盖体周边分布多组螺栓孔，孔位沿两个气缸轮廓和外轮廓交错排布，保证压紧力能够均匀传递到密封区域，避免蒸汽工作时出现局部翘曲或泄漏。

　　在实际设备中，气缸盖位于蒸汽机上部，直接接触高温高压蒸汽，因此结构设计不仅要满足封盖功能，还要兼顾刚度、热变形和装配空间。铝合金材料密度较低，有利于减小往复或整机上部质量；同时其导热性能较好，可使缸盖局部温度分布更均匀。模型中盖体外形并非简单矩形，而是随两个气缸的位置形成相连的异形轮廓，外侧保留较宽的法兰边，螺栓孔布置在法兰边上，使拧紧载荷通过法兰传递至密封面。

　　两个大圆形凹腔为与气缸内部对应的主要工作区域，腔底呈圆弧过渡形态，可降低应力集中，并在蒸汽压力作用下形成较合理的受力路径。每个腔室外围均设置多个沉孔或通孔，用于穿装紧固螺钉；孔位靠近腔口与外缘之间，既避开密封带，又能提供足够压紧力。零件中部和连接区域也布置有孔位，用于增强两缸之间的连接刚性，并可作为辅助固定或附件安装位置。

　　从安装边界看，该缸盖的外形尺寸由两个气缸中心距、缸径以及外侧螺栓分布圆共同决定。设计时需首先确认气缸体上端面的定位基准、螺栓孔间距和密封面宽度，再反向确定盖体厚度与法兰宽度。盖体厚度不能过薄，否则在蒸汽压力和螺栓预紧力作用下容易产生弯曲变形；也不宜盲目增厚，以免增加质量和热容量。模型中边缘台阶、凸台和孔口沉位均体现了装配导向与紧固件容纳需求，螺钉头部沉入后可保持外表面平整，减少与外部构件干涉。

　　结构建模过程中，应以两缸轴线为主要基准，建立对称或并列参考平面，再完成外轮廓、密封面、腔室和孔系的协同设计。孔系数量较多，适合通过阵列与镜像方式保证位置一致性，但异形连接区需要单独控制过渡轮廓，避免相邻孔位与壁厚发生冲突。对于工程应用而言，该类零件还需在后续详细设计中校核密封面比压、螺栓预紧顺序、热膨胀差异以及腔室圆角处强度，以保证蒸汽机在持续运行工况下的可靠性。
