蒸汽机气缸盖铝合金安装支撑板

　　这块支撑板面向小型蒸汽动力机组的气缸盖装配环节，承担缸盖与机身之间的定位、承托与紧固件分散载荷作用，常见于教学演示蒸汽机、复古动力模型以及小型实验蒸汽装置的上部安装区域。板体采用铝合金材质，在保证结构刚性的前提下控制自重，同时兼顾加工便利性与长期使用中的抗锈蚀表现，适合频繁拆装的实验与展示场景。

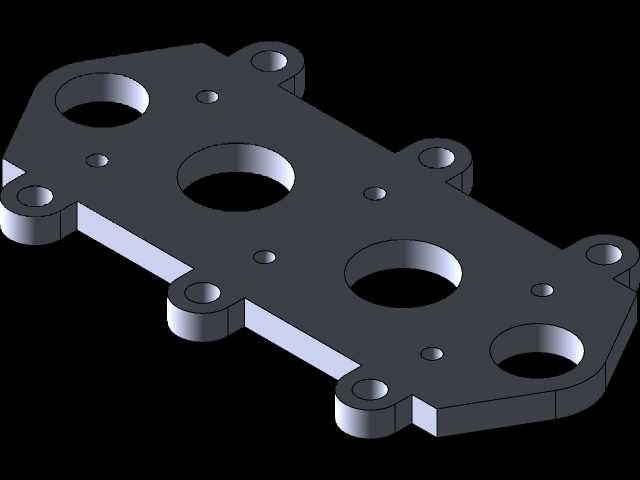

　　从结构布局看，板件整体为不规则扁平轮廓，边缘根据缸体连接点位延伸出多处带孔凸耳，凸耳内设置沉孔或通孔，用于穿过紧固螺栓并将板件锁定在缸体对应支座上。板面分布三处大直径圆孔，孔位与气缸盖的腔体、气门或活塞杆通道相对应，保证装配后运动部件与气路通道不受干涉；大孔周边保留足够壁厚，避免螺栓预紧和缸内压力作用下出现局部变形。小孔阵列则用于定位销、辅助螺钉或附件安装，孔位间距按照配合件的接口坐标排布，装配时可直接依托孔系完成对位，减少现场配钻工作量。

　　设计思路上，板件没有采用多余的加强筋，而是通过轮廓外伸、凸耳局部加厚和孔边凸台来提升刚度。薄板主体便于铣削加工，上下平面经平整处理后可与缸盖、机身端面形成稳定贴合；凸耳处的厚度过渡兼顾螺栓压紧力的传递，防止单点应力集中。多处圆角过渡降低了加工应力集中风险，也让数控铣削时刀具路径更顺畅。

　　安装边界方面，板件的外轮廓决定了缸盖组件的上部占用空间，设计三维装配时需核对大孔与活塞杆、气门机构的同轴度，同时确认周边凸耳螺栓与缸体螺孔的位置一致。板厚方向要留出密封垫或铜垫的压缩空间，紧固后平面度直接影响气缸密封效果。建模时可将该板作为缸盖组件的基准件，先锁定孔系坐标，再向上匹配气缸盖、向下关联机身支座，便于检查运动间隙、螺栓操作空间以及拆装路径。
