CA6140车床气缸盖底部铝制安装底板

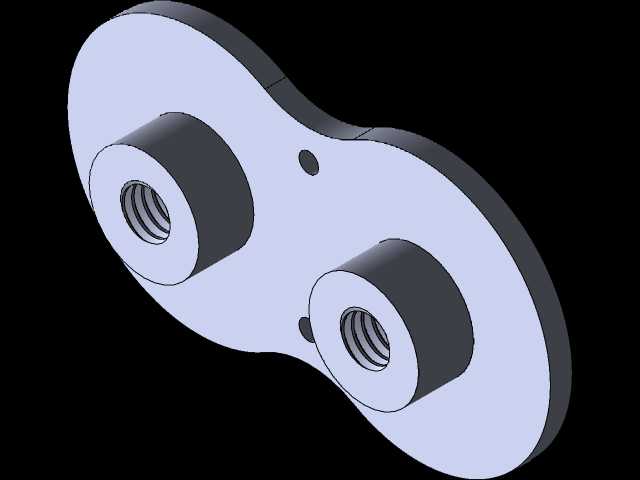

　　这块异形铝制底板属于CA6140普通车床气动配套单元的气缸盖底部承托构件，在整机气动回路里承担缸体端面封盖、管路接口定位与外部载荷分散的作用，车间日常加工中，车床的气动夹紧、尾座气动顶紧或者自动送料辅机的气缸端盖位置，都会用到这类贴合缸体轮廓的底板，它直接贴装在气缸下端面，把缸内气压产生的轴向反力均匀传递到床身连接支座上，避免局部应力集中造成缸体变形。从结构设计逻辑来看，整体轮廓没有采用规则矩形，而是顺着两个平行布置的气缸筒中心距做了腰形异形延展，板材本体厚度控制在8-12mm区间，既保证端面密封所需的平面刚性，又能最大限度去除多余铝材、降低零件自重。板面上凸起的两个同轴圆柱台是核心功能结构，凸台内全程加工内螺纹，

　　用来拧入气缸导向管或者气动快插接头，螺纹段的有效啮合长度按照气动工作压力0.6-0.8MPa的工况校核，保证通入压缩空气后接头不会出现脱扣、漏气问题；凸台高出底板平面的尺寸刚好匹配气缸端盖的沉孔深度，装配时凸台嵌入缸体沉孔内实现径向定位，不需要额外加装定位销就能保证两个气缸孔的中心距公差控制在0.1mm以内。板面预留的两个小圆通孔是安装固定孔，孔位避开了内部气道的走气路径，穿入内六角螺栓后可以把整个底板锁紧在气缸端面，孔位周边做了小平面锪平处理，螺栓头压紧时不会出现点接触、压伤铝板表面的情况。建模过程中首先依据CA6140车床配套气缸的实测安装尺寸确定两个螺纹凸台的中心坐标，再以两个中心为基准绘制外轮廓的相切圆弧，

　　保证异形板的边缘到两个缸筒外壁的安全间隙均匀留足3mm以上，避免装配时和缸体周边的气管、传感器走线发生干涉；底板的密封面全程做平面度约束，建模时取消了所有不必要的倒角特征，仅在凸台根部保留R2圆角来消除铣削加工的应力集中，铝板材质选用6061铝合金，相比铸铁件重量降低60%，同时导热性更好，气缸连续往复运动产生的热量可以通过底板快速散出，延缓密封橡胶圈的老化速度。实际安装边界上，底板的最大外轮廓长度适配CA6140车床床头箱侧面的预留安装空间，不需要对床身原有结构做二次打孔改造，两个螺纹接口的朝向垂直于底板平面，外接气管后弯折半径大于气管外径的5倍，不会出现气管折死、气路不通的故障。
