蒸汽机连杆铝制剖分轴瓦端盖结构

　　该零件为蒸汽机曲柄连杆机构中配套连杆大头使用的剖分式轴瓦端盖，整体采用铝合金材质加工，在往复动力传递链路里承担轴瓦径向约束、连杆大头合盖锁紧的核心作用，工作时随连杆做高速往复摆动，既要承受活塞做功传递的交变爆发压力，也要平衡曲轴旋转带来的离心载荷，是动力总成里保障曲轴连杆轴颈运转间隙、避免轴瓦松旷窜动的关键受力件。

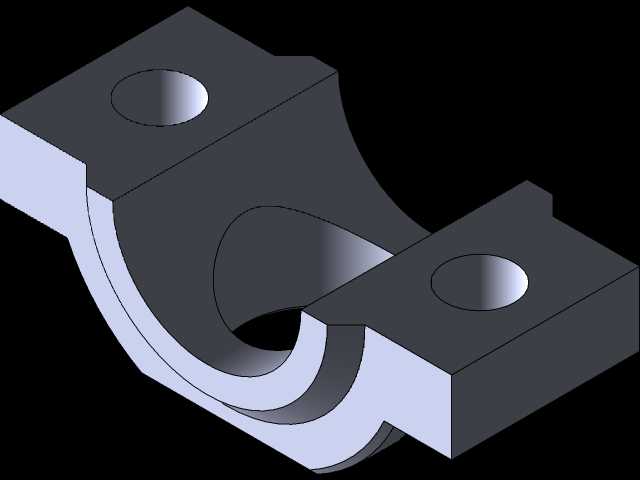

　　从结构布局来看，零件下半部分为半圆弧内凹型腔，曲率与连杆大头本体的下半半圆槽完全匹配，合装后形成完整的圆形轴瓦安装腔，内置薄壁轴瓦后包裹曲轴连杆轴颈，圆弧端面预留有均匀的配合台阶，合盖时可嵌入连杆本体的定位止口，避免装配错位导致轴瓦偏磨。两侧向外延伸出对称的平直紧固耳板，耳板上加工有同轴贯通的螺栓孔，两根连杆螺栓穿过耳板孔后与连杆本体的螺纹孔锁紧，将轴瓦抱紧在规定的预紧力矩范围内，耳板外侧做了直角加厚凸台，提升螺栓支承面的局部刚性，避免交变载荷下耳板出现弯曲变形。

　　建模过程中优先保证半圆型腔的同轴度公差，两侧螺栓孔的中心距与连杆本体孔位严格对齐，孔轴线与半圆腔的中分面保持垂直，防止锁紧后轴瓦出现局部应力集中。耳板与弧形主体的衔接位置做了平滑的大圆角过渡，消除铣削加工后的应力集中尖角，往复载荷下可大幅降低疲劳裂纹萌生的概率。零件的轴向宽度与连杆大头的厚度完全适配，两侧端面平齐无突出结构，运转时不会与曲轴平衡块、机体侧壁发生运动干涉。

　　实际装配场景中，该端盖与连杆本体配对研磨合面，剖分面贴合后塞入规定厚度的调整垫片，即可微调轴瓦与曲轴颈的配合间隙，适配不同磨损状态下的检修需求。铝合金材质的选用在保证结构强度的前提下降低了连杆总成的往复运动质量，减小曲柄机构的惯性冲击，整机运转平顺性更优。耳板的螺栓支承面做了锪平处理，保证螺栓头部承压均匀，锁紧后不会出现偏载滑移。半圆弧内壁的表面粗糙度按轴瓦配合要求加工，既可以稳固支承轴瓦背面，也能保证热量快速通过端盖向外散发，避免轴瓦过热烧蚀。整套结构没有多余的复杂特征，所有轮廓均适配常规铣削、钻削工序，装夹定位便捷，量产加工经济性好，同时完全满足蒸汽机动力端长时间交变载荷下的使用可靠性要求。
