施耐德NSX元件低压配电箱结构设计

　　这款低压配电箱的三维结构设计，核心围绕工业厂房、商用建筑低压配电支路的终端配电需求展开，适配空间面板安装场景，核心保护元件选用施耐德MCCB NSX系列塑壳断路器，可实现配电回路的过载、短路保护，同时支持多支路出线的分合管控，满足末端配电的分级保护要求。从实际应用场景来看，这类柜体常部署在车间动力配电竖井、楼层配电间、设备配套电控区，作为下级用电设备的电源分配节点，既要承载主进线的载流能力，也要为各出线回路提供独立的保护与操作空间，避免单一支路故障波及整个配电系统。

　　设计过程中首先明确了安装边界条件，柜体外形尺寸设定为1600mm×1000mm×400mm，其中深度方向的400mm尺寸充分考虑了面板安装时的墙体嵌入深度与柜内元件的接线空间，避免元件安装后柜门无法正常闭合，同时宽度方向的1000mm预留了足够的支路排布位置，可根据实际配电需求扩展出线回路数量，高度方向1600mm的尺寸适配常规成人操作高度，主操作手柄与分闸按钮布置在柜体中下部1.2m-1.5m的区间，符合人机工程学操作要求，日常运维时无需借助登高设备即可完成分合闸操作。

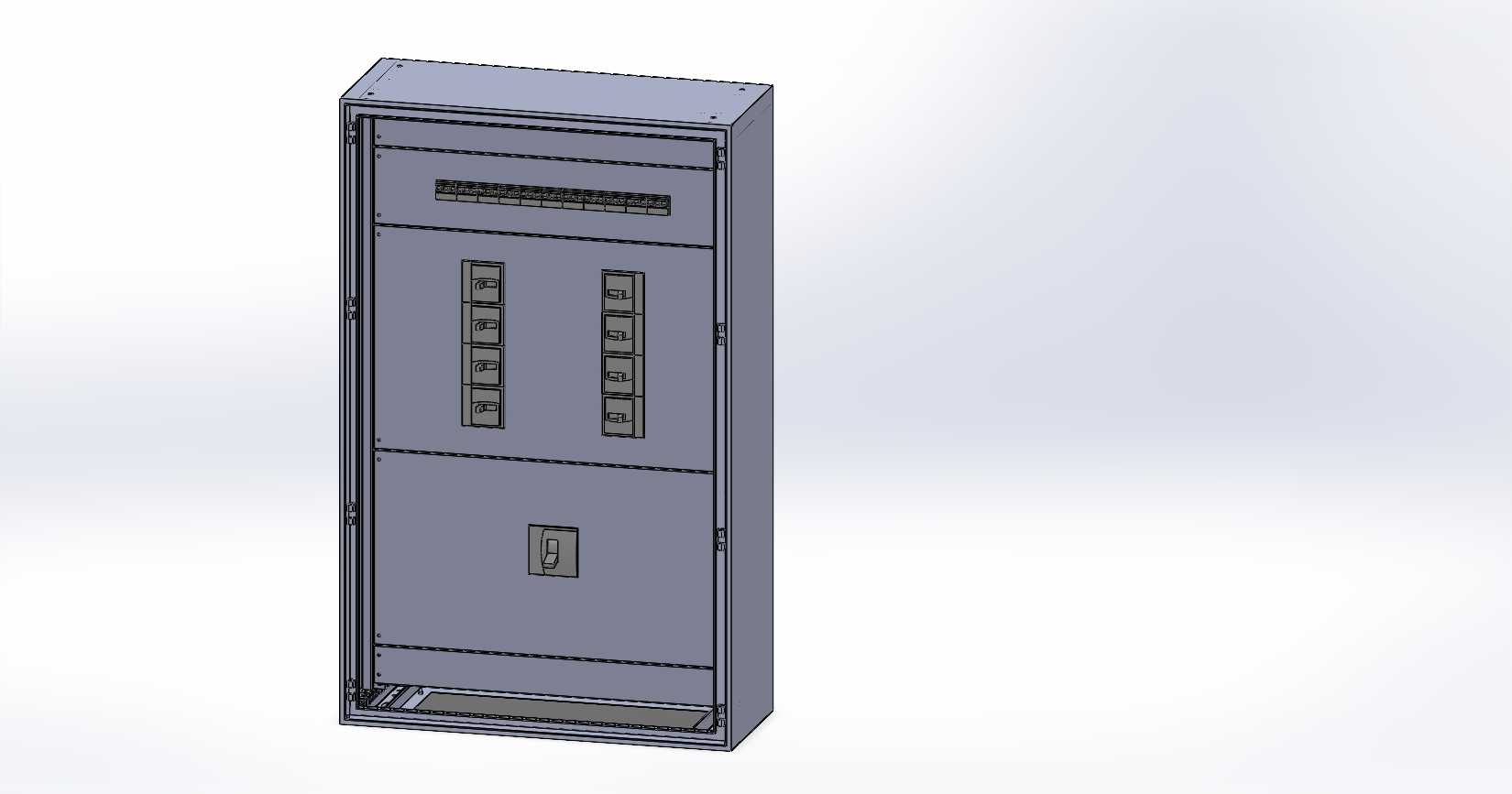

　　柜体整体采用钣金折弯拼接结构，外壳板材选用冷轧钢板，通过折弯、焊接、喷涂工艺成型，结构强度满足IP40防护等级要求，可阻挡直径大于1mm的固体异物进入，适配室内干燥配电场景使用。柜内结构分为三个功能区域：上部为进线母排区，预留了主进线电缆的接线端子与母排安装空间，母排排布遵循相序区分原则，设置了足够的电气安全间隙，避免不同相序母排之间发生爬电、击穿故障；中部为元件安装区，左右两列对称布置施耐德NSX系列塑壳断路器的安装导轨与固定位，每个断路器下方预留了出线电缆的走线空间与接线位置，元件之间的间距满足电气安装规范要求，既保证接线操作的便利性，也预留了元件散热所需的空气流通间隙，避免长期满负荷运行时热量积聚导致元件寿命缩短；下部为电缆走线区与主开关操作位，设置了独立的电缆固定梁，可对进出线电缆进行绑扎固定，避免电缆自重拉扯接线端子导致接触不良，主开关的操作手柄外露在下部面板处，可在不打开上部柜门的情况下完成总电源的分断操作，提升应急操作的响应速度。

　　柜门设计采用单开门结构，侧边设置暗藏式铰链，柜门与柜体之间设置密封胶条，减少灰尘进入柜内的概率，柜门锁选用通用型配电柜锁，支持专用钥匙开启，避免非运维人员随意操作引发用电安全事故。柜门上对应每个出线断路器的位置预留了操作窗口与标识位，可粘贴回路标识标签，方便运维人员快速识别各回路对应的供电区域，减少故障排查的时间成本。上部区域预留了指示灯与计量仪表的安装位，可根据实际需求加装电压、电流显示仪表，或者电源指示灯、故障指示灯，直观反馈柜体的运行状态。

　　从结构建模的细节来看，所有钣金折弯处均预留了合理的折弯圆角与工艺缺口，避免折弯过程中出现板材开裂或者干涉问题，拼接处的焊接位预留了定位止口，降低生产装配时的对位难度，提升批量生产的装配效率。柜内的安装孔位均按照施耐德NSX系列断路器的官方安装尺寸进行预留，保证元件安装时无需二次打孔即可直接固定，减少现场安装的加工工作量。同时柜体背部预留了挂装固定孔，可直接通过膨胀螺栓固定在墙体或者安装支架上，固定孔位设计为长圆孔，可抵消安装面的平面度误差，降低安装难度。

　　在实际选型应用中，这款柜体可根据实际配电容量选择对应电流等级的NSX塑壳断路器，支持100A-630A的主进线载流能力，可覆盖大多数中小型配电场景的需求，柜内的支路数量可根据实际需求进行调整，最多可布置12个出线回路，满足多台设备或者多个区域的配电需求。设计时充分考虑了运维的便利性，柜门开启角度可达到120度，内部元件的接线端子均朝向操作侧，接线、检修时无需探入柜体深处即可完成操作，柜内预留了接地端子排，所有柜体金属构件均与接地排可靠连接，避免发生漏电时柜体外壳带电引发安全事故。
