木纹外观双页合页铰链三维结构设计

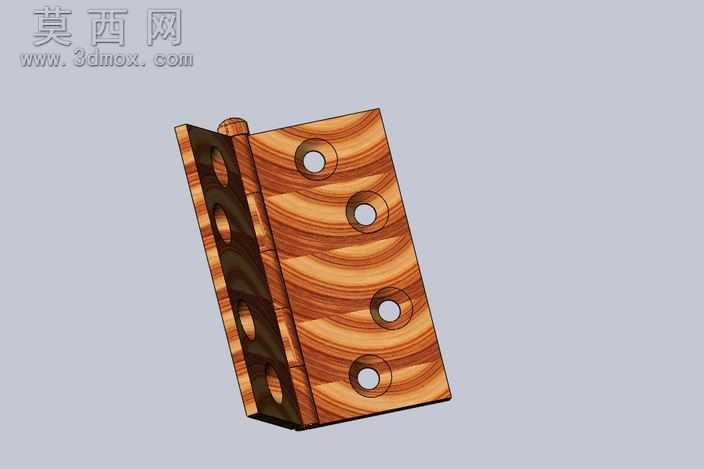

本作品为双页式合页铰链的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位确定铰链的中心转轴轴线，分别绘制两个页片的基础轮廓草图：其中固定页片为适配门框安装的平直矩形结构，活动页片为适配门扇侧边的带折边结构，两个页片的转轴套采用同轴心拉伸凸台命令生成，预留标准间隙保证转动顺畅无卡滞。页片上的安装沉孔采用线性阵列命令排布，每个页片设置四个等距安装孔，沉孔深度匹配常规自攻螺丝的头部尺寸，保证安装后螺丝头不突出页片表面。材质与渲染阶段，为还原木质装饰铰链的外观效果，采用程序化木纹纹理贴图，调整纹理走向沿页片长度方向分布，模拟实木拼接的自然年轮纹理，添加轻微的凹凸贴图还原木材表面的细微肌理，转轴部位赋予哑光金属材质，区分金属转轴与木质页片的材质差异，渲染时采用柔和的环境光，多角度呈现铰链开合状态下的外观质感，避免生硬阴影遮挡结构细节。结构设计上，转轴采用贯穿式销轴结构，两个页片的轴套采用交错排布设计，保证转动时受力均匀，页片折边处做圆角过渡处理，避免安装使用时的锐边划伤，整体尺寸适配常规室内木门的安装需求，页片厚度、轴套直径均参考民用门窗五金的通用标准设定，既保证结构强度满足门扇承重需求，又兼顾外观的装饰协调性。设计思路围绕实用与装饰结合的定位，区别于常规金属铰链的冷硬质感，采用木纹外观适配原木风、新中式等家装风格，建模过程中全程验证开合干涉情况，确保0-180度开合范围内无结构碰撞，所有安装孔位的位置公差控制在合理范围，可直接导出工程图用于生产开模参考。
