汽车MX150八电路PCB连接器接插件

　　这款八电路连接器主要面向汽车动力舱与车身电控系统的线束对接场景，常见于发动机周边传感器、执行器、车灯模组、泵类负载以及PCB控制板的信号与低压电源传输。整车装配空间往往紧凑且伴随振动、温湿度变化，因此接插件在结构上需要同时兼顾插拔导向、锁止保持、密封防护和装配防错。

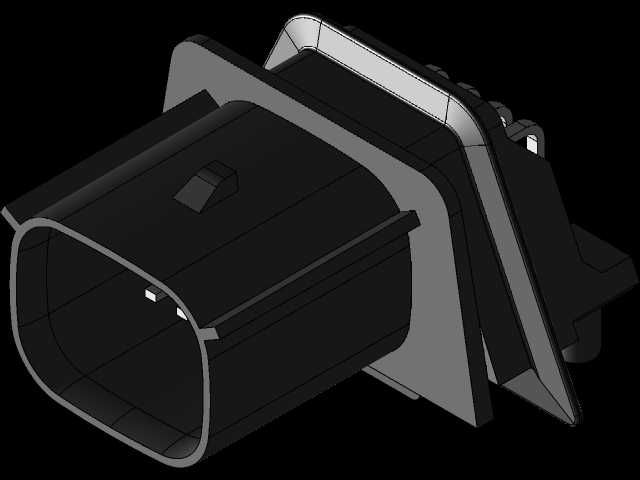

　　从外形看，主体采用黑色塑壳，前端为插接腔，后端带有与面板或PCB边界配合的安装法兰及弹性卡爪。插接腔内部预留端子容纳位，并通过筋位、隔栏和防错缺口约束端子排列，避免相邻电路错位或装配时反插。壳体外侧设置加强筋与导向斜面，使公母端对插时能够先完成粗定位，再引导端子平稳进入接触区，降低斜插导致端子弯折的风险。

　　顶部的锁止结构用于在插接到位后提供保持力，防止车辆运行中的振动造成松脱。周边法兰面则承担安装定位作用，在穿过钣金或设备壳体时，可与密封圈、卡扣或压板配合形成稳定边界；建模时需要重点保留法兰厚度、卡爪悬伸量、倒角和让位空间，因为这些特征直接影响实际开孔尺寸、装配行程和拆卸工具的操作空间。

　　八电路布局适合多信号集中传输，端子腔之间的隔离筋可减少相邻端子接触风险，也为后续密封件、二次锁片和TPA防退结构预留位置。对于PCB端应用，连接器尾部端子的排布需要与电路板焊盘或压接边界一致，塑壳支撑面应能承受波峰焊、压接或手工装配时的局部载荷，避免壳体翘曲。

　　在三维设计中，壳体拔模方向、壁厚过渡、卡扣根部圆角和加强筋高度都需要结合注塑工艺考虑。卡爪不能只追求外观形态，应保证其悬臂长度与根部强度相匹配；插接导向区则要给出足够导入角，使自动化装配或人工维修时都能顺利合装。安装边界方面，需核对连接器整体包络、法兰外侧轮廓、线束出线方向以及手部插拔空间，尤其在发动机舱这种多管路、多线束并行布置的环境中，相邻零件不能干涉锁片按压和连接器退出。

　　该类接插件的价值不在于复杂运动，而在于通过稳定的几何约束实现可靠连接。模型还原了插接腔、锁止卡扣、安装法兰、端子隔离和外部加强结构，可用于汽车电气架构布置、线束走向校核、PCB接口设计、维修空间分析以及接插件选型比对。
