MX150系列汽车线束多针连接器结构

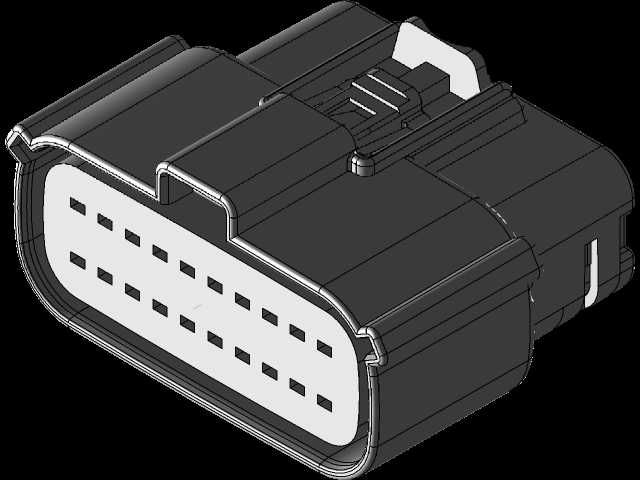

　　在整车电气架构的线束连接环节，这类多针连接器承担着不同控制模块、传感器与执行器之间的信号与动力传输衔接作用，常见于发动机舱、底盘线束、车身控制回路等存在振动、温湿度波动的安装场景，是汽车电气系统里保障连接可靠性的核心基础部件。从结构设计来看，这款连接器采用带锁止卡扣的壳体结构，壳体外侧的楔形锁止结构与对接端的卡扣配合，能够在整车长期振动工况下避免接插件松脱，壳体边缘的密封槽结构可配套密封圈实现IP67级别的防护能力，阻挡泥水、灰尘进入接触腔内部，避免针脚氧化或短路。接触端采用双排错位排布的针位设计，共计24个接触腔位，这种排布方式在有限的端面尺寸内最大化了针脚数量，同时错位布局能减少相邻针脚之间的信号串扰，

　　适配动力信号与弱信号同连接器传输的使用需求，每个接触腔内部都设计有独立的针脚锁止弹片结构，端子插入后可通过弹片卡紧端子的倒刺结构，避免端子在插拔过程中退位、接触不良。壳体外侧的导向筋结构在对接时能够先于针脚接触完成对位，避免盲插过程中针脚被顶弯，导向筋的不对称设计也具备防呆功能，从结构上杜绝反插的可能。从安装边界来看，这款连接器的整体外形为带弧度的长方体结构，尾部的线束引出端采用渐变收腰设计，能够适配波纹管的套接固定，尾部的倒刺结构可卡紧波纹管，避免线束拉扯过程中波纹管脱落，壳体侧面的固定挂耳可配套扎带将连接器固定在车身支架或线束固定板上，预留的安装间隙能够适配常用的扎带宽度，安装后不会与周边的线束、钣金件产生运动干涉。

　　在实际选型匹配过程中，这类连接器的针位定义可根据具体的回路需求进行适配，既可以传输大电流的动力回路，也可以传输CAN总线、传感器信号等弱信号回路，壳体采用的耐温工程塑料材质能够在-40℃到125℃的环境温度区间内保持结构强度，不会出现低温脆裂、高温软化的问题，满足发动机舱等极端安装位置的环境要求。建模过程中针对连接器的插拔行程做了精确的尺寸还原，锁止卡扣的按压行程、对接到位的卡合手感对应的结构间隙都按照实物参数进行了还原，壳体表面的拔模角度、加强筋的布局都符合注塑生产的工艺要求，不会出现无法开模的结构问题，接触腔的内径尺寸、针脚的伸出长度都严格匹配公母端对接的尺寸链要求，保证对接后针脚的接触深度符合电气性能要求，

　　不会出现接触过浅导致的载流不足、接触过深导致的针脚顶弯问题。在整车线束布置的三维校核场景中，这类精确建模的连接器模型能够帮助线束工程师准确核算线束的弯曲半径、连接器与周边部件的安全间隙，提前发现布置过程中的干涉问题，减少实车试制阶段的设计变更，同时在做线束总成的装配模拟时，能够准确模拟连接器的插拔操作空间，验证装配工位的操作可行性，避免出现连接器安装位置被周边部件遮挡、无法完成插拔操作的问题。
