电子器件散热用铝挤型齿状散热结构

　　在中小功率电源变换设备的热设计环节，散热结构的选型与结构设计直接决定了功率器件的长期运行可靠性，这类齿状铝挤散热器常配套于电源变压器周边的整流器件、晶闸管以及功率开关元件使用，承担着把器件工作产生的焦耳热传导到空气介质中的核心作用。从实际应用场景来看，这类散热结构多适配密闭性一般、采用自然对流散热的工业控制电源、小型工频电源设备内部，不需要额外搭配强制风冷风扇，依靠自身的齿片结构拓展换热面积，就能满足功率密度不高的电源类产品的散热需求，避免功率器件结温超过额定阈值引发的性能衰减、寿命缩短甚至热击穿故障。

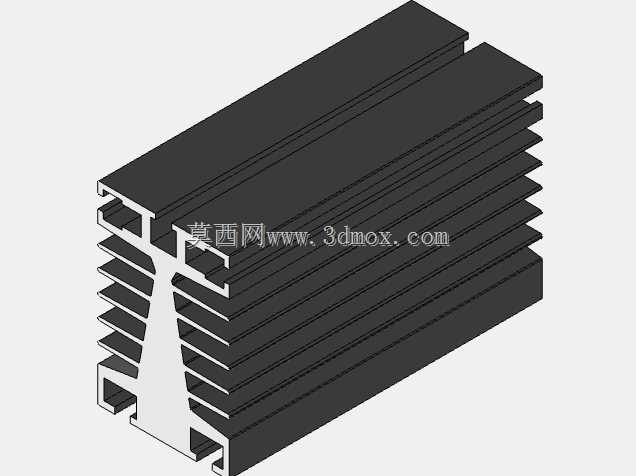

　　从结构设计思路来看，这款散热结构采用成熟的铝挤压成型工艺，基体部分设计为带安装卡槽的一体化结构，中间的支撑筋采用变截面的梯形过渡设计，既能够保证铝挤成型时的材料流动性，避免成型过程中出现填充不满、齿片歪斜的工艺缺陷，又能在控制整体重量的前提下提升结构的抗弯强度，避免安装过程中受力出现齿片变形。齿片部分采用等间距平行排布设计，齿间的流道没有设置额外的扰流结构，完全适配自然对流场景下的空气流动特性——热空气从齿间通道自下而上自然流动时不会产生额外的风阻，冷空气可以持续从齿片下端补充进入换热通道，形成稳定的自然对流循环。

　　在安装边界的设计上，这款散热器的基体背部预留了与功率器件封装匹配的平面安装区域，安装面的平面度控制在合理范围内，安装时只需要在器件与散热器接触面涂覆薄层导热硅脂，填充微观层面的空气间隙，就能降低接触热阻，保证热量从器件壳体顺畅传导到散热器基体上。两侧的卡槽结构既可以用于卡装固定在电源设备的塑料支架上，也可以穿入螺钉实现与设备金属底板的锁附固定，不需要额外设计复杂的安装转接件，能够降低整机组装的物料成本与装配工时。

　　从尺寸适配性来看，这款散热器的整体齿高、齿厚以及整体长度都经过热阻匹配优化，针对10W-25W区间的耗散功率场景做了针对性的结构调整：齿片厚度控制在既能保证成型工艺性，又能避免横向热阻过大的区间，不会出现齿片末端温度明显低于基体温度、换热面积无法充分利用的问题；齿片间距的设计避开了自然对流的边界层叠加区间，相邻齿片的热边界层不会在流道中间完全重合，保证每一片齿片的表面都能和流动的空气充分接触换热。基体中间的镂空减重设计，在不影响整体导热路径的前提下减少了铝材的用量，既符合轻量化设计的要求，也能控制物料的生产成本，适配批量工业产品的成本控制需求。

　　在实际选型使用过程中，这类散热器不需要做额外的二次加工就可以直接配套标准封装的晶闸管、整流桥以及小型电源变压器的外围功率器件使用，结构的通用性较强，对于结构设计人员来说，只需要根据实际耗散功率核算对应的热阻参数，确认安装尺寸与设备内部空间不产生干涉，就可以直接选用，能够大幅缩短热设计环节的研发周期，减少定制散热结构需要开模的成本投入与时间周期。同时铝挤材质本身的阳极氧化处理可以提升表面的辐射换热系数，在自然对流场景下，辐射换热占总散热量的比例可以达到三成左右，表面氧化层的存在也能避免铝材长期使用出现氧化腐蚀，提升散热结构在常规工业环境下的使用寿命，不需要额外做表面防腐处理就可以满足多数室内工业设备的使用要求。
