CA6140车床齿轮箱端盖壳体结构设计

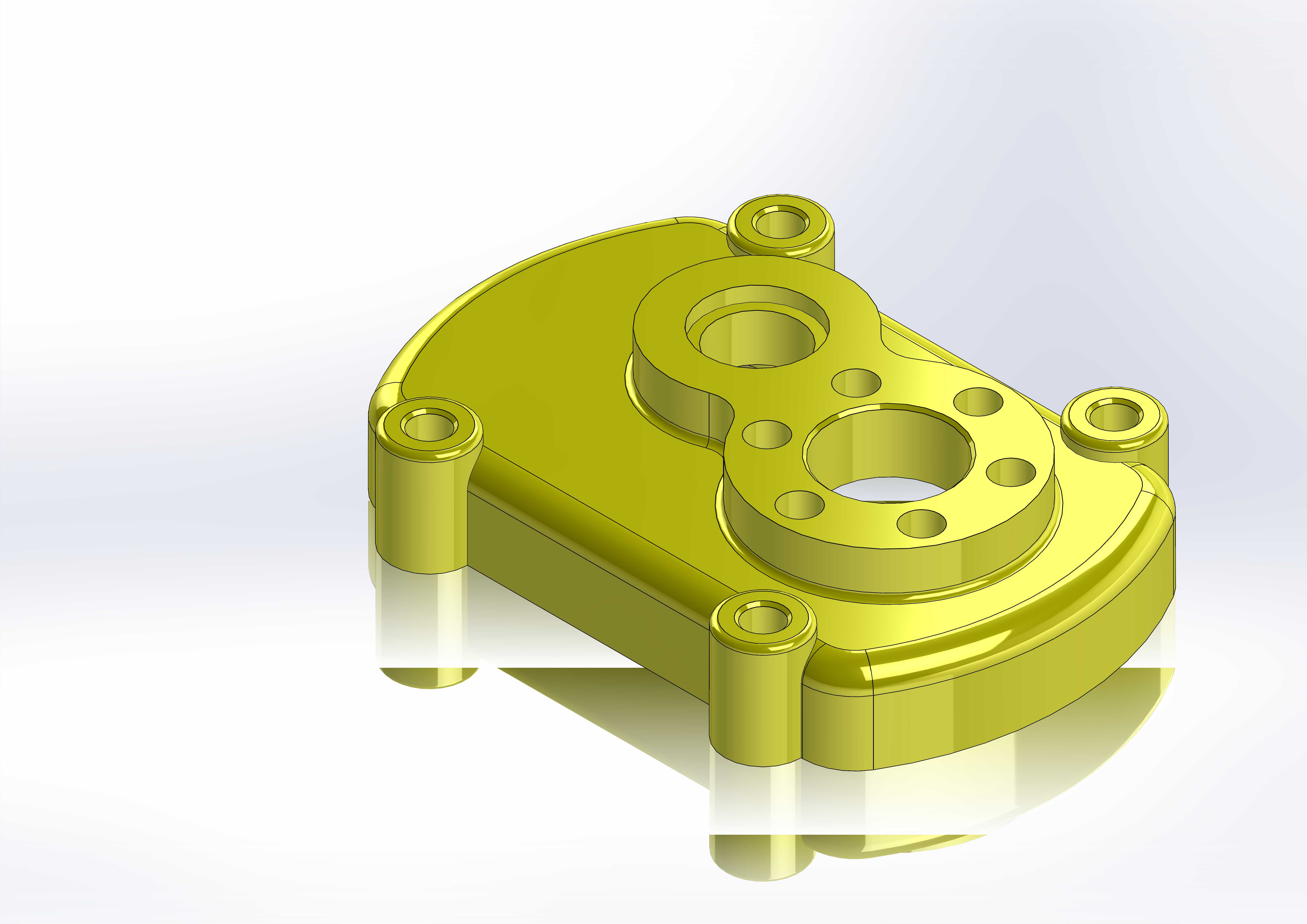

　　该零件属于普通卧式车床主轴箱或进给箱端部的盖板类壳体，主要用于封闭箱体传动腔、支承齿轮轴系并确定内部传动件的安装位置。从结构上看，零件主体为近似矩形的铸造壳体，四角及侧边布置带通孔的凸台，用于穿过紧固件将盖板固定在箱体结合面上；中部有两组大小不同的同轴孔系，对应两根传动轴的轴承安装位置，孔周围分布多个螺纹底孔或光孔，用于安装轴承端盖、调整垫片及密封元件。

　　设计这类盖板时，首先要保证结合面平面度，使盖板与箱体贴合后能够防止润滑油渗漏；凸台高度需要留出螺栓沉头和扳手空间，避免装配时发生干涉。中部孔系的中心距必须与箱体内齿轮啮合中心距严格一致，否则会造成齿轮侧隙不均、运转卡滞或噪声增大。大孔周边的多孔位通常对应轴承压盖螺钉，小孔系则用于另一组传动轴的定位，孔位分度和孔径公差直接影响轴承外圈的压紧可靠性。

　　壳体外形采用圆角过渡，既符合铸件壁厚均匀的工艺要求，也能减少热处理和加工过程中的应力集中。底部及侧壁的加厚区域形成局部刚性加强带，使切削加工和螺栓紧固时不易变形；伸出的圆柱凸台一方面增加轴承孔的配合长度，提高轴系支承刚度，另一方面为油封或防尘盖提供安装基面。

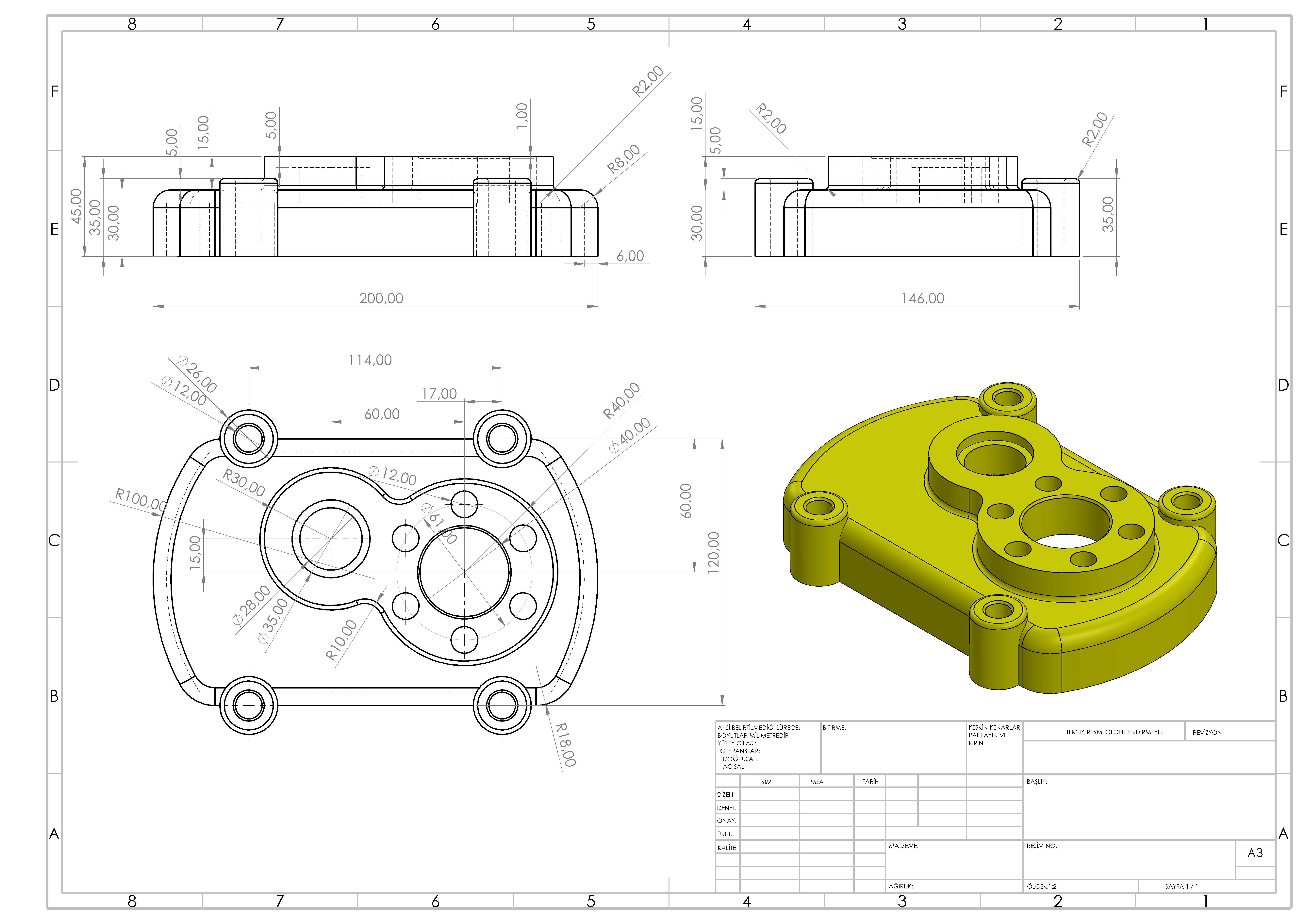

　　在实际机床运行中，该端盖承受齿轮传动产生的径向力和部分轴向力，同时隔绝箱内润滑油与外部切屑、粉尘。维护时拆开盖板可观察齿轮啮合状态、调整轴承间隙或更换润滑元件，因此孔位、凸台和内腔避让空间都要兼顾检修可达性。建模过程中需重点控制结合面轮廓、轴承孔同轴度、螺钉孔位置以及内腔与齿轮、轴套、挡圈等零件的安全间隙，确保装配后轴系转动灵活、密封可靠，并与CA6140车床箱体的安装边界完全匹配。
