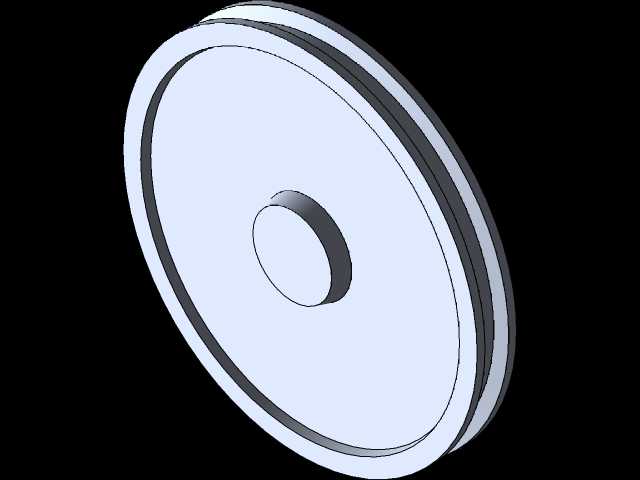

CA6140车床主轴传动大轮圈

　　该轮圈属于普通卧式车床主轴箱与传动系统中的回转类零件，主要承担运动传递、转速变换以及带传动张紧过程中的载荷承接。在CA6140这类通用车床上，轮系布置直接影响主轴启停、正反转、进给交换和切削稳定性，因此轮圈外形虽然看似简单，却需要兼顾同轴度、轮槽位置、端面跳动和装配干涉等工程约束。

　　从实际使用场景看，这类零件安装在轴系端部或中间传动轴上，工作时随轴高速回转，外缘通过带或相关传动件与相邻轮系连接。轮缘截面采用多层台阶与环槽结构，目的是形成明确的传动边界，避免传动带在运行中轴向窜动；中部凸起轮毂用于与轴段配合，承担扭矩传递；较宽的腹板则把轮毂和轮缘连接成整体，使旋转质量分布连续，减少不平衡带来的振动。

　　建模时先以中点基准线建立回转草图，使轮廓关于旋转轴保持对称。草图中先确定两条相距60mm的平行轮廓线，用来约束轮缘主要宽度；随后在两侧绘制105°斜线，形成轮缘外侧过渡和槽壁倾角。左侧加入垂直于轴线方向、长度30mm的线段，用于限定轮毂或台阶端面；顶部绘制100mm大线，并在垂直段顶部向两侧延伸，再对多余线条进行修剪。底部两侧同样建立100mm线段，并以140mm水平线封闭整体轮廓。该草图围绕旋转轴完成回转后，即可得到带轮毂、腹板、轮缘和环槽的完整实体。

　　结构尺寸上，轮缘外径明显大于中部轮毂，形成较大的传动半径，有利于在相同预紧条件下获得稳定摩擦力矩。轮毂中心孔区域保留足够壁厚，可满足键连接或过盈配合时的强度需求；腹板厚度过渡均匀，避免截面突变造成应力集中。轮缘外侧的环形凹槽不仅限定传动件位置，也为拆装、检查和磨损补偿提供边界。安装时需重点校核轮圈端面与轴肩的贴合状态、轮槽中心平面与配对带轮的共面程度，以及外圆相对轴线的径向跳动。

　　在车削加工工况下，轮圈承受的载荷以周期性拉伸、弯曲和接触压应力为主。启动瞬间，传动件对轮槽侧壁产生冲击；稳定切削时，轮缘持续传递扭矩，轮毂与轴配合处则承受扭转和微动磨损。因此材料选用1060合金后，模型质量约为112862.37g，质量分布集中在外缘，转动惯量较大，既能维持回转平稳性，也要求装配前进行平衡校核。若用于高速主轴回路，还应关注轮槽表面粗糙度、棱边倒角以及腹板与轮缘交接处的圆角处理，以降低疲劳裂纹风险。

　　从三维设计角度看，该零件的关键不在复杂特征数量，而在回转轮廓的准确约束。草图线段之间的角度、长度和对称关系一旦失控，生成实体后会直接表现为轮槽偏置、轮毂壁厚不均或外圆台阶错误。设计过程中应把轴线、端面和轮槽中心线作为核心基准，先锁定配合尺寸，再完善外轮廓过渡；装配验证时则需把轮圈放入CA6140传动链中，检查带轮包角、轴向间隙、护罩空间以及相邻轴件的运动边界。
