四缸直列发动机曲轴连杆总成结构设计

项目分类:发动机 发布时间:2023-09-05 ID:710643

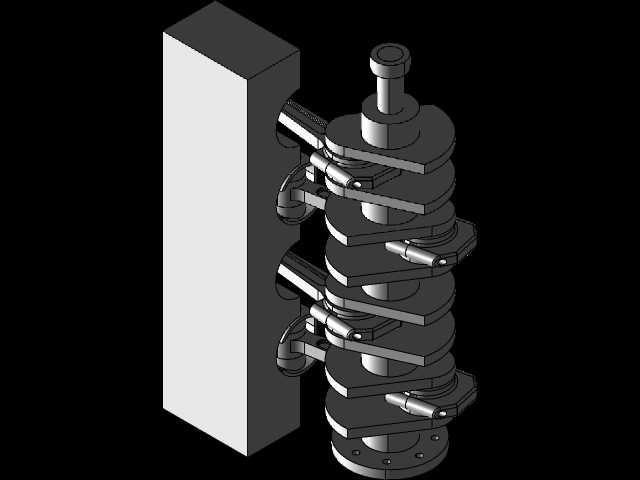

  • 四缸直列发动机曲轴连杆总成结构设计

  这套曲柄连杆机构总成面向乘用车与轻型商用车的直列四缸动力单元开发场景,完整还原了发动机核心运动部件的装配关系与空间布局,可用于动力总成前期结构校核、运动干涉分析以及教学演示环节。整机采用直列四缸排布,曲轴沿轴向依次布置四个曲柄销,相邻曲拐按照发火顺序错开相位,保证运转过程中往复惯性力与旋转惯性力得到合理平衡。

  从实际用途来看,曲柄连杆机构承担着将活塞往复直线运动转化为曲轴旋转运动的核心任务,燃烧室内燃气爆发压力经活塞、活塞销传递至连杆,再由连杆大头驱动曲柄销回转,最终通过曲轴后端法兰向外输出扭矩。建模过程中对活塞顶部燃烧室凹坑、环槽布置、活塞销座加强筋都做了细化,连杆采用平切口或斜切口的分体式大头结构,杆身采用工字形截面以兼顾轻量化与抗弯抗扭刚度,大头盖通过连杆螺栓与杆身紧固,轴瓦位置预留了配合间隙。

  曲轴部分按照全支承思路设计,主轴颈与曲柄销之间设置重叠度以提升疲劳强度,曲柄臂上集成平衡重,用于抵消连杆轴颈旋转质量与活塞往复质量产生的一阶、二阶惯性力。前端预留正时传动与带轮安装轴颈,后端设置法兰面用于连接飞轮,油道孔沿主轴颈向曲柄销斜向贯通,满足压力润滑需求。

  设计思路上优先保证运动件之间的间隙边界:活塞在上止点、下止点往复行程内不得与气缸盖、缸体下部发生碰撞,连杆摆动过程中大头与缸筒内壁、曲轴平衡重与缸体曲轴箱内壁都要留出安全间隙。整机轴向尺寸由缸心距决定,径向轮廓受平衡重回转半径约束,安装时曲轴通过主轴瓦落座于缸体主轴承座,主轴承盖按规定力矩锁紧,连杆大头从气缸体侧部装入后与曲柄销合装。整套结构清晰呈现了四缸发动机动力传递路径,适合用于结构拆解、配气正时匹配以及动力学仿真前的几何参考。
