多向铰接式机床联动支座结构

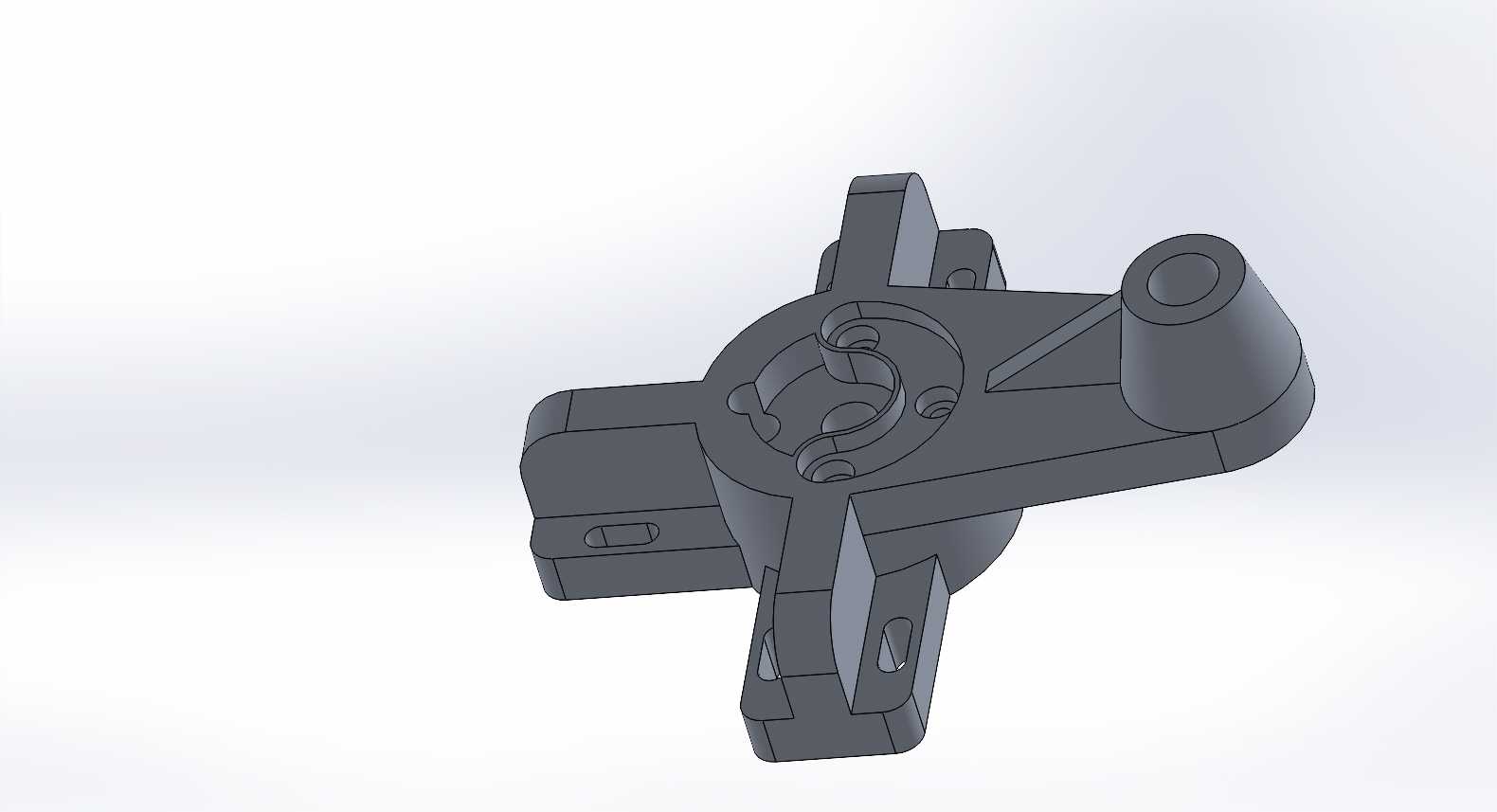

　　该构件属于普通卧式车床进给传动单元里的跨接支撑件，实际装配在溜板箱侧方与挂轮架之间的过渡工位，用来承接多组不同走向的连杆、拨叉与转轴，把原本分散布置的操纵力、扭矩传递路径整合在同一个刚性基体上，避免多支架分别安装带来的累计同轴度偏差。从车间实际运维场景来看，这类支座常年处在切削液飞溅、铸铁粉尘堆积的工况下，支座本体采用整体铸造成型后再做关键面机加工的工艺路线，中部环形腔预留了容纳凸轮或者锁紧套的空间，环壁上分布的多个小孔是油孔与定位销孔，工作时润滑脂可以顺着孔道流入铰接摩擦面，不需要操作人员频繁拆解注油。向外延伸的三支臂体并非等厚设计：右侧带同轴凸台的长臂用来穿装操纵摇臂的转轴，凸台外圆直接作为摇臂回转的径向支撑面，

　　臂身内部做了三角形加强筋，在扳动操纵杆施加侧向力时，臂端挠度可以控制在0.02mm以内，不会出现晃动感；左侧两支对称伸出的短臂端面开有长条形安装槽，槽孔方向沿臂长方向留了3mm左右的调整余量，现场装配时可以微调连杆的初始相位，补偿铸件本身的尺寸公差，不需要额外修磨垫片。底部向下伸出的带槽凸耳是整个支座的主安装定位位，凸耳两侧的贴合面在铣床上一次走刀加工完成，保证和床身安装面的接触面积不低于85%，穿过凸耳槽的紧固螺栓可以把支座牢牢压在床身侧壁的预留凸台上。设计阶段做结构拆分时，优先把所有需要回转配合的孔系布置在同一分型方向，减少二次装夹次数，中部环形腔体的内壁做了拔模斜度，方便铸造时砂芯顺利取出，

　　外轮廓所有转角都设置了R3到R5的铸造圆角，既避免淬火时应力集中开裂，也消除了搬运装配时的锐边划伤风险。整个支座的外轮廓包络尺寸控制在180mm×160mm×110mm区间，安装时周边只需要预留20mm的扳手操作空间，不会和旁边的光杆、丝杠发生运动干涉，在CA6140这类普通车床的操纵机构改造、备件测绘替换场景中，该结构可以直接匹配原有安装点位，不需要对床身做额外补焊或者扩孔加工。
