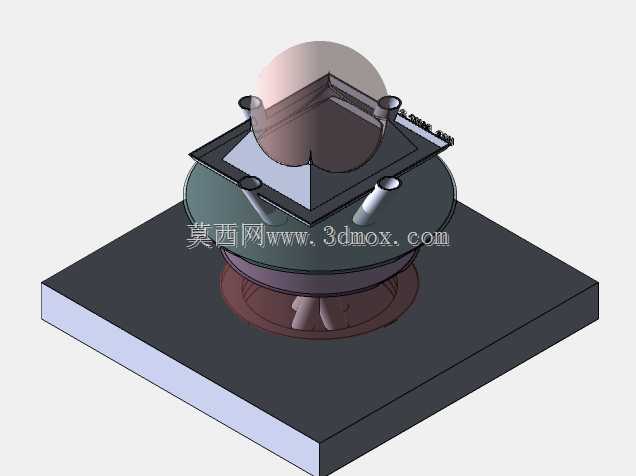

可旋转方形承托多功能工作台结构

　　这套回转承托工装的结构设计，核心围绕小范围工位内工件姿态调整、多面作业支撑的实际需求展开，整体采用底部固定基座、中部回转支承、顶部方形承托台的三层堆叠布局，在车间划线、部件组对、轻型工件检测、手工修配等场景中都能适配。从安装边界来看，底部为整块矩形平板基座，板面预留的安装孔位可直接对接T型槽工作台或者车间预埋地脚，基座长宽尺寸大于上部回转组件的最大回转直径，避免旋转过程中上部结构超出支撑面引发倾覆；中部回转段采用大直径盘式支撑结构，盘体下方设置环形承托面与减摩配合段，转动时径向跳动量被控制在工装装配允许的公差范围内，盘体侧面预留的多个径向安装孔可加装锁止销，当台面旋转到指定角度后，插入锁止销即可完成周向固定，

　　承受侧向修配力时不会出现角度滑移。顶部方形承托台采用框架式板面设计，台面四周伸出的带孔凸耳用于装夹快速夹钳或者定位挡块，台面上的镂空区域既可以减轻整体自重，也能避让工件下方凸出的轴头、吊耳结构，方形台面的边角做了切边处理，旋转过程中不会和周边工位的料架、工具柜发生干涉。设计时特意将回转中心与方形台面的形心重合，无论台面上的工件负载是否均匀分布，回转支承的受力都能保持对称，避免偏载导致局部磨损过快；基座和回转盘之间的下部腔体预留了足够的安装空间，后续如果需要加装气动锁紧组件或者角度分度盘，不需要额外改动外部支撑结构，直接在腔体内布设管路和分度元件即可。这类工装不同于重型机床的大负载转台，它的定位是轻型工位辅助支撑，

　　不需要配套复杂的数控驱动系统，手动旋转即可完成角度调整，在多品种小批量的机加工车间里，既可以作为钳工台的延伸辅具，也可以放置在焊接工位旁，组对小型框架件时转动台面就能完成不同焊缝的焊接，不需要工人反复绕工件走动，也不用频繁重新起吊翻转工件，能有效降低辅助作业的时间损耗。
