卧式三通管路接地导通工装夹具

　　这套工装结构面向车间现场管路类工件的定位装夹与接地导通作业场景，常见于金属管线预制工位、焊接前置准备工位以及表面处理前的导电夹持工序。现场作业中，圆柱形横向管件需要被稳定承托，同时要在管件上方接入竖向的导通柱，保证电流回路可靠连通，避免焊接、电化学处理过程中出现接触打火、夹持松动或者导电接触面积不足的问题。

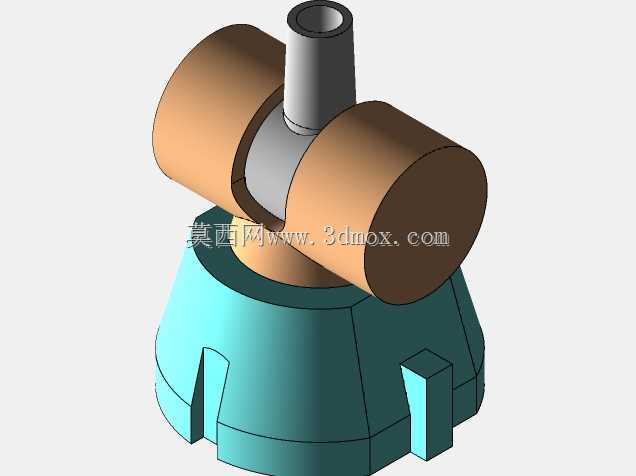

　　从结构布局来看，下部基座采用近似锥台的收窄造型，底部向外延展形成支撑边界，基座侧壁预留了两处对称的凸块卡位，既可以直接放置在工作台面上，也能够配合工位上的定位槽完成快速对位。基座上方设置两块棕褐色的弧形承托块，两块承托块合围形成与横向圆柱管件外径匹配的包容弧面，管件放入后不会沿径向滚动，弧面接触相比点接触或者线接触，能够分散夹持应力，避免薄壁管件表面被压出凹痕。横向管件的轴线与上部竖向导通柱的轴线呈空间垂直布置，导通柱下端的弧形贴合面压在横向管件的外壁上，上端保留中空圆柱接口，可直接接入车间的接地线缆或者导电汇流排。

　　设计过程中优先考虑了装夹动作的便捷性：作业人员只需将横向管件平放到两块弧形托块之间，再将竖向导通柱对准管件外壁的指定接触位置，即可完成定位，不需要额外制作复杂的抱紧机构。基座的锥台造型让整体重心落在支撑面以内，即便管件长度超出基座边界，两端伸出的部分也不会让工装发生侧翻。侧壁的凸块除了作为对位特征，也可以作为扳手卡位，在需要固定工装本体时，用台钳夹住凸块即可锁止，不会夹伤基座的配合面。

　　安装边界方面，下部基座的最大外径覆盖工位上约一个手掌见方的区域，高度方向从工作台面到导通柱顶端预留了足够的接线空间，横向管件的轴线高度处于人体作业的舒适区间，作业人员在摆放管件、拧动接线端子的时候不需要过度弯腰或者抬臂。两块弧形托块的间距根据常见车间圆管的外径区间设定，托块的弧面半径略大于工件外径，保证工件放入后存在微小的自适应间隙，不会因为工件外径的公差波动出现卡滞。竖向导通柱采用中空结构，一方面减轻上部结构的重量，降低工装整体的重心偏移，另一方面中空内腔可以穿设锁紧螺钉或者导电铜排，让导通柱下端的贴合面能够以稳定的压力压在管件表面，导电接触电阻可以控制在工艺要求的范围内。

　　在实际使用中，这类工装还可以适配不同的作业需求：如果用于焊接接地，导通柱连接焊机地线，横向管件作为待焊工件，电流可以从管件外壁经导通柱稳定传回焊机，避免地线随意搭在工件上造成的接触不良；如果用于管件的喷涂或者电泳前导电，工装可以作为挂具的一部分，承托管件的同时完成通电，让工件表面的电流分布更加均匀。结构上没有设置复杂的运动副，日常维护只需要清理弧形贴合面的焊渣、氧化皮即可，当贴合面出现磨损后，导通柱和承托块都可以作为独立零件单独更换，不需要报废整个基座。建模时各部分的配合面都保留了清晰的拔模斜度，基座底部的加强轮廓和侧壁凸块一体成型，既保证了刚性，也兼顾了铸件或者3D打印件的加工工艺性，整套结构没有冗余特征，每个几何形状都对应装夹、导电、定位或者支撑的实际功能。
