机床加工铰接式动力连接支座

　　车间里做CA6140车床周边工装改造时，这类带横向穿轴孔的铰接支座往往承担着把往复动作、摆转动力传递到执行端的核心作用，它既不是标准外购件，也不属于床身本体的铸造结构，而是介于动力输出端和工装执行端之间的过渡连接件，在自动送料架、跟刀架联动机构、液压拨叉摆臂、排屑器导流挡板的翻转驱动位都能见到同构型零件的身影。

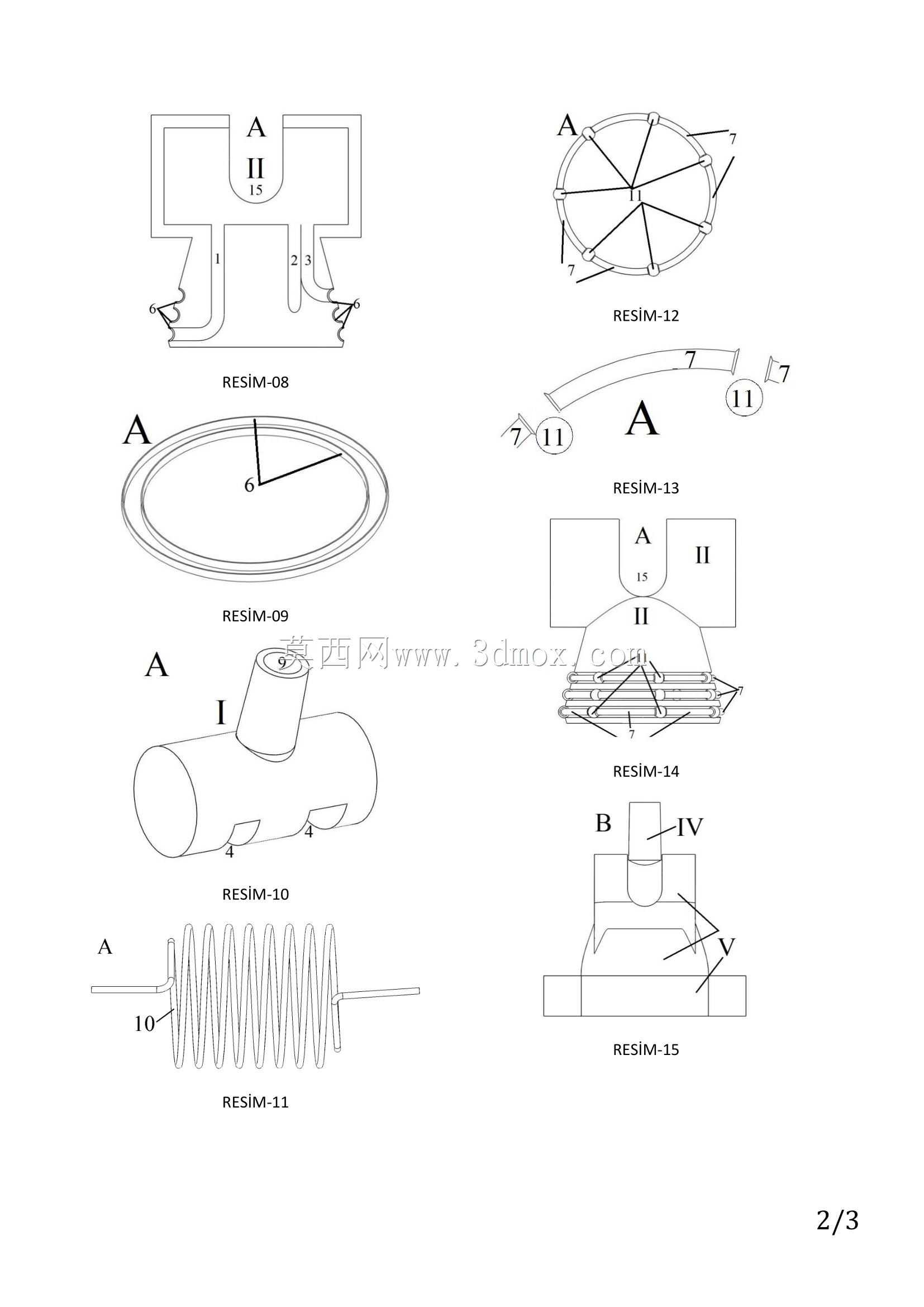

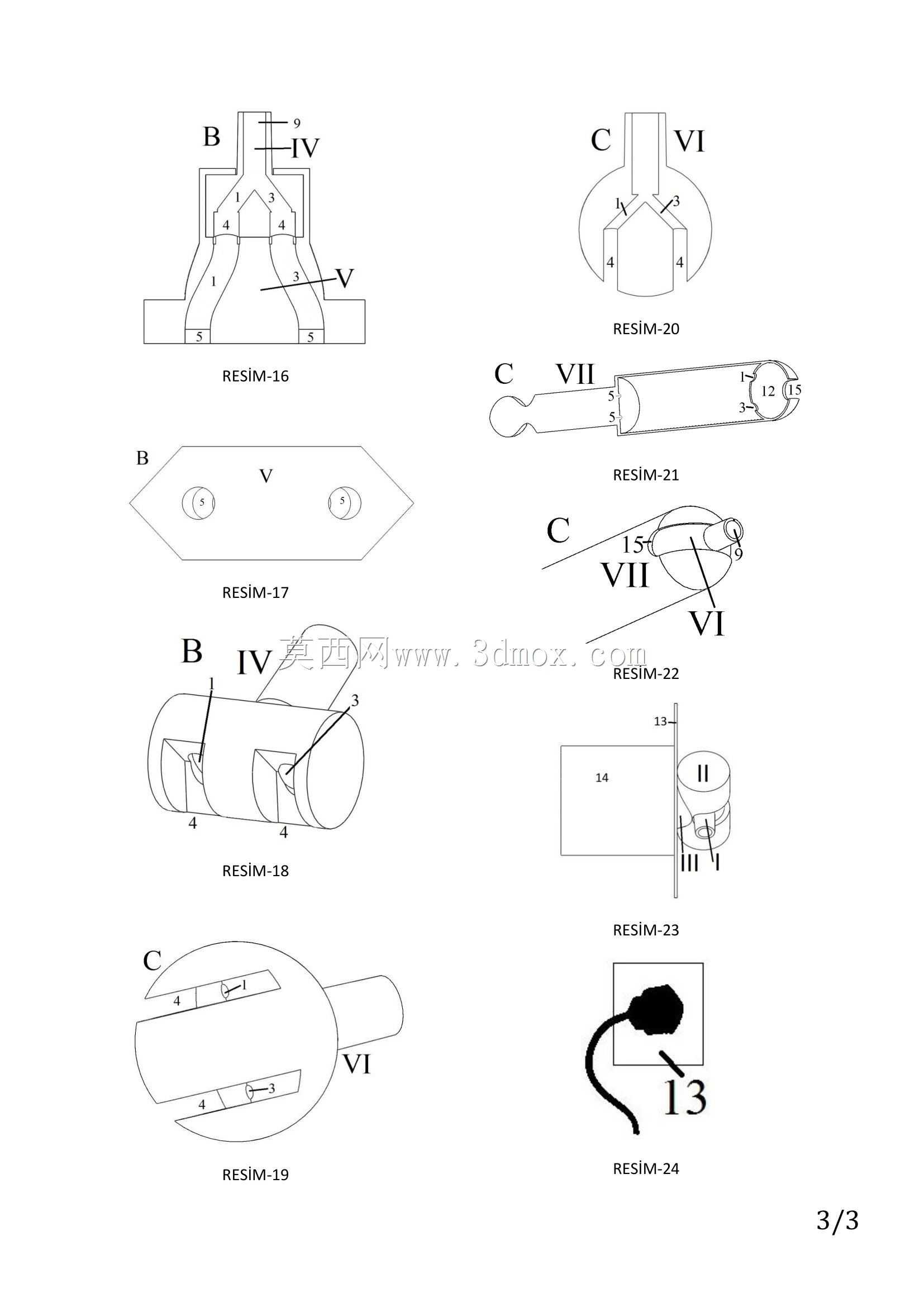

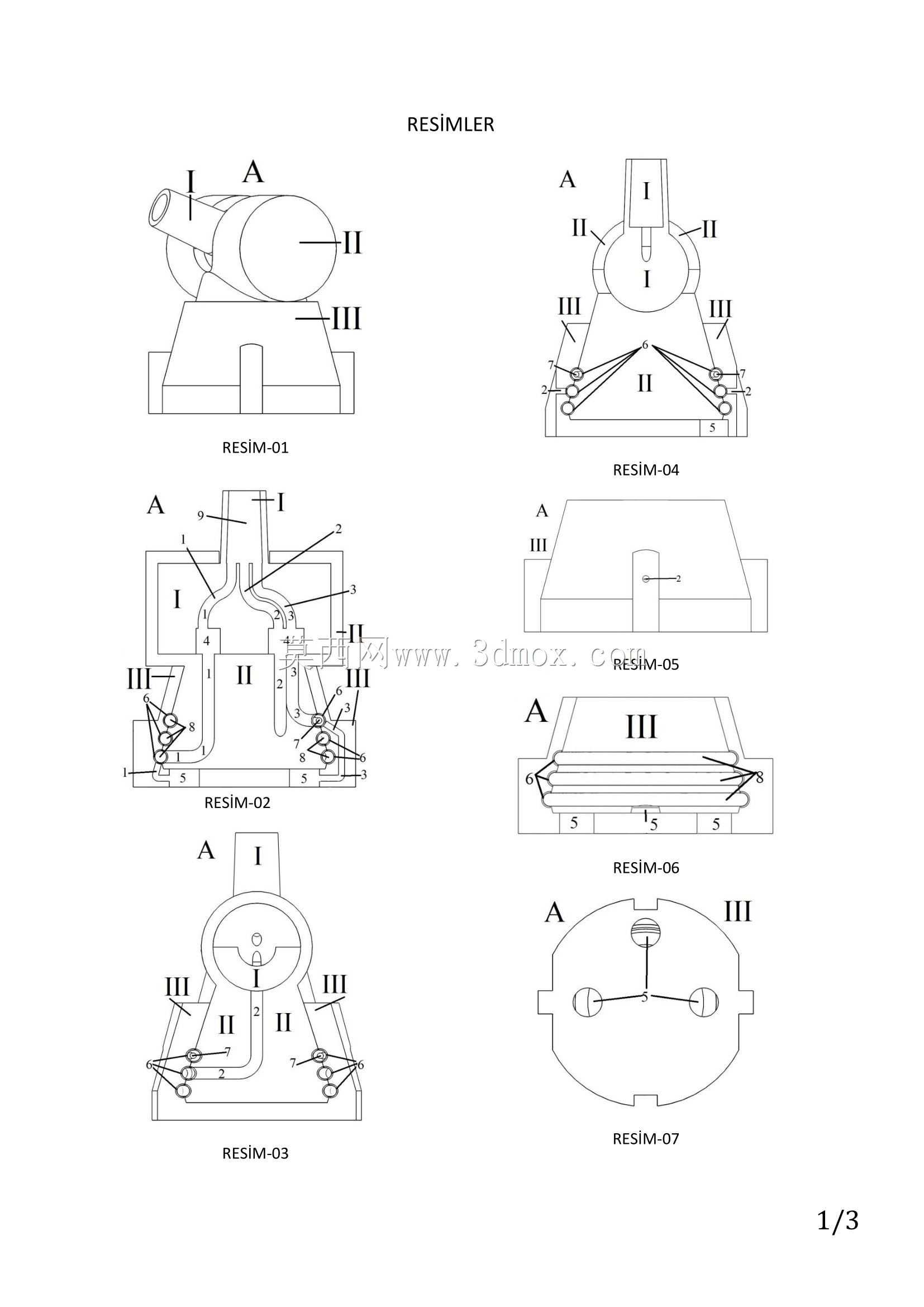

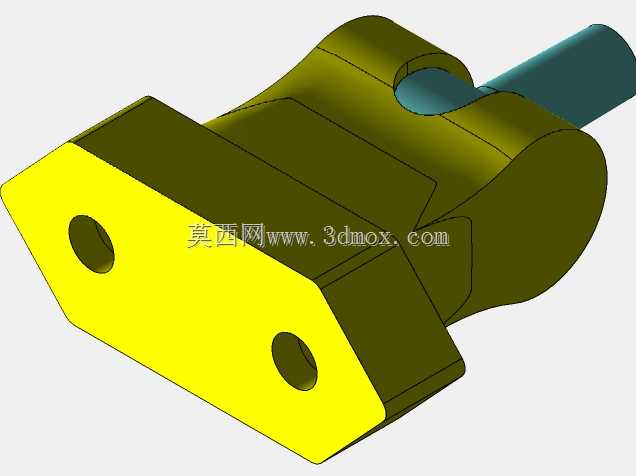

　　从实际装机边界来看，零件前端的菱形法兰安装面是整个构件的定位基准，法兰面上对称布置的两个沉头通孔，孔位中心距、法兰面的平面度直接决定了支座贴装到机床侧基板、溜板附加安装板或者工装立板上的定位精度：现场配装时，法兰面需要先和安装基板做对研，保证结合面贴合间隙不超过0.03mm，两个紧固螺栓穿入后按对角顺序预紧，避免单侧压紧导致支座本体出现微变形，连带后方铰接孔的轴线发生偏斜。法兰向后延伸的盒型承力段做了变壁厚过渡，靠近法兰的根部壁厚最大，用来承接摆转动作带来的交变弯矩，往铰接端延伸时壁厚逐步收窄，既控制了零件整体自重，也避免了实体结构带来的材料浪费，铸件成型时还能减少厚壁部位的缩孔缺陷。

　　零件上部的圆筒铰接段是整个构件的功能核心，横向贯通的圆孔用来穿装铰接销轴或者动力输出轴，孔的内径公差一般选H7，内孔表面粗糙度要求控制在Ra1.6以内，销轴穿入后可以绕孔轴线完成设定角度范围内的摆转，圆筒外侧延伸出的圆柱轴段既可以作为摆臂的插接定位段，也可以在部分改装场景下作为扭力输入的连接端，外接摆杆、连杆或者小型驱动缸的鱼眼接头。设计时铰接孔的轴线和前端法兰安装面的平行度要求需要严格管控，如果两者平行度超差，穿入销轴后会出现别劲卡滞，往复摆转时销轴和孔壁会出现偏磨，短时间内就会出现间隙窜动，影响整套联动机构的动作 repeatability。

　　建模过程中首先以法兰安装面作为草图基准，绘制菱形法兰的外轮廓和两个安装孔的定位尺寸，拉伸生成法兰基体后，向后绘制盒型承力段的变截面轮廓，通过多段拉伸加拔模斜度做出侧壁的过渡曲面，上部铰接圆筒单独绘制回转草图，和下方盒型本体做合并布尔运算，保证衔接部位的圆角过渡完整，避免应力集中。横向铰接孔做贯穿切除，轴端外圆按照配合公差预留加工余量，法兰面上的两个安装孔做沉头孔特征，方便内六角螺栓装入后端面不突出法兰贴合面。整个零件的棱边除了安装基准面保留锐边保证贴合精度外，其余非配合棱边都做了R2到R5的铸造圆角，既符合铸件的工艺要求，也消除了热处理和受力过程中的应力集中点。

　　现场选型适配时，首先要确认前端法兰的两个安装孔孔距是否和现场安装基板的预留孔位匹配，其次核对上部铰接孔的内径和所用销轴、驱动轴的直径是否一致，同时要测算支座整体的轴向长度，保证安装后后方伸出的轴段不会和机床周边的护罩、管线发生运动干涉。这类支座在机床长期往复运行中承受的是周期性摆转载荷，材质一般选用HT200灰铸铁或者45号钢铸钢件，铸铁件的减震性更好，适合频繁启停的摆转工况，钢件则适合载荷更大、冲击更强的重载工装场景，加工完成后铰接孔内还可以根据需求压入铜套或者直线轴承，进一步提升铰接部位的耐磨寿命，维护时只需要定期更换衬套，不需要整体替换支座本体，大幅降低了产线工装的运维成本。
