多辐条轮盘式机械承载转盘结构

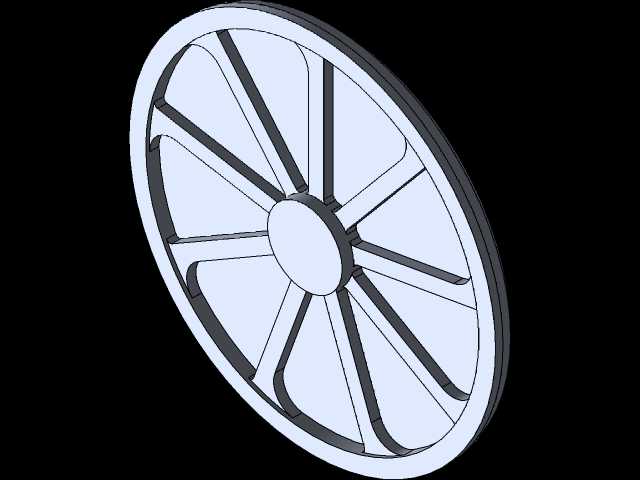

　　该轮盘类承载构件在工业场景中可适配回转工作台、轻型输送线换向工位、小型旋转展示台以及低速轮式行走机构的端盘部位，承担周向载荷传递、辐条支撑与盘面定位的作用，整体采用轮辐式镂空构型，在保证结构刚性的前提下大幅削减实体耗材占比，同时降低构件自身转动惯量，适配频繁启停的低速回转工况。从结构设计逻辑来看，整体采用中心轮毂、放射辐条与外缘轮辋三段式布局，中心轮毂为实体加厚圆柱段，预留轴类零件配合的安装基准面，可与转轴、轴承座或者工位固定轴形成同轴装配关系，装配时以轮毂端面作为轴向定位基准，外缘轮辋为环形加厚边框，承担周向约束与外部连接件的安装点位，放射状布置的多根辐条沿圆周均匀分布，每根辐条采用变宽度过渡造型，靠近轮毂位置辐条宽度收窄，

　　靠近轮辋位置逐步延展，相邻辐条之间形成大尺寸镂空区域，既减少了整体重量，也便于现场布线、穿装紧固件或者后期运维时观察内部配合状态。建模阶段先在前视基准面绘制整体轮廓草图，先搭建中心基准矩形并做水平拆分，依次绘制不同宽度的辅助矩形完成轮廓拼接，对多余线段进行修剪约束，标注辐条两侧的倾斜角度分别控制在15度与24度，保证辐条排布均匀且周向间距一致；随后绘制垂直中心线作为回转基准，分别绘制中心轮毂内圆与外缘轮辋外圆，外圆半径控制在445mm级别，辐条轮廓到回转中心的定位距离设置为20mm，对大圆外侧与小圆内侧的冗余线条做修剪拆分，在盘体底部边缘与右上过渡位置设置10mm圆角，左上棱边位置设置60mm大圆角，避免应力集中在尖角位置，

　　最后通过圆周阵列命令绕中心轴阵列9组辐条特征，完成整个实体的拉伸成型。实际选型装配时，需优先确认轮毂内孔与配合轴径的公差匹配，轮辋外圆的安装边界要预留周边护罩、传动件的避让空间，镂空辐条的间隙尺寸要避免现场杂物卡入回转区域，盘面所有棱边的圆角过渡可降低装配刮擦风险，1060铝合金材质的选用也让构件在具备足够结构强度的同时拥有较轻的自重，适合人工调试、频繁拆装的工位场景，在低速轻载的回转设备中，该类辐条轮盘相比实心圆盘可减少近六成的材料用量，转动过程中的动平衡控制难度也更低，辐条的均匀排布让周向受力传递路径连续，载荷从外缘轮辋通过辐条均匀传导至中心轮毂，不会出现局部应力过载的问题。
