JM3.5四轴穿越机FPV竞速机架结构

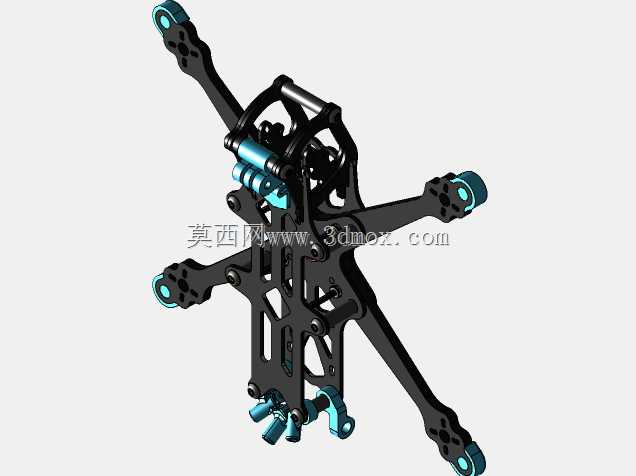

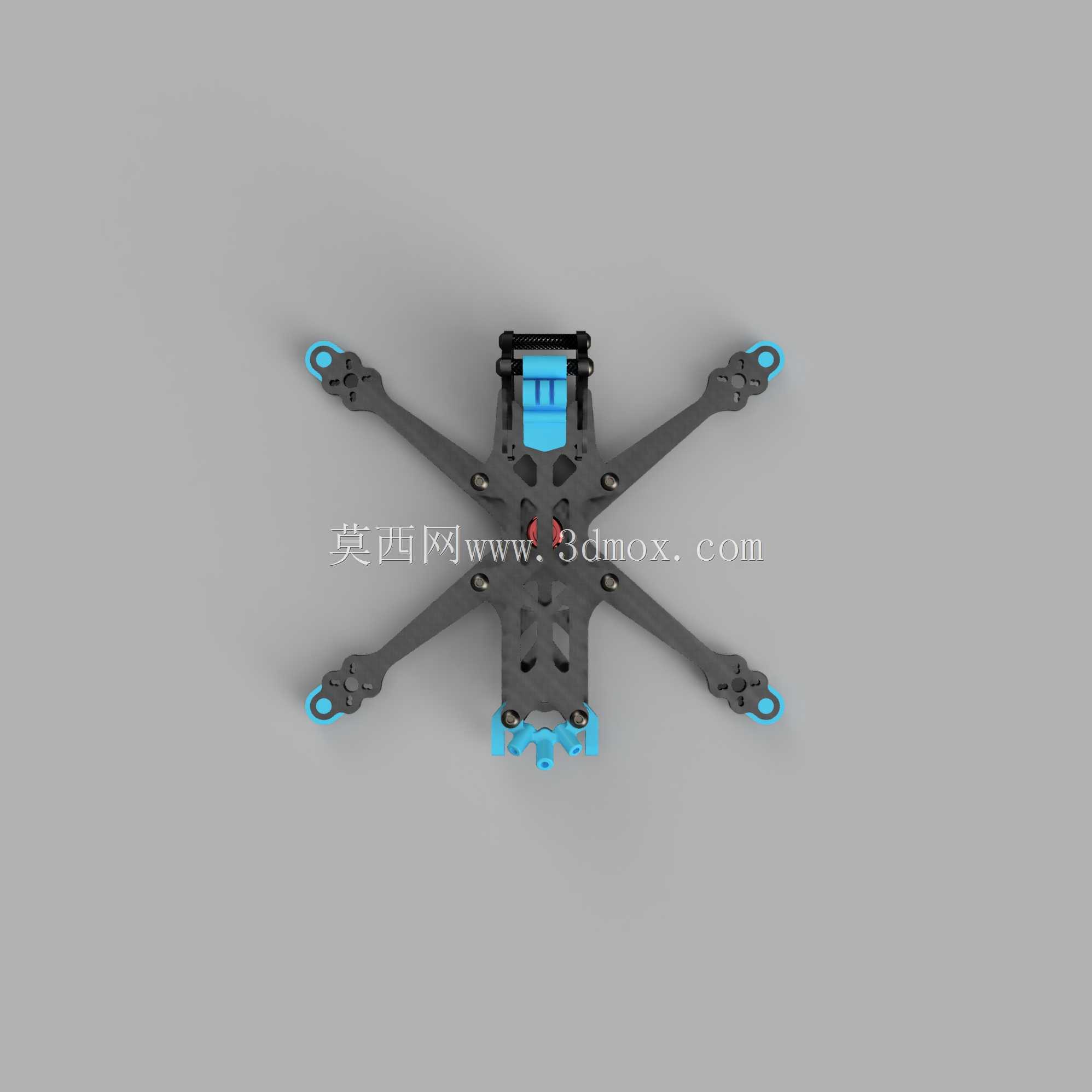

　　这套JM3.5（JM4）四轴FPV机架，是面向竞速穿越飞行与花飞航拍场景开发的小型多旋翼承载平台，核心作用是为飞控、电调、电机、电池、图传摄像头等全套航电部件提供刚性安装基准，同时在炸机碰撞中吸收冲击、保护核心元器件。机架整体采用X型四旋翼布局，机臂末端预留标准无刷电机安装孔位，适配主流三寸级穿越机动力套装；机身中部为分层堆叠舱室，上层可固定飞控与图传发射模块，下层预留电池绑带穿槽，摄像头安装座前置并支持俯仰角度微调，尾部预留图传天线与接收机天线的固定孔位。

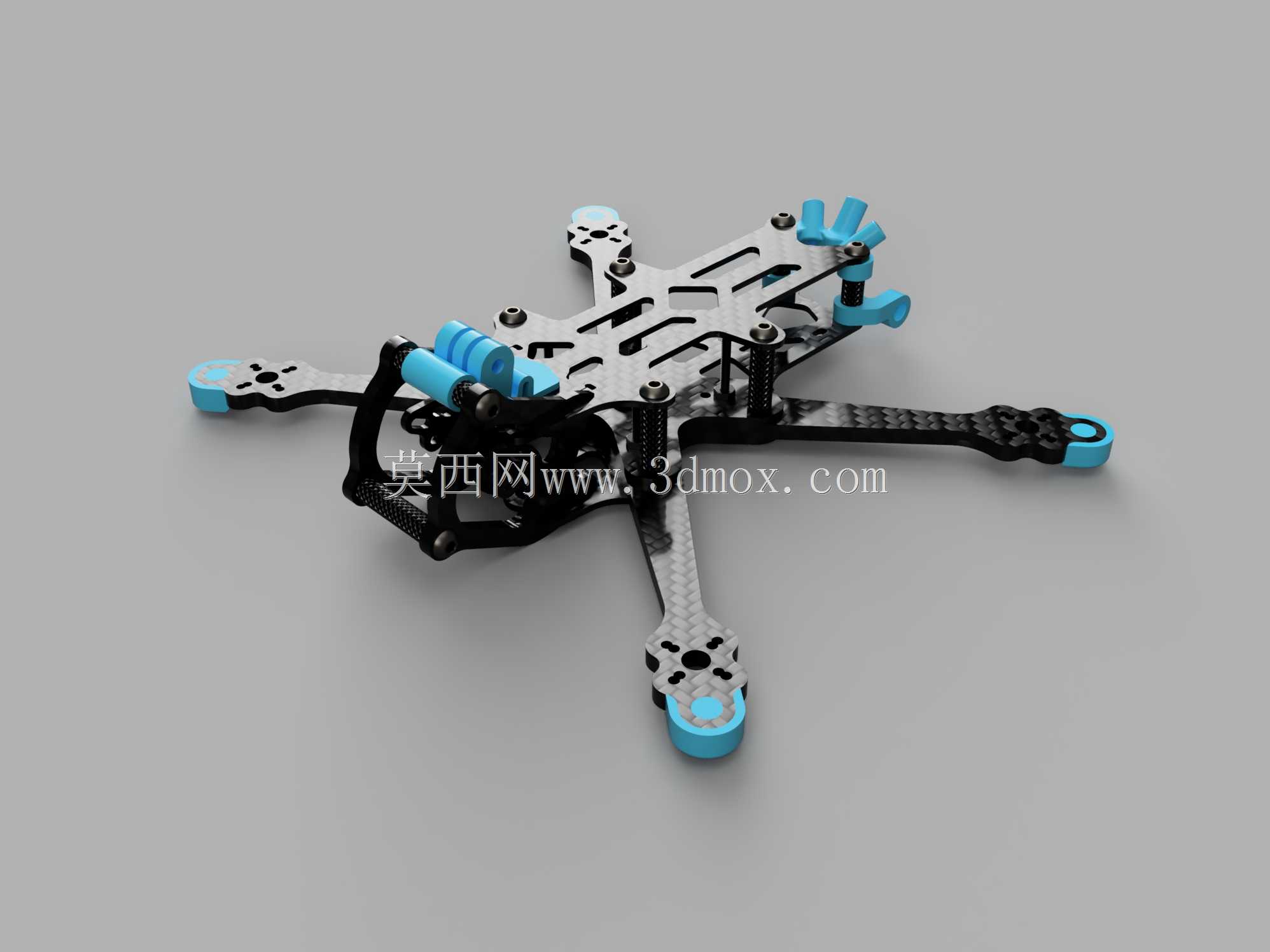

　　从结构设计思路来看，该机架主体承载件采用碳纤维板材切割成型，利用碳纤维高比强度、高比刚度的材料特性，在控制整机起飞重量的前提下，抑制机臂在电机高频振动下的谐振变形；机臂与机身主体的连接位置增设金属加固支柱，分散电机运转产生的交变拉力，避免薄板连接孔位在反复冲击下出现开裂。机架边角的蓝色部件为TPU柔性打印件，分别布置在机臂末端电机座防护位、机身前端摄像头防撞区以及顶部电池防滑垫位置，碰撞时通过柔性变形吸收冲击能量，替代硬脆的碳纤件直接承受磕碰，大幅降低炸机后的零件更换成本。

　　实际装机调试时，需先确认机臂展开后的外接安装边界：相邻电机轴的对角轴距适配3.5寸螺旋桨的回转范围，装配完成后桨叶旋转平面不会与机身走线、天线发生干涉；机身中部的堆叠安装孔位兼容通用飞控安装孔距，电调可直接贴合碳板底面布置，利用飞行过程中的迎面气流完成被动散热。前置摄像头舱的宽度预留了主流微型FPV摄像头的安装间隙，两侧柔性护角在发生正面撞击时先于摄像头触地，避免镜头偏移或传感器损坏。

　　机架底部预留的绑带槽可适配不同容量的锂聚合物电池，通过调整电池前后位置能够灵活改变整机重心，将重心控制在四个电机围成的几何中心附近，降低飞控姿态解算的补偿负荷。机臂末端的打印保护座同时起到桨叶防撞作用，在贴近障碍物飞行时，先接触墙面或障碍物的是柔性护角而非桨叶，减少高速飞行中桨叶碰碎导致的失控坠机风险。整套结构在刚性、抗摔性与自重之间取得平衡，既满足竞速飞行对机架响应速度的要求，也适配日常花飞练习的高频磕碰场景，维护时仅需更换损坏的柔性打印件，无需整体更换碳纤维主体，大幅降低长期使用的维护成本。
