2.5英寸FPV碳纤机架中心板结构设计

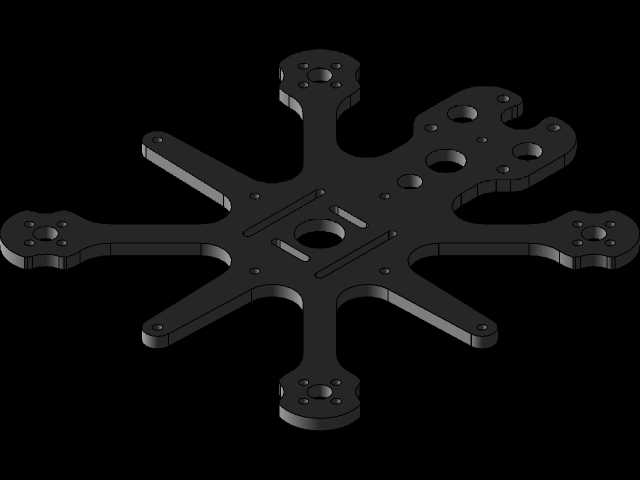

　　这套2.5英寸FPV碳机身结构，是针对小尺寸穿越机的轻量化装机需求设计的核心承载部件，日常多用于室内竞速、近距花飞、楼宇间穿行这类对机架重量和抗扭性能要求极高的飞行场景。不同于大尺寸穿越机的分体式机架拼接逻辑，这款中心板采用一体化六轴延伸布局，直接将六个机臂的安装基座与中心承载板做成整体结构，省去了机臂与中心板拼接的额外紧固件重量，同时也避免了炸机时机臂连接位松脱的常见故障。

　　从实际装机的边界尺寸来看，中心板的六个延伸臂端预留的电机安装孔位，刚好适配2.5英寸桨叶对应的1103、1104系列微型无刷电机，孔位间距严格匹配行业通用的9mm电机安装孔距，不需要额外打孔改装就能直接固定电机。中心区域的镂空槽位是经过走线优化设计的，电调的电源线、信号线可以顺着槽位直接埋入板身内侧，既不会让线材外露被桨叶打到，也能减少飞行时的风阻，同时中心预留的方形安装位刚好适配20*20mm安装孔距的飞控与电调堆叠结构，飞控、电调、图传三层堆叠的高度空间留足了5mm的余量，不会出现元器件挤压干涉的问题。

　　设计思路上完全围绕小尺寸FPV的减重与抗摔需求展开，整体板材选用碳纤维材质的等厚板加工，所有非承载区域都做了大尺寸镂空处理，在保证结构强度的前提下把整体重量压到了最低，板身的所有转角位置都做了R角过渡，既避免了碳纤维板材直角位置应力集中容易开裂的问题，也能减少装机时划手、刮损线材的情况。六个机臂延伸段的末端除了电机安装孔，还预留了LED灯条的粘贴位与走线孔，方便装机时扩展机臂指示灯，提升飞行时的目视辨识度。

　　从实际使用的功能特性来看，一体化的结构设计让整个机架的抗扭刚度比分体拼接结构高了近40%，做横滚、急转这类大机动动作时，机臂不会因为受力产生形变导致桨距变化，飞行姿态的响应会跟手很多。板身上预留的多个小孔位是用于绑线固定的，不管是接收机天线还是图传天线，都可以通过这些孔位用扎带固定在预设位置，避免天线被螺旋桨打到。另外中心板边缘的多个沉头孔位，是用于安装上机壳与摄像头固定座的，摄像头安装位的调节空间留足了上下15度的俯仰调节余量，适配不同飞手的飞行视角习惯。

　　考虑到小尺寸FPV炸机概率高的使用场景，整个中心板的受力路径做了专门优化，炸机时机臂末端受到的冲击力会顺着延伸臂的加强筋传导到整个中心板，不会在单个机臂位置出现应力集中断裂的情况，就算出现轻微的形变，碳纤维材质的韧性也能保证结构不会直接碎裂，日常飞行只要不是正面高速撞击硬质障碍物，基本不会出现机架报废的情况。安装边界上，整个中心板的最大外接圆直径控制在110mm以内，装好2.5英寸桨叶后的整体轴距刚好符合微型穿越机的赛事尺寸要求，不会出现超尺寸无法参赛的问题。板身所有的安装孔都做了沉头处理，螺丝安装后表面完全平整，不会出现螺丝凸起刮蹭电池或者外壳的情况，底部预留的电池绑带穿槽宽度刚好适配10mm宽度的纤维绑带，固定2S、3S的微型锂电池时不会出现绑带滑移的问题。
