双轨同步带式输送线结构设计

　　这套双轨带式输送结构面向车间内工件并行转运、工序间衔接和自动化产线上下料场景，常见于机加工件流转、装配线接驳、检测工位输送以及箱体、托盘类零件的短距离传送。两条独立皮带线平行布置在同一底架上，可分别承载两路工件，也可配合移栽机构、阻挡气缸或定位夹具完成双通道供料，相比单条宽皮带，更适合需要分道、并排通过或左右工位同步作业的布局。

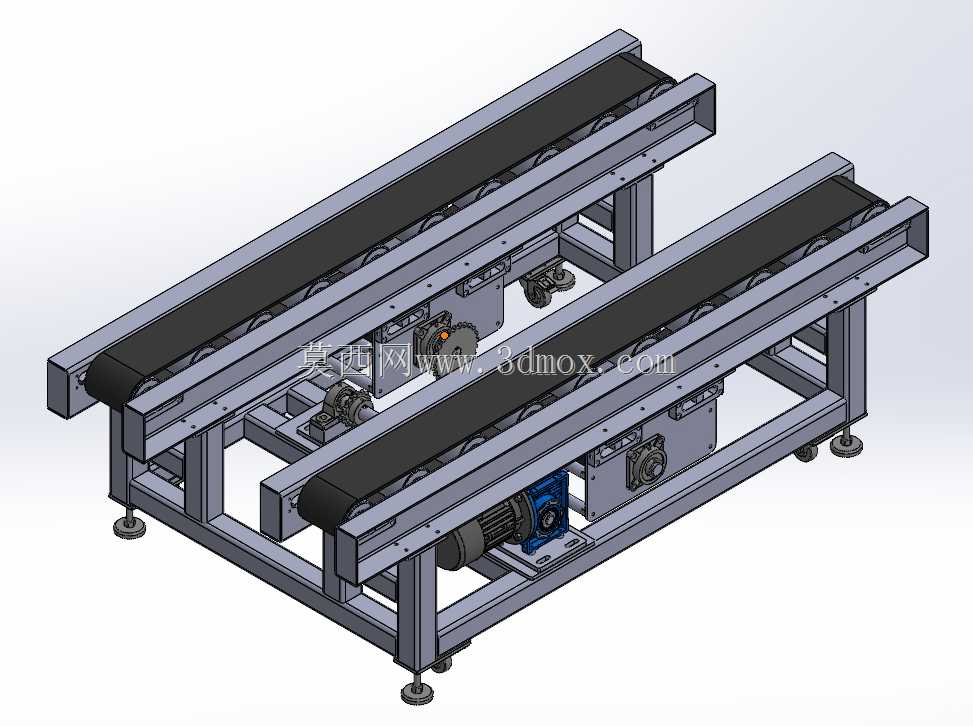

　　从结构组成看，设备主要由焊接或型材组合底架、两侧皮带支承梁、主动滚筒、从动滚筒、黑色环形输送带、驱动电机、减速器、传动件、可调脚杯和侧边防护构件组成。底架采用矩形钢管拼焊思路，立柱与横梁形成稳定框架，底部设置可调支撑脚，用于现场安装时补偿地面不平并控制输送高度。皮带下方沿长度方向布置承托面，避免长跨距皮带在负载下产生明显下垂；滚筒两端保留轴承安装位，从动端设置张紧调节结构，通过螺杆或滑移座调整皮带松紧，保证运行时不跑偏、不打滑。

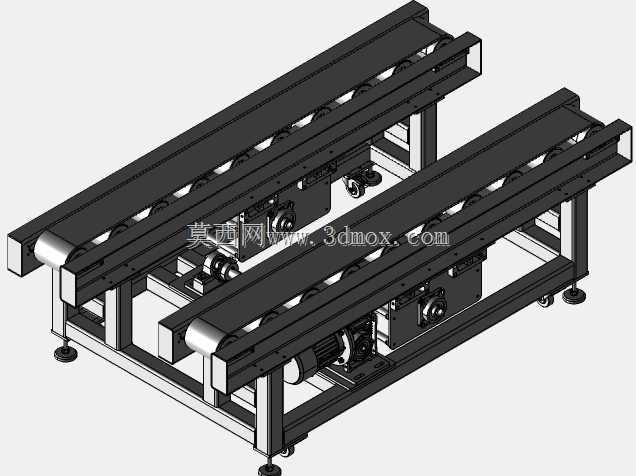

　　驱动部分布置在输送线端部或侧下方，电机经减速器带动主动滚筒，扭矩通过滚筒与皮带接触面传递。三维结构中可以看到电机安装板、张紧螺栓和传动护罩位置，设计时需要校核电机功率、滚筒直径、皮带速度与工件重量之间的匹配关系。对于频繁启停、工件定位或与自动线联动的场合，还可在该结构基础上增加刹车电机、伺服驱动、光电传感器安装支架和挡停机构。

　　外形边界方面，双轨并列后整体宽度明显大于单轨皮带机，长度方向由输送工位决定，高度通常按人机操作或设备接驳面确定。现场布置时需预留电机侧检修空间、滚筒张紧调节空间以及皮带更换空间；底架脚杯周围应避免与地面线槽、设备基础干涉。若用于机床加工单元，输送线高度需与机床出料口、料道或机械手抓取面对齐；若用于装配线，则要兼顾工人操作半径和工件过渡间隙。

　　建模时重点表达了机架层级、滚筒同轴关系、皮带闭环路径、驱动组件安装位置和双轨间距。结构思路强调模块化：输送段长度可按工位需求延伸，驱动端和张紧端形成标准模块，中间支承段按实际跨距补强。皮带两侧梁体既承担导向和支承，也为后续加装护栏、传感器、开关支架提供安装基础。整体结构简洁、承载路径清晰，适合作为自动化物流线、机床上下料线和车间工序转运设备的设计参考。
