可伸缩剪叉结构辊筒输送工作台

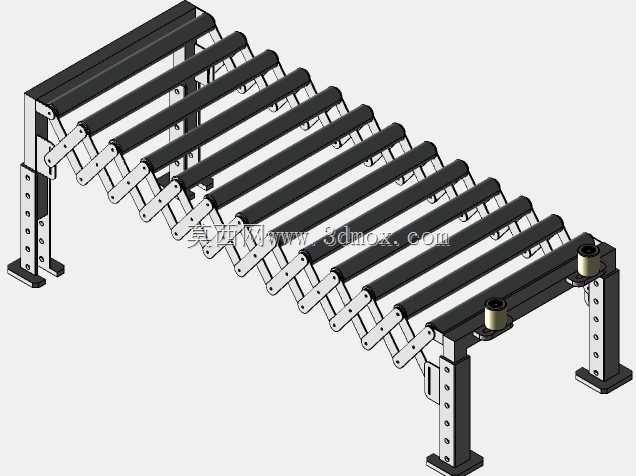

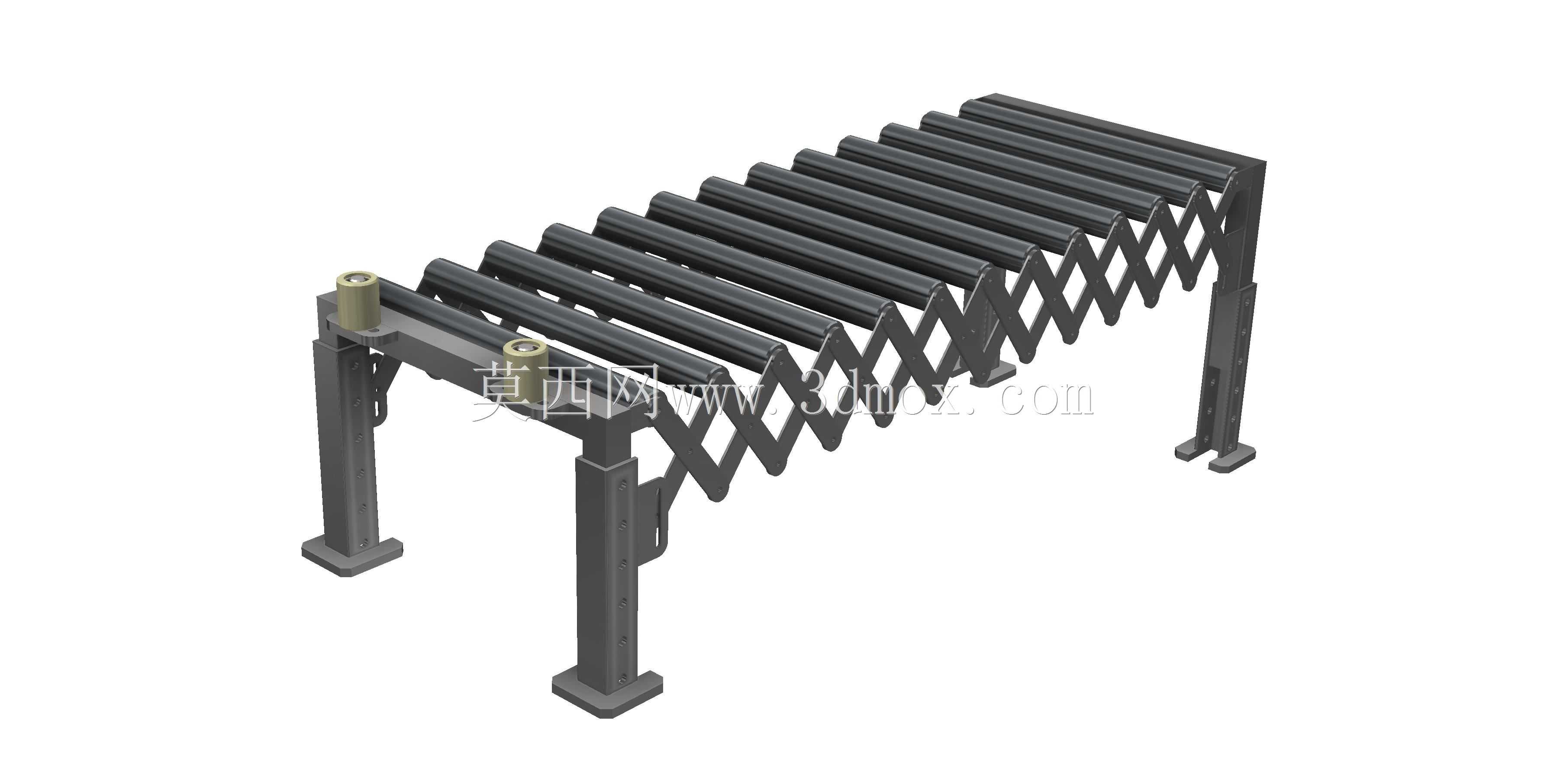

　　这款可扩展辊筒输送结构，主要面向车间内零散工位间的物料转运、机床上下料辅助接驳场景，在多工序离散加工的车间布局里，固定长度的输送台往往无法适配工位调整、临时物料接驳的需求，这种带剪叉伸缩结构的辊道可以灵活调整整体长度，适配不同间距的设备对接需求，不用额外定制多段固定输送架，能减少车间内工装的重复投入。从结构设计来看，主体支撑采用方管焊接支腿，底部带方形安装脚盘，可通过膨胀螺栓与地面固定，也可根据需求加装脚轮实现整体移位，支腿与上部辊架的连接位置预留了高度调节余量，能适配不同高度的设备出料口，避免对接出现高度差导致的物料卡滞。上部的辊筒采用等间距排布，单根辊筒两端通过轴承座固定在两侧的边梁上，转动阻力小，

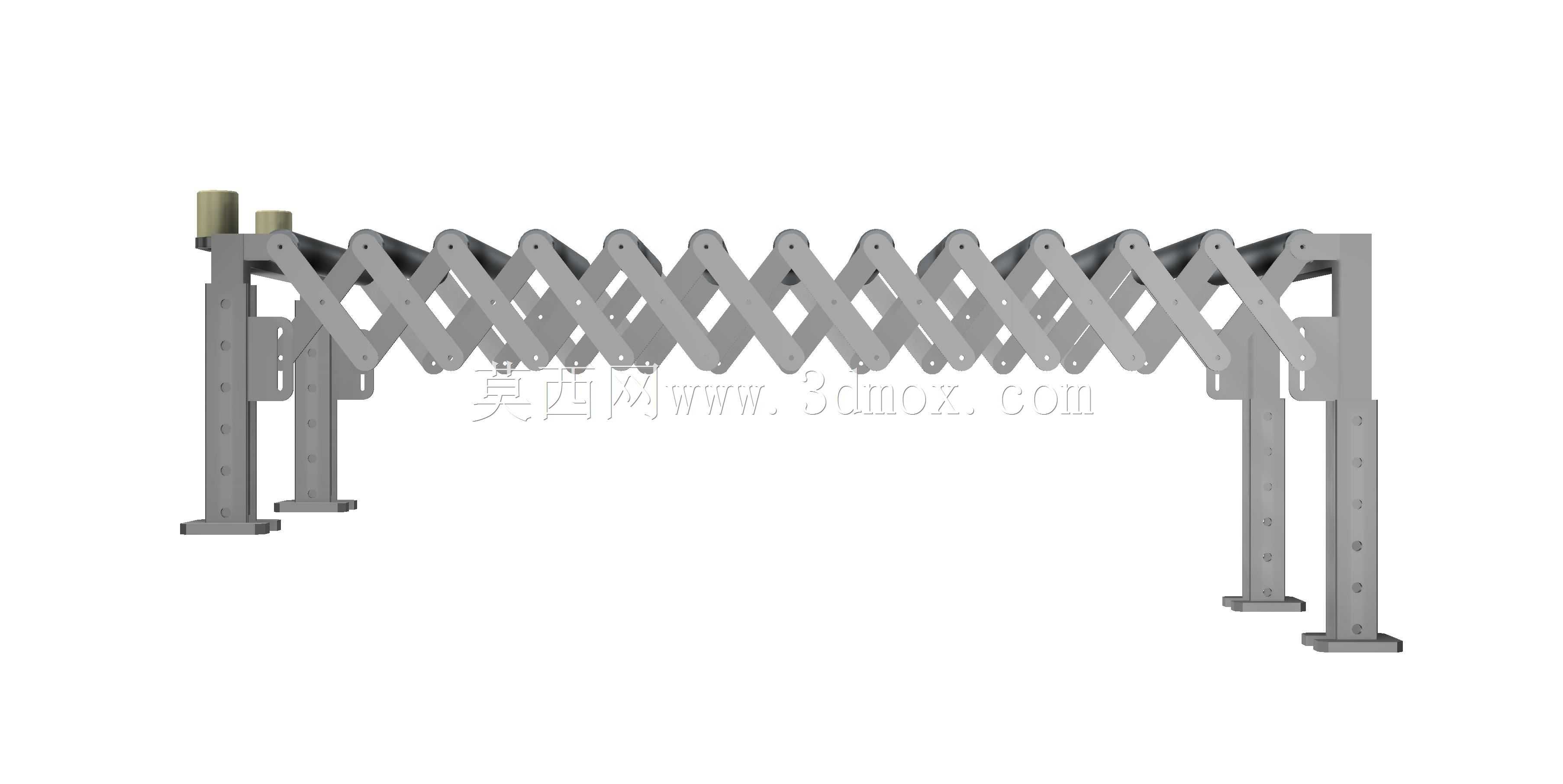

　　承载时辊筒形变量控制在合理范围内，可输送常规的箱装工件、板类加工件，单段完全收缩时长度可控制在1米以内，完全伸展后长度可达3米以上，伸缩动作依靠两侧的剪叉连杆机构实现，剪叉臂采用等长的扁钢冲压成型，铰接点采用销轴连接，伸缩过程中两侧边梁始终保持平行，不会出现辊筒偏斜的情况，伸展到所需长度后，可通过侧边的锁止销固定剪叉的开合角度，避免使用过程中架体自行伸缩。设计时特意将辊筒的上平面与支腿顶部的定位凸台做了高度差预留，支腿顶部的定位凸台可作为物料的侧向定位基准，当输送板类工件时，可在凸台位置加装导向挡条，防止物料输送过程中从侧边滑落。安装边界方面，支腿的横向间距与辊筒的长度匹配，整体宽度不超过0.8米，不会占用过多的车间通道空间，

　　固定安装时地面的水平度误差控制在千分之三以内即可保证辊筒转动顺畅，无需额外做复杂的地基处理。在实际生产场景中，这类伸缩辊道常布置在CA6140等普通车床的出料侧，承接加工完成的轴类、盘类工件，也可用于装配线上的临时物料接驳，当工位调整时，无需拆卸整体结构，只需松开锁止销调整长度后重新固定即可投入使用，相比固定长度的输送台，对车间多变的生产布局适配性更强。结构上没有复杂的传动部件，日常维护只需定期给辊筒轴承、剪叉铰接点加注润滑脂即可，故障率极低，适合机加工车间、装配车间的多场景辅助输送使用。
