FSAE方程式赛车后双叉形悬架摆臂总成

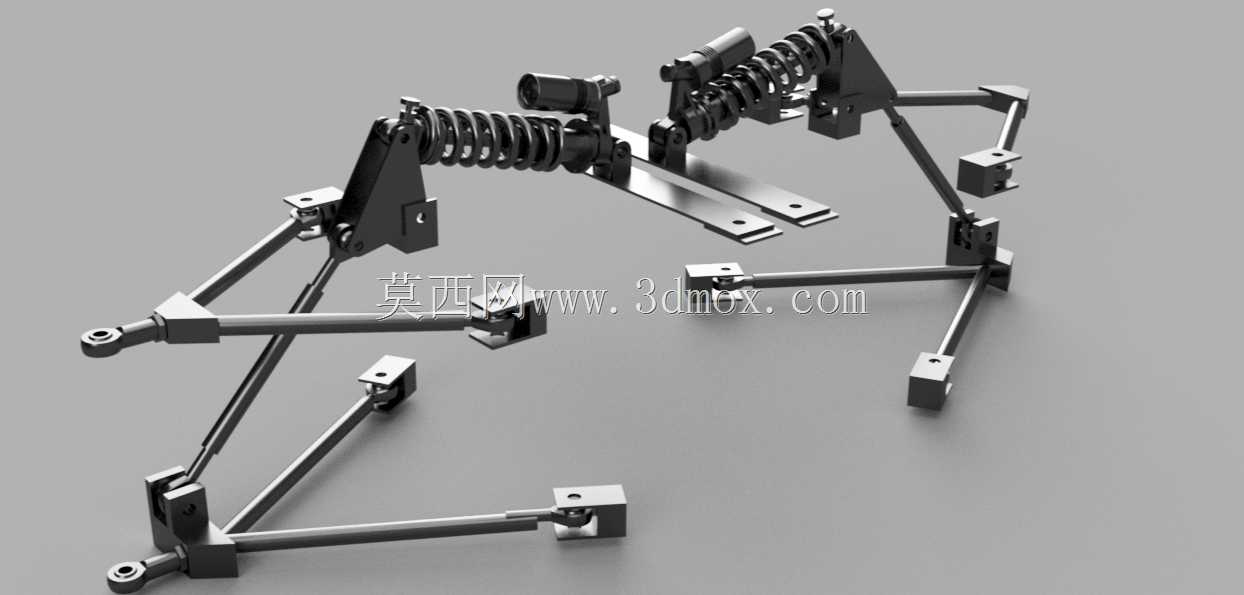

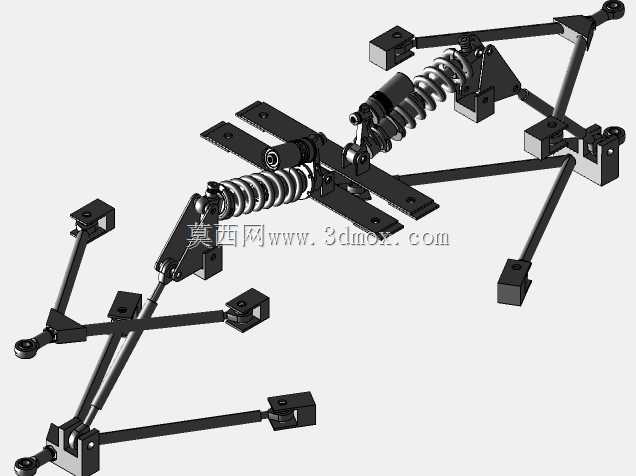

　　这套后悬架构件面向大学生方程式赛车的后轮承载与导向需求开发，整套结构围绕双叉臂独立悬架的运动几何展开，左右两侧对称布置，核心作用是在赛车过弯、制动、加速工况下约束车轮的运动轨迹，同时通过螺旋弹簧与阻尼元件吸收路面冲击，保证轮胎接地姿态与抓地性能。

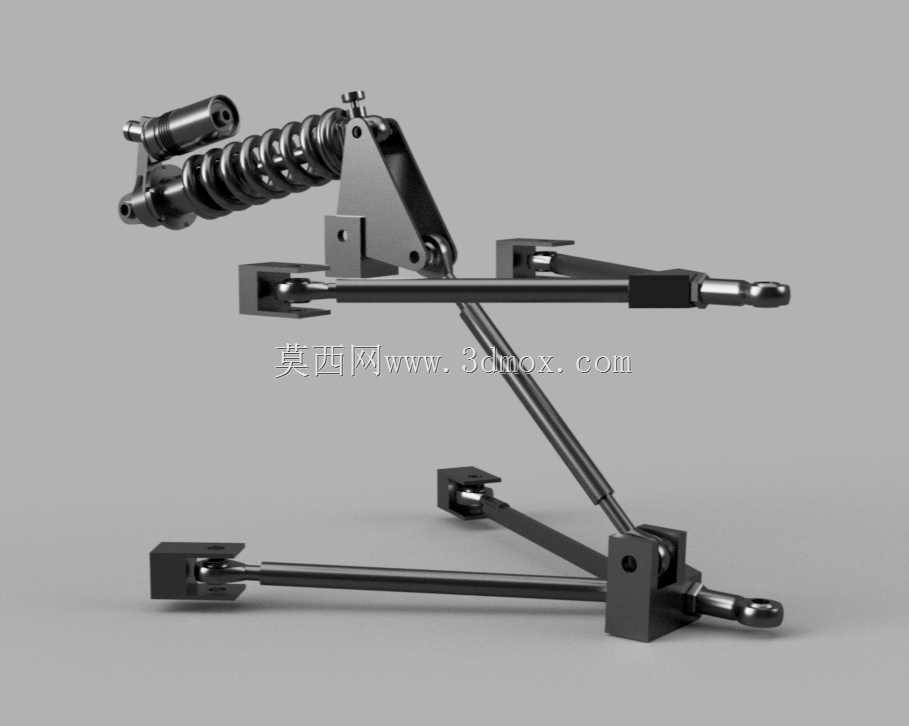

　　从实际装车边界来看，摆臂总成的内侧铰接点全部对接车架后部的钢管焊接节点，外侧通过转向节立柱连接轮毂轴承单元，上下控制臂均采用杆端关节轴承搭配空心连杆的结构，这种布置可以在装配阶段微调臂长，精准补偿车架焊接公差，把车轮外倾角、前束角的初始定位参数控制在设计区间内。连杆与安装支座之间全部采用螺栓紧固，不需要在赛场对主体结构做二次焊接，拆装维护时可以单独更换受损的单根摆臂，不需要整体拆卸悬架模块。

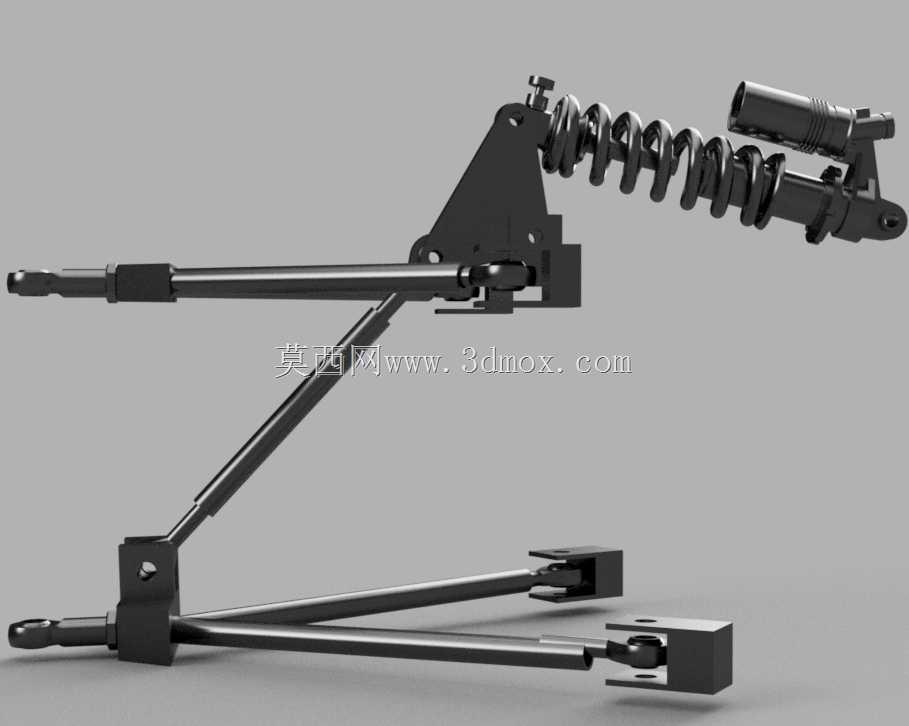

　　设计阶段优先校核了悬架的运动干涉问题：车轮在全行程跳动过程中，上下叉臂的摆角范围避开了传动半轴、刹车卡钳以及车身覆盖件的运动包络，弹簧阻尼单元采用斜置布置，杠杆比经过匹配，把车轮端的冲击载荷按设定比例传递到阻尼器上，既可以控制悬架偏频满足赛道操控需求，也能避免阻尼器行程不足出现打底问题。所有金属支座的安装孔位都预留了足够的扳手操作空间，赛场调试时调整垫片、更换铰接轴承都不需要拆解周边附件。

　　结构外形上整套悬架没有多余的冗余造型，受力大的立柱支座采用块状铣削结构，连杆部分用空心管材减重，整体安装宽度匹配FSAE赛车后部车架的轮距设计边界，弹簧上座的安装位置预留了不同刚度弹簧的互换空间，车队可以根据不同赛道的抓地特性快速更换弹性元件，调整整车侧倾刚度。摆臂铰接点的衬套选用关节轴承，可在车轮受侧向力产生小幅度偏转时自由转动，避免连杆出现附加弯曲应力，整套结构同时兼顾了赛道动态性能与赛场快速维保的实操需求。
