FSAE赛车后悬架转向节结构设计

项目分类:汽车类 发布时间:2023-09-15 ID:711131
  • FSAE赛车后悬架转向节结构设计
  • FSAE赛车后悬架转向节结构设计
  • FSAE赛车后悬架转向节结构设计
  • FSAE赛车后悬架转向节结构设计
  • FSAE赛车后悬架转向节结构设计

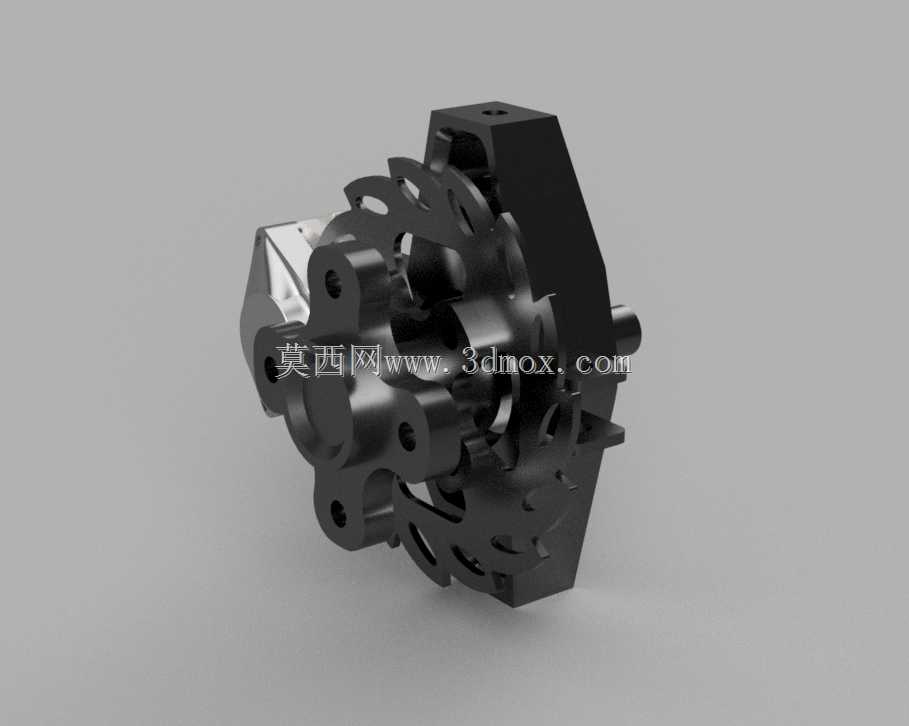

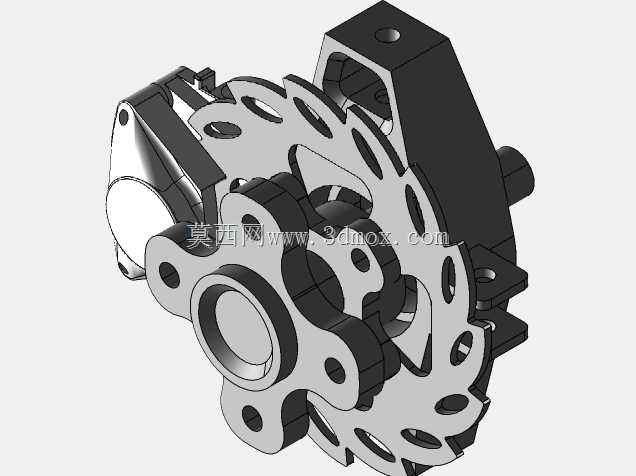

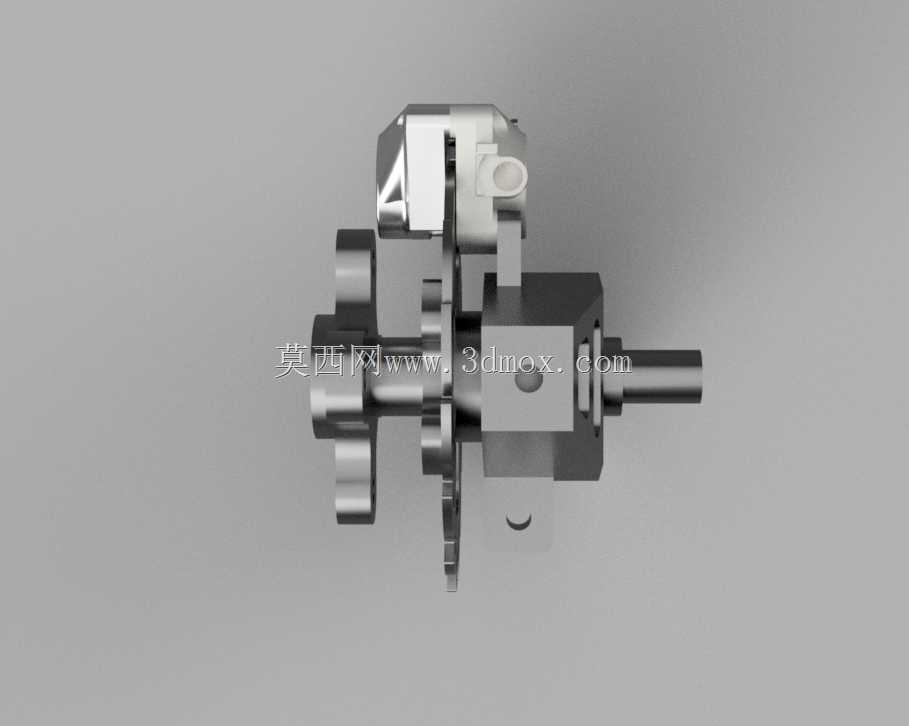

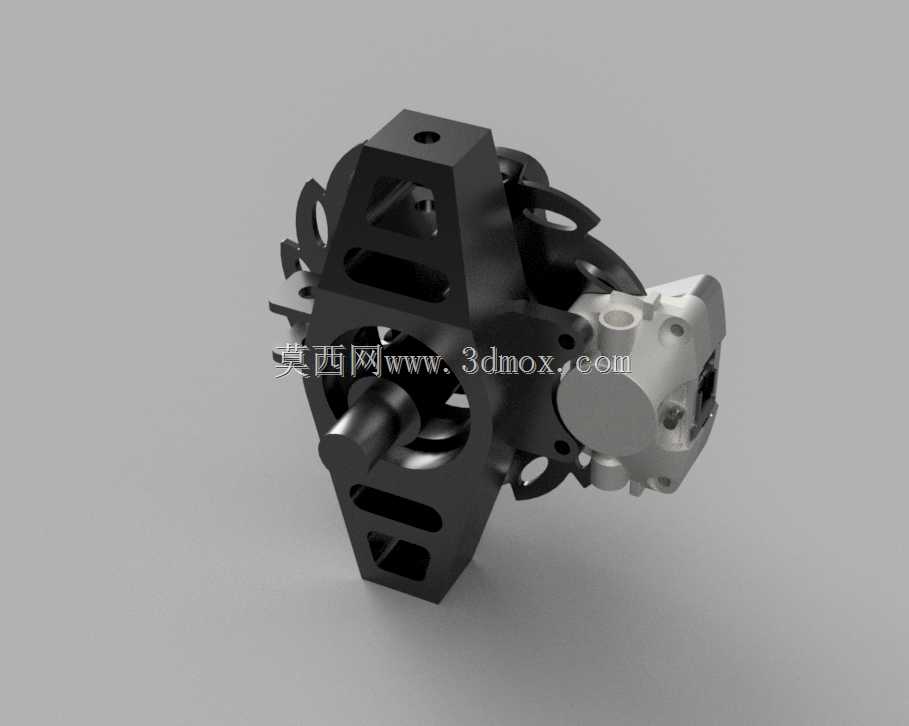

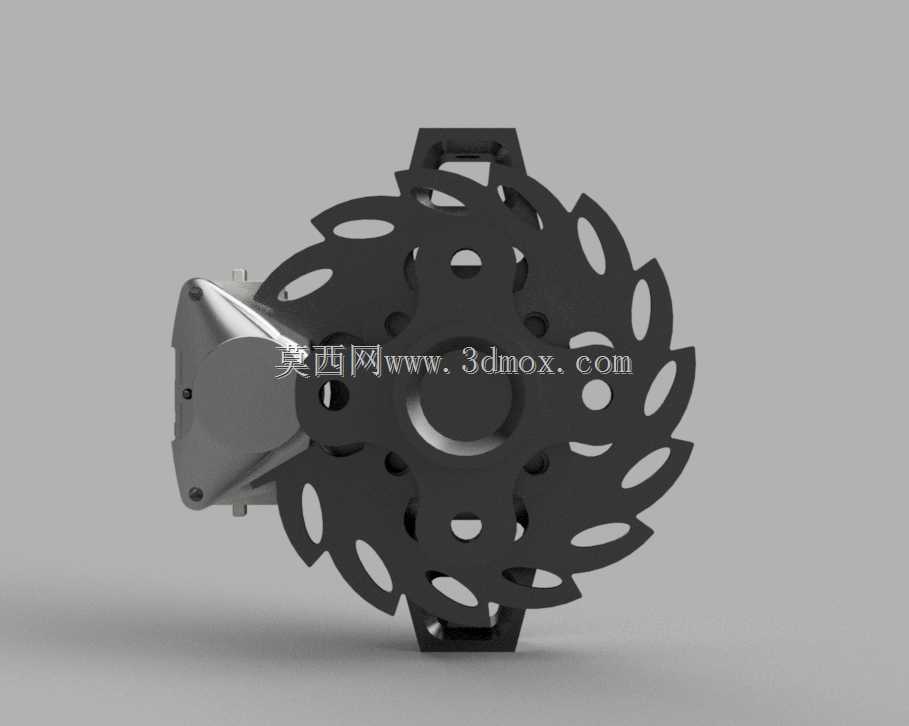

  该转向节作为FSAE赛车后悬架系统的核心承载连接件,直接承担后轮与悬架摆臂、制动卡钳、轮毂单元的连接定位功能,在赛车极限过弯、制动、加速工况下传递多向复合载荷,是保障后轮定位参数稳定、底盘操控响应精准的关键部件。设计阶段首先围绕赛事规则限定的轮距、轮胎规格参数,确定转向节的安装边界:轮毂轴承安装位的同轴度公差控制在0.02mm以内,避免高速行驶下轮毂出现偏摆抖动;各摆臂连接点的硬点坐标完全匹配前期悬架K&C特性仿真结果,确保车轮外倾角、前束角在悬架跳动过程中的变化量符合设计预期,避免轮胎出现异常偏磨。结构设计上采用一体化镂空构型,在保证结构强度的前提下尽可能去除非承载区域的材料冗余,通过拓扑优化确定各受力筋条的走向与厚度,

  对应制动卡钳的安装面预留足够的加工余量,保证卡钳安装后与制动盘的端面跳动量满足制动系统的装配要求。转向节与上横臂、下横臂、转向拉杆的连接位均设计为带衬套压装的孔位结构,孔位端面加工有定位凸台,避免衬套压装后出现轴向窜动,同时各连接点的受力方向与筋条走向保持一致,让载荷能够沿筋条顺畅传递到主体结构,减少应力集中风险。实际装车场景中,该部件需要承受过弯时的侧向载荷、制动时的纵向力矩以及路面传递的垂向冲击,因此在结构过渡区域全部采用大圆角过渡设计,避免锐角结构带来的应力集中问题,对应轮毂安装的法兰面设计有均匀分布的螺栓孔,孔位位置度公差严格匹配轮毂单元的安装要求,保证车轮装配后的动平衡精度。外形尺寸方面,整体轮廓完全避让制动盘、轮辋的内部空间,避免转向或悬架跳动过程中出现运动干涉,卡钳安装位的伸出长度根据所选制动卡钳的偏置距确定,保证制动盘中心面与卡钳摩擦片中心面重合,减少制动时的偏磨力矩。
