FSAE赛车前悬双叉形摆臂结构设计

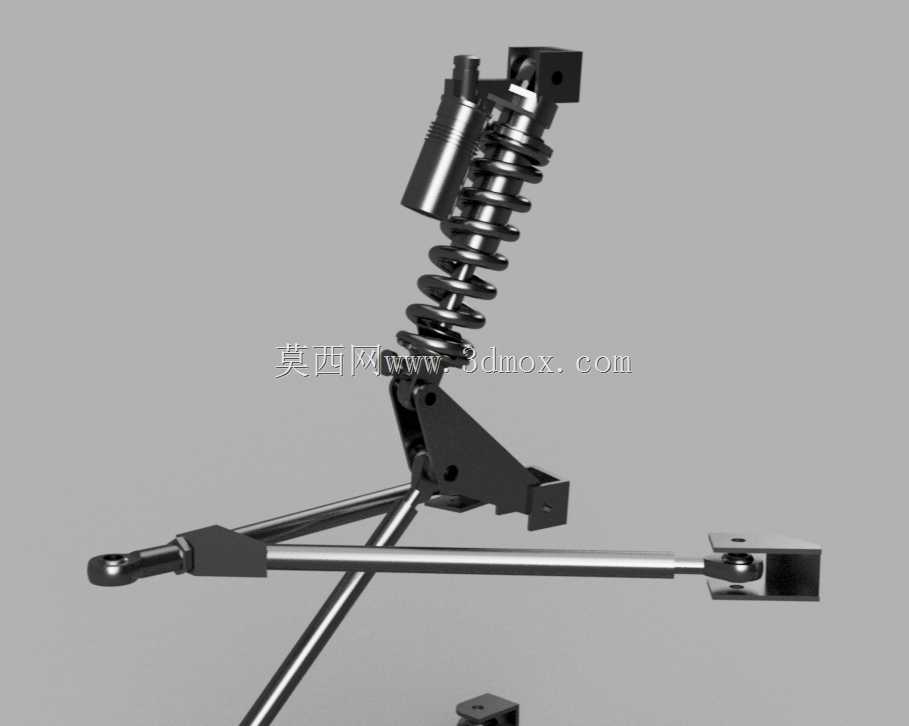

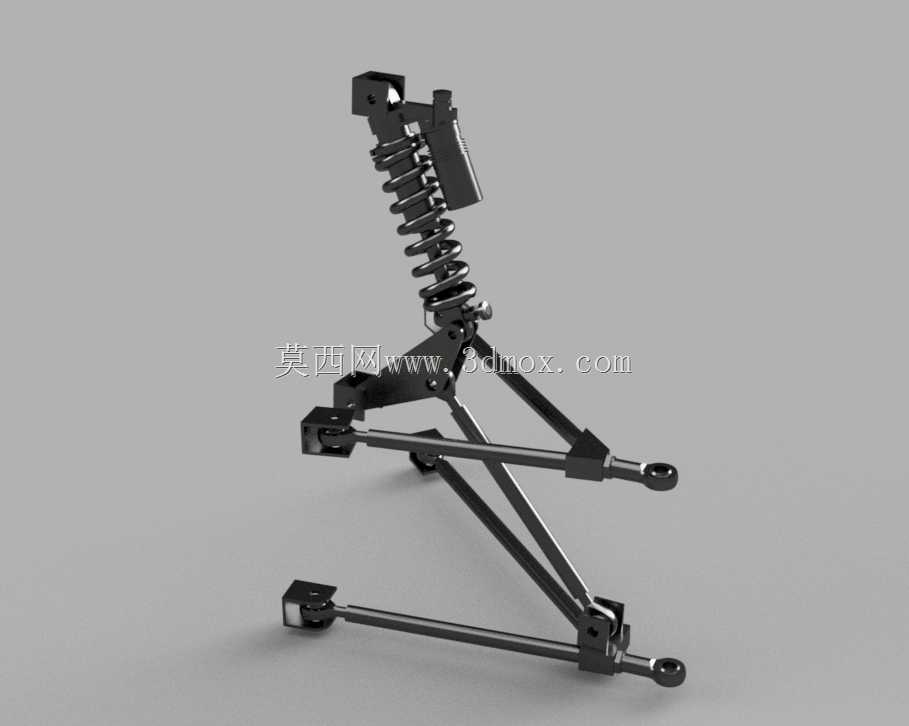

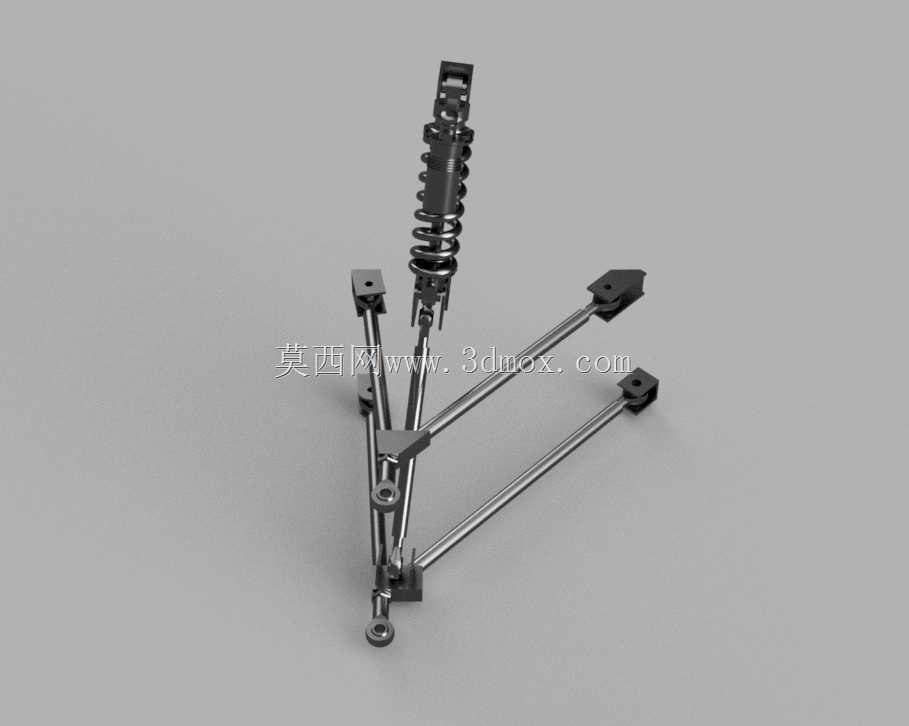

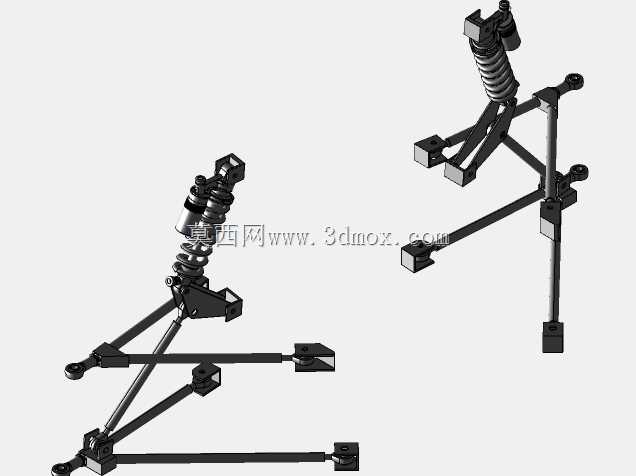

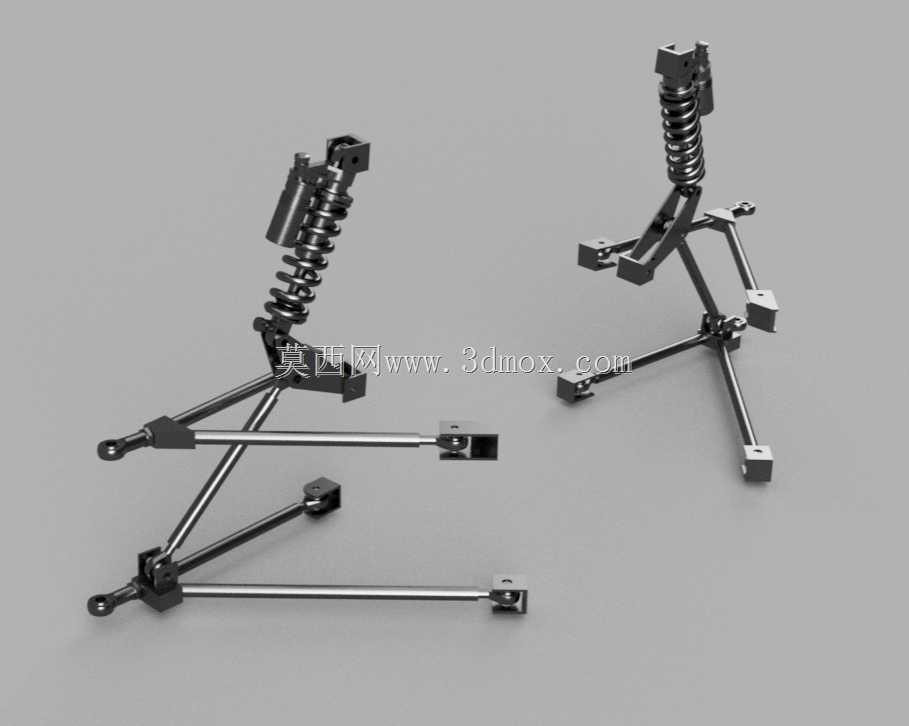

　　这套双叉形摆臂结构是专为FSAE方程式赛车开发的前悬架核心承载部件，在学生方程式赛事的整车底盘调校场景中，承担着连接车轮转向节与车架主体、传递路面载荷、约束车轮运动轨迹的核心作用。从实际装车的功能逻辑来看，该摆臂采用上下不等长叉臂的经典布局，配合螺旋弹簧与阻尼器集成的减震单元，能够在赛车过弯、制动、通过起伏路面时，精准控制车轮外倾角、前束角的变化幅度，保证轮胎接地面积始终处于最优区间，避免极限工况下轮胎抓地力大幅流失。设计过程中优先考虑了安装边界的适配性，上下叉臂的硬点坐标完全匹配常见FSAE钢管车架的前舱安装位，摆臂两端的杆端关节轴承安装座预留了足够的调节余量，工程师可根据不同赛道的调校需求，通过调整拉杆长度快速改变车轮定位参数，

　　无需重新加工主体结构。结构受力层面，叉臂主体采用空心钢管焊接成型的三角稳定结构，在保证侧向、纵向承载刚度的前提下尽可能降低簧下质量，减震器的上安装点直接与车架上部的减震塔位对接，下安装点固定在下叉臂的载荷集中区域，能够将路面冲击产生的垂直力顺畅传递到车架主体，避免局部应力集中导致的结构失效。从安装尺寸来看，整套摆臂装配完成后的横向宽度适配1200-1300mm轮距的FSAE赛车前轴，上下叉臂的垂直间距预留了足够的减震行程空间，转向拉杆的布置位置避开了减震器跳动的干涉区间，车轮上下跳动过程中不会出现部件运动卡滞的问题。实际建模时所有焊接节点都做了应力释放的圆角过渡处理，安装孔位的同轴度、端面垂直度都按照赛车级零部件的加工公差设定，既能够满足赛事中高强度载荷的使用要求，也能适配学生车队常规的机加工、焊接加工条件，不需要特殊的定制工艺即可完成实物制作。
