Unitronics爵士乐带以太网口控制器三维建模

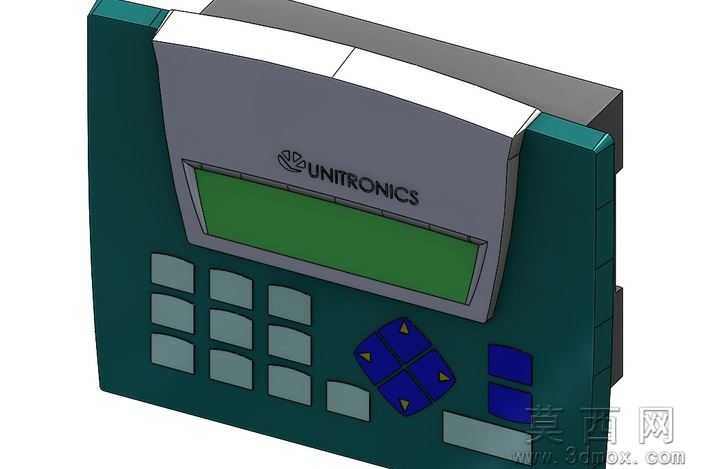

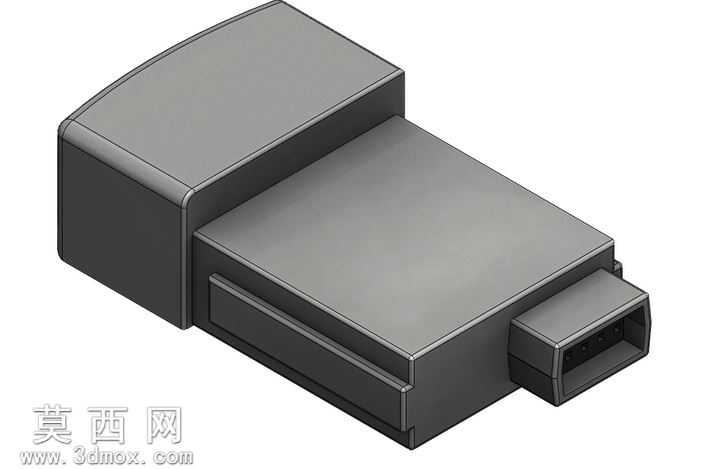

本次建模对象为Unitronics品牌爵士乐系列集成以太网接口的一体式控制器，建模前期以官方发布的PDF尺寸图纸为核心参考依据，因公开渠道无对应成品三维模型可供参考，故全程采用自底向上的建模逻辑完成整体结构搭建。建模过程中优先保证墙体安装所需的关键外形尺寸、安装孔位参数的1:1还原，确保模型可直接用于工控柜布局设计、安装干涉校验等实际工程场景。模型主体分为深墨绿色塑料壳体、上盖灰色操作面板、绿色液晶显示屏区域、功能按键组、以太网通讯接口模块几个核心部分，壳体部分采用抽壳特征完成壁厚设计，边缘处做了符合工业产品规范的圆角过渡处理，避免尖锐棱角带来的加工安全隐患；操作面板区域通过分割面特征区分屏幕安装位、按键排布区，屏幕区域添加了轻微的内凹结构模拟真实产品的屏幕嵌装效果，表面赋予半透明哑光材质模拟液晶面板的显示质感。按键组分为三列灰色功能按键、蓝色方向导航键、两枚蓝色功能快捷键，每个按键都做了独立的凸台特征，还原真实按键的凸起触感结构，按键表面通过贴图特征印制对应方向标识与功能符号，保证外观辨识度。建模过程中特意融入了MJ20-PRG型号以太网插头的适配结构，在控制器侧面对应位置预留了标准以太网接口的安装槽位，接口内部的弹片、引脚结构做了简化处理，既保证接口位置的尺寸准确性，又避免模型面数过于冗余影响装配调用效率。材质分配阶段，壳体部分赋予哑光深绿工程塑料材质，添加轻微的颗粒质感模拟工控产品常用的ABS阻燃塑料表面效果；面板区域赋予浅灰色哑光塑料材质，与壳体形成明确的视觉区分；按键部分的蓝色导航键采用饱和度稍高的哑光蓝色塑料材质，灰色功能键与面板材质保持统一，屏幕区域赋予低透明度的深绿色玻璃材质，模拟单色液晶屏的熄屏状态效果。整体建模未做过度的外观美化处理，核心侧重安装尺寸、接口位置、操作区域布局的精准还原，可直接用于工控系统的三维布局演示、安装方案模拟、产品展示动画制作等场景，以太网接口部分的结构预留也方便后续直接搭配标准网线插头模型完成通讯链路的装配展示，面板按键的排布完全参照官方实物布局，可用于操作界面的交互演示原型搭建。
