艾伦Bradley1756L64型PLC控制器三维建模作品

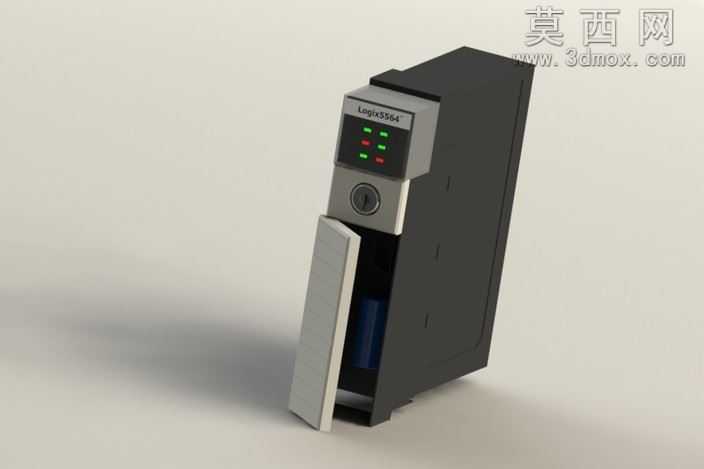

本作品为艾伦Bradley品牌1756L64型号PLC CPU模块的三维建模成果，建模过程以还原实物真实外观与结构特征为核心目标，首先通过参考实物的多视角实拍素材，梳理模块的整体轮廓比例，确定主体长方体外壳的长宽高尺寸基准，先搭建基础的块体框架，再逐步细化各部分结构细节。建模时重点还原了模块正面的状态指示灯区域，精准排布多组红绿状态指示灯的位置，还原指示灯旁的标识区域细节，同时还原正面的钥匙锁孔结构，还原锁孔周边的金属质感边框细节；针对模块下部的翻盖结构，单独建模还原翻盖的开合角度与衔接缝隙，翻盖打开后露出的内部插槽结构也做了对应还原，保证结构逻辑与实物一致。材质渲染阶段，为模块主体外壳赋予哑光深灰工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，正面操作区域的金属边框赋予拉丝金属材质，调整反射参数还原金属的细微光泽，指示灯区域分别赋予红、绿半透明发光材质，模拟指示灯通电后的透光效果，翻盖部分采用浅灰哑光塑料材质，与主体外壳形成合理的色彩区分，钥匙锁孔部分做金属镀铬材质处理，还原锁具的金属亮面质感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮模块主体，补光弱化暗部死黑区域，添加微弱的环境反射提升材质真实感，最终呈现出与实物高度一致的视觉效果。整个建模过程严格遵循工业产品建模的规范，所有结构的比例、位置都与实物保持一致，没有添加多余的臆造结构，既保证了外观的还原度，也清晰展现了该PLC CPU模块的外部结构特征，可用于工控场景的三维展示、教学演示等相关用途。
