布拉德利ControlLogix可编程控制器机架演示模型

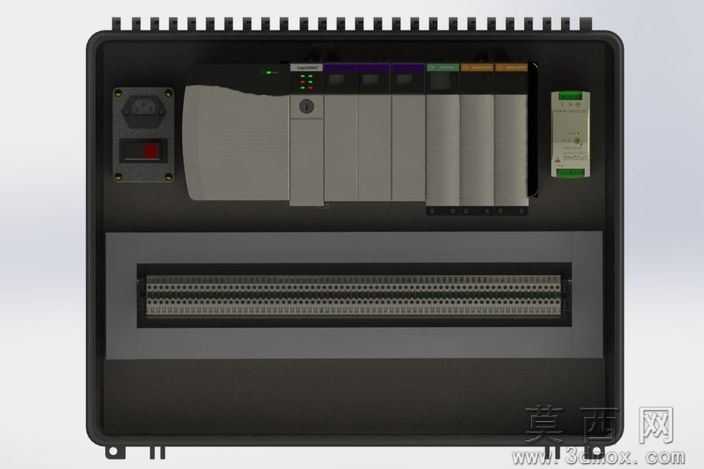

本模型为罗克韦尔布拉德利ControlLogix系列可编程控制器机架演示三维模型，建模过程严格参照实物1:1比例还原，首先通过测绘获取机架外壳、模块插槽、电源模块、CPU模块、IO模块、接线端子排的精准尺寸参数，在三维软件中先搭建整体机架的基体框架，对机箱外壳的散热齿、侧边固定卡扣、电源开关、状态指示灯开孔等细节逐一进行特征建模，保证外壳的圆角过渡、壁厚参数与实物完全一致。模块部分按照ControlLogix系列的标准模块尺寸进行分件建模，每个模块的面板标识区域、模块插拔卡扣、侧边连接导轨都做了精细化还原，模块插入机架后的装配间隙严格控制在实物公差范围内，还原真实的模块插接装配关系。材质设置上，机架外壳采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原工业工控设备的磨砂质感；模块面板根据不同功能模块区分材质，电源模块的绿色标识区域、CPU模块的状态指示灯区域采用半透明塑料材质，模拟指示灯的透光效果；接线端子排采用浅灰色硬质塑料材质，端子的金属接片部分赋予金属材质，调整金属的反射参数还原接插件的金属光泽。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果，补光消除模块缝隙处的死黑阴影，轮廓光勾勒机架边缘轮廓，突出整体的结构层次感，同时对模块面板的文字标识区域做了贴图处理，还原真实模块的型号标识、状态标识细节。设计思路上以演示ControlLogix系统的机架装配结构为核心，完整呈现PLC机架从电源模块、主控模块到IO扩展模块的排布逻辑，清晰展示机架背板连接、模块插接、端子接线的结构关系，可用于工控教学演示、工业场景布局展示使用，模型结构完整，各部件可单独拆分用于装配动画制作，能够直观展现该系列PLC的硬件组成形态。
