川崎多级离心式压缩机转子结构

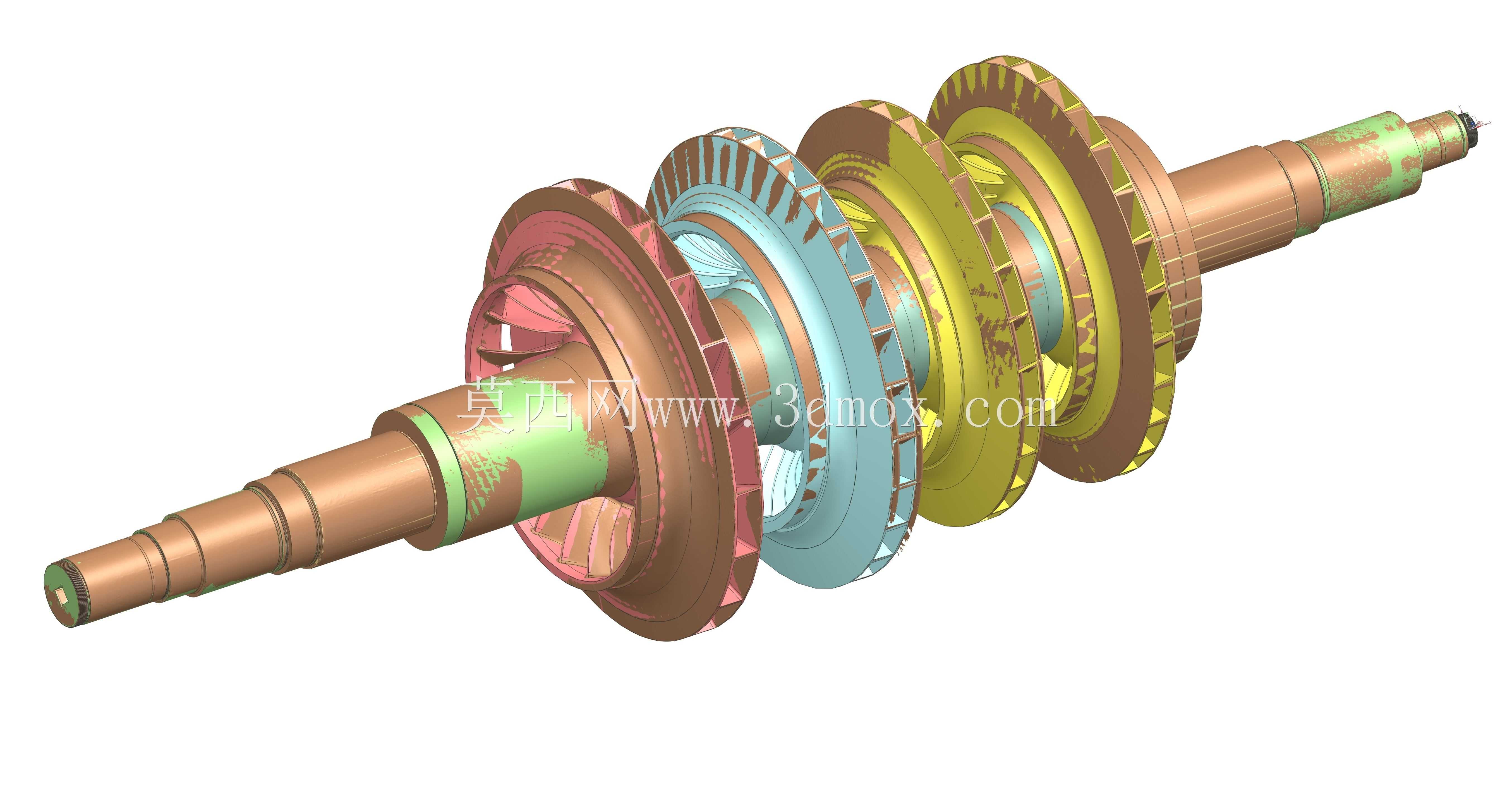

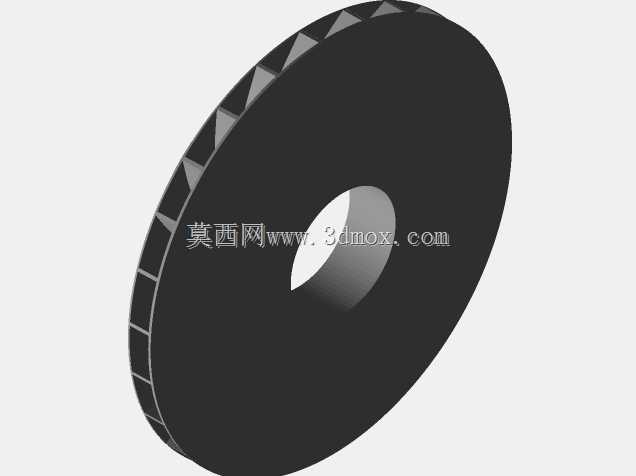

　　该转子组件作为离心式压缩机的核心做功部件，直接决定整台设备的气体压缩效率与运行稳定性，广泛应用于石油炼化气体增压、工业流程空气输送、制冷系统冷媒压缩等场景，是透平流体机械中完成能量转换的核心载体。整套转子采用多级叶轮串联布置结构，沿主轴轴向依次排布不同直径的闭式叶轮，各级叶轮间通过轴套实现轴向定位，轴肩与锁紧结构配合完成整套转动部件的轴向固定，可有效抵消高速旋转下产生的轴向窜动，保证运行过程中叶轮与蜗壳、密封件的间隙处于设计允许范围内。设计阶段首先依据工况要求的压比、流量参数确定叶轮级数与各级叶轮的型线参数，每一级叶轮的叶片型线经过流体仿真优化，可减少气体在流道内的涡流损失，提升气体动能向压力能的转换效率；主轴采用阶梯轴结构设计，

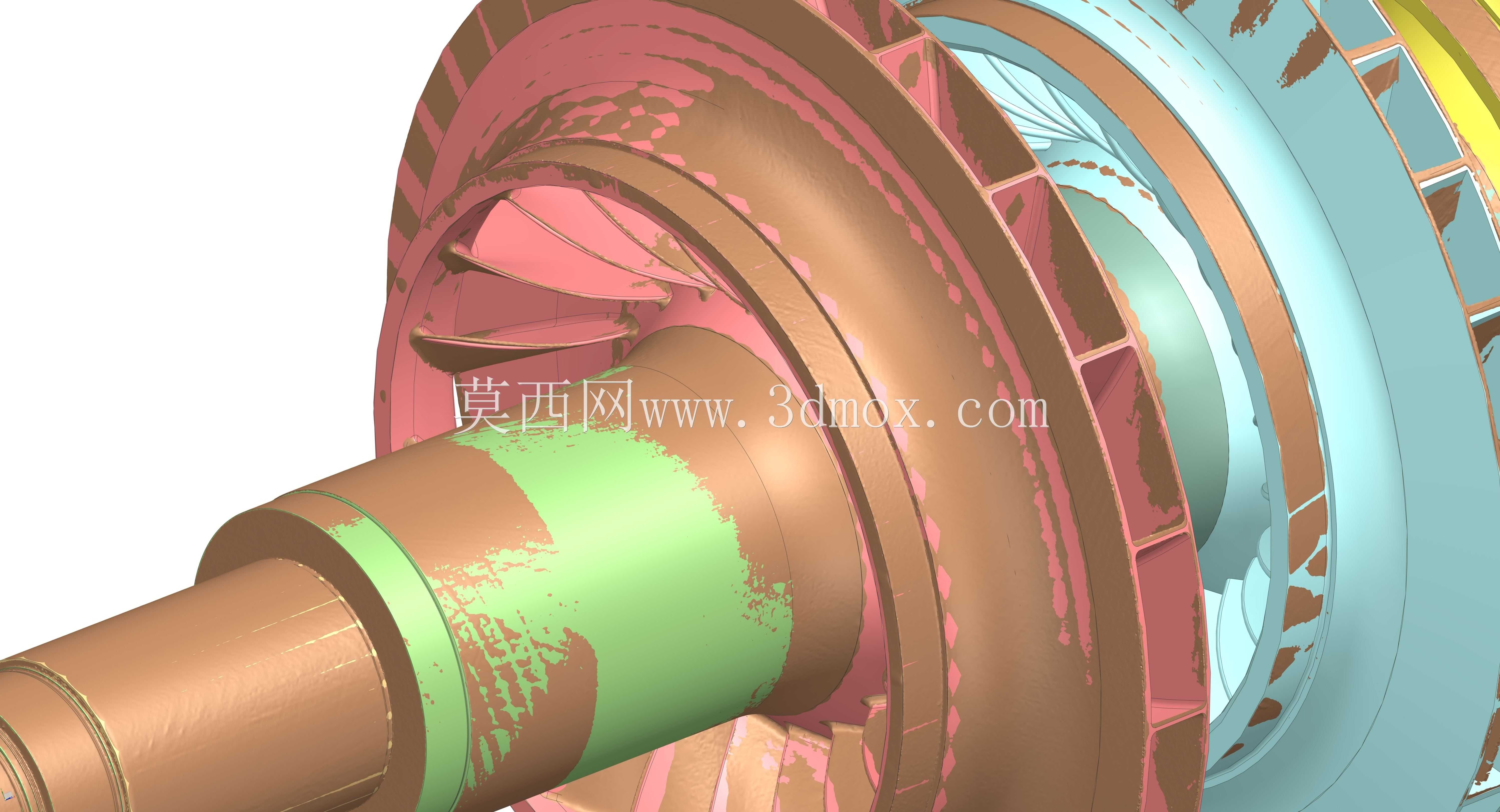

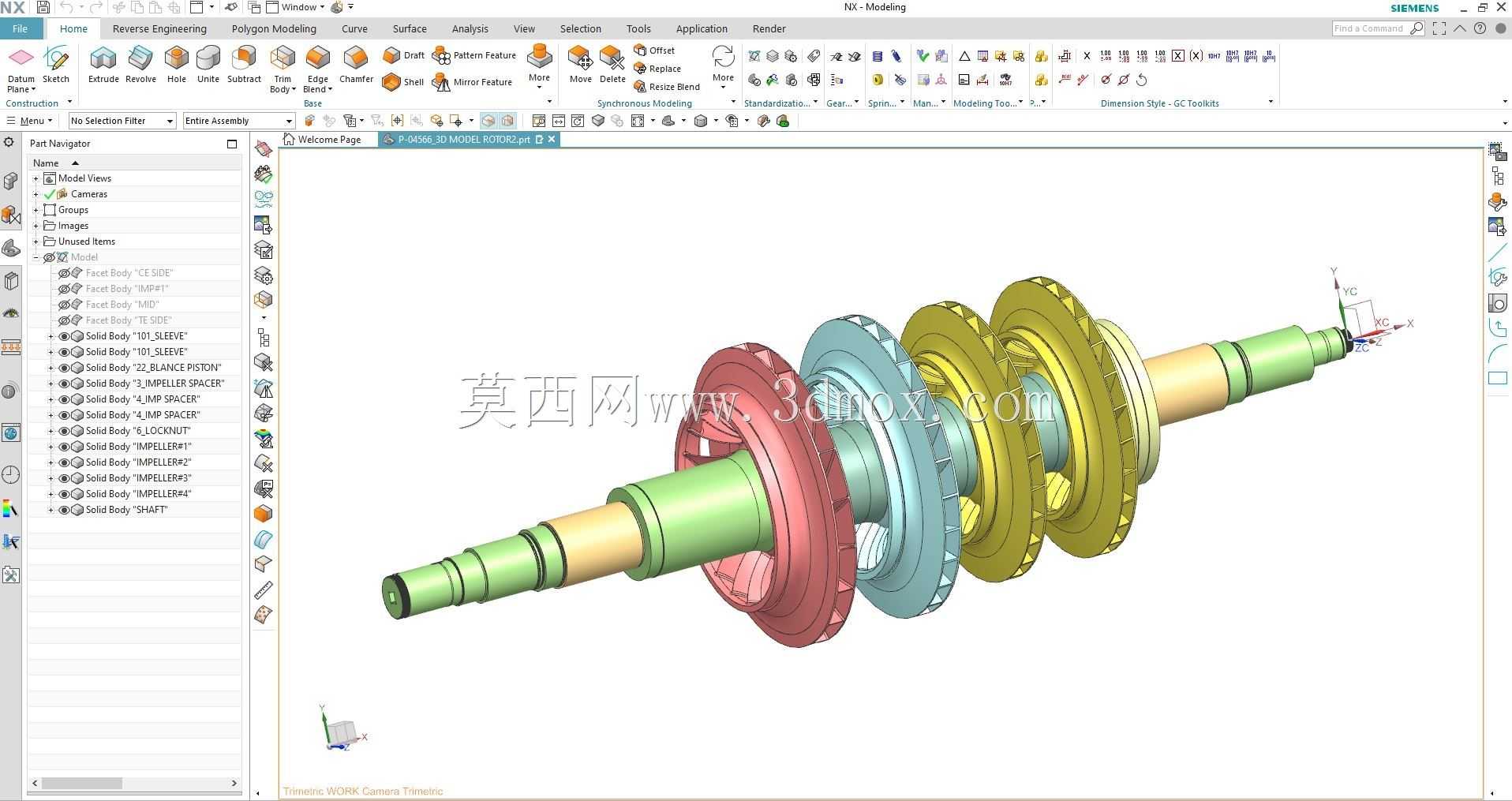

　　不同轴段的直径依据扭矩传递需求、轴承安装位尺寸、密封件配合公差逐级变化，既满足扭转强度要求，也为轴承、密封组件、叶轮的安装提供精准的定位基准。从安装边界来看，主轴两端的轴颈尺寸与径向滑动轴承的配合公差严格控制在过渡配合区间，可保证高速旋转下的支撑刚度，同时轴端预留的联轴器安装位可与驱动电机或齿轮箱输出轴精准对接，轴向安装尺寸可直接匹配对应机型的蜗壳内腔跨度，无需额外调整安装基座即可完成装配。整套转子在建模过程中严格还原了各级叶轮的轮盘、轮盖、叶片的实际壁厚，以及轴套、锁紧螺母的细节结构，所有配合面的尺寸公差、形位公差都按照实际加工要求进行了对应设置，可直接用于后续的转子动力学仿真、动平衡校核计算，也可作为设备检修、

　　备件测绘的参考依据。在实际运行过程中，该转子需经过严格的高速动平衡校验，将剩余不平衡量控制在标准允许范围内，避免高速旋转下产生异常振动，同时各级叶轮与主轴的过盈配合量经过精准计算，可在额定转速下依靠离心力实现紧密贴合，不会出现叶轮松动移位的问题。不同颜色区分的叶轮与轴段，也直观体现了各部件的装配层级，方便装配人员快速识别零件安装顺序，减少装配过程中的错装风险。
