双闸板气动卸料锁风给料装置

　　该设备为粉体输送与储料卸料环节常用的双闸板锁风给料机构，整体采用上下错位布置的两组闸板结构，依靠气动元件完成交替启闭，在重力卸料路径上形成动态密封隔断，常见于散料储仓底部、气力输送管线进料端、除尘灰斗排灰口以及建材、粮食、化工粉料的中转工段。现场布置时，设备顶部方形法兰直接对接储料仓或受料溜管，来料依靠自重落入上部受料腔；上闸板开启时物料暂存于中间腔体，下闸板保持关闭以阻断下方气流窜入，上闸板闭合后下闸板再开启排料，两组闸板交替动作，既保证连续卸料节奏，又避免上下空间贯通造成的风压泄漏、粉尘反喷或者气力输送风量损失。

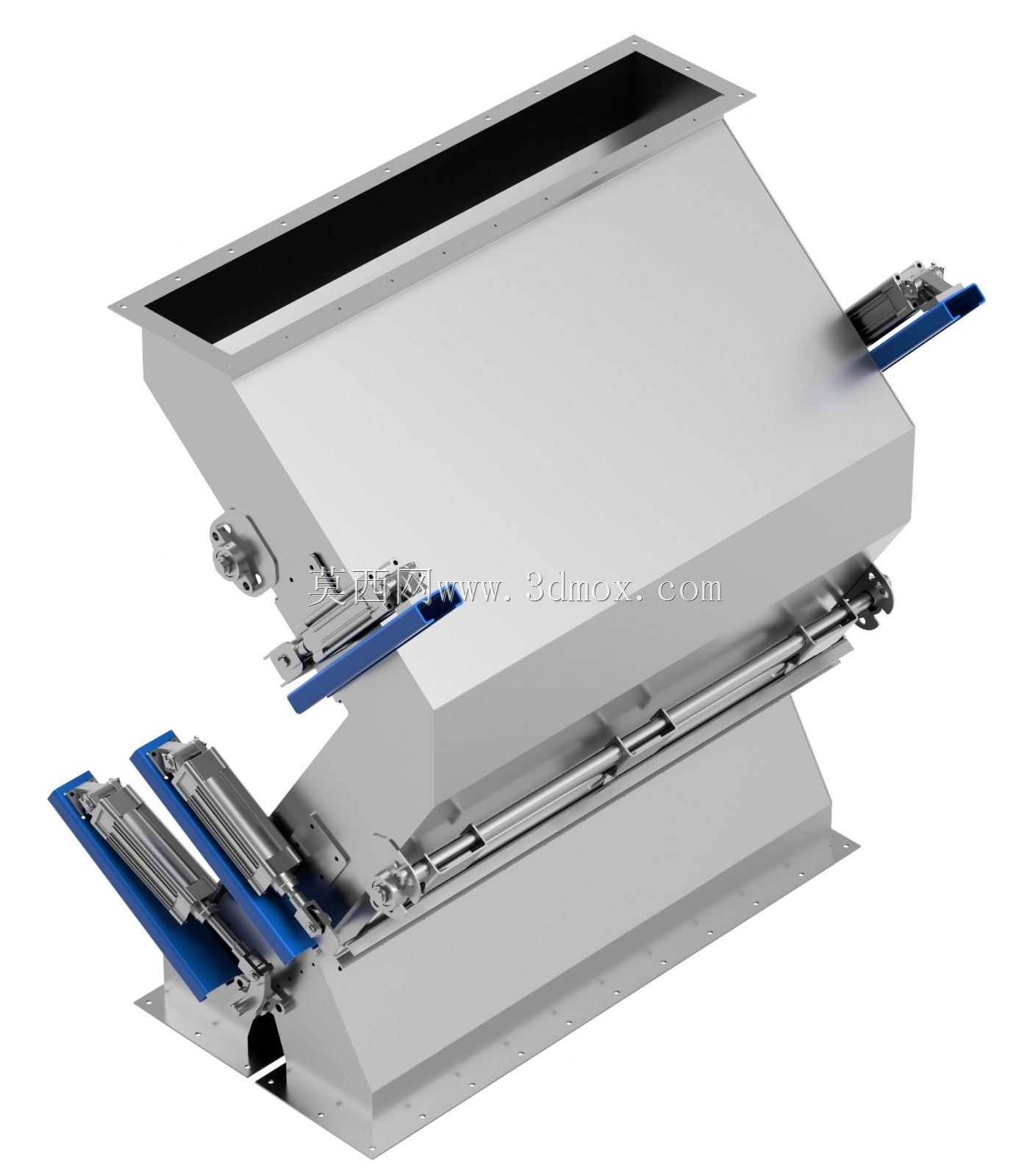

　　从结构拆解来看，主体壳体采用折弯钢板拼焊成型，上下流道做倾斜导流设计，内壁没有容易积料的直角死角，粉料沿斜壁自然滑落，减少残留与架桥风险。闸板本体为平直耐磨钢板，沿两侧导向槽做直线往复运动，关闭时贴合壳体密封面，截断料流；驱动侧配置标准气缸，气缸尾部铰接在机架支座上，活塞杆端通过连接叉与闸板托架相连，动作过程中允许微小摆动补偿，避免硬连接别劲。气路配套电磁阀、行程检测挡块与手动检修构件，侧面蓝色构件为气缸安装支架与防护限位组件，既约束闸板行程端点，也在检修时提供机械支撑。

　　设计层面优先考虑的是密封可靠性与维护便利性。闸板导向部位预留压紧调节余量，磨损后可调整密封间隙；气缸、电磁阀等易损件均布置在壳体外侧，不与物料直接接触，更换时不需要清空仓内物料。壳体侧面设置检修开口，卡箍式快开结构可以快速打开，清理卡滞异物或者更换密封件。底部法兰与下游输送设备或溜管对接，安装时需保证顶部法兰水平，整机通过底部底座承重，侧向留出气缸抽拉与气管走线空间，气缸全伸全缩行程范围内不得与周边平台、管线发生干涉。

　　三维建模过程中，钣金壳体按焊接拼搭逻辑拆分，折弯件、加强筋、法兰孔位均按实际加工顺序建模；气缸采用外购标准件外形装配，铰接点同轴度、闸板与导向槽的配合间隙在装配环境里做运动校核，模拟闸板全开全闭动作，确认行程末端无碰撞、流道在启闭状态下的通断关系符合工艺逻辑。外形为上宽下窄的梯状箱体，顶部进料口尺寸大于下部排料口，适配大口径储仓出料，整体高度满足两组闸板上下排布与中间缓存容积需求，安装边界需在侧向预留不小于气缸长度的维护操作空间，底部对接面与下游设备同心布置，避免排料偏载。这类结构相比单闸板阀，锁风效果更稳定，相比回转卸料阀，对高温、颗粒磨损物料的适应性更强，在有压差的粉体卸料工况下能有效降低气流短路损耗，同时减少现场粉尘外逸。
