微型拖拉机悬挂单排振动马铃薯收获机具

　　这套机具面向小块耕地、丘陵梯田、菜园和经济作物种植区，配套带后置动力输出轴的微型拖拉机使用，核心任务是把埋在垄体里的马铃薯、洋葱、甜菜或大蒜从土壤中掘出，并在行进过程中完成初步土薯分离，减少人工弯腰刨挖、捡拾和清土的强度。整机采用后悬挂三点连接方式，上部中央拉杆与下部两根下拉杆共同约束机具姿态，运输时可整体抬升，作业时随拖拉机沿垄沟直行；建模时需要重点核对悬挂点的横向间距、销孔高度和PTO动力传递路径，避免与拖拉机后桥、轮胎或限位链发生干涉。

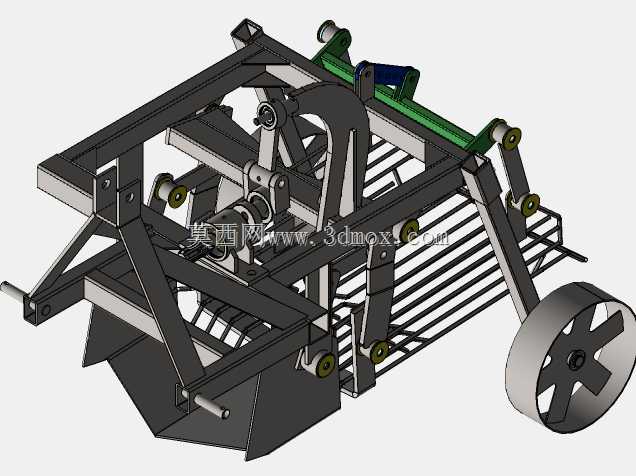

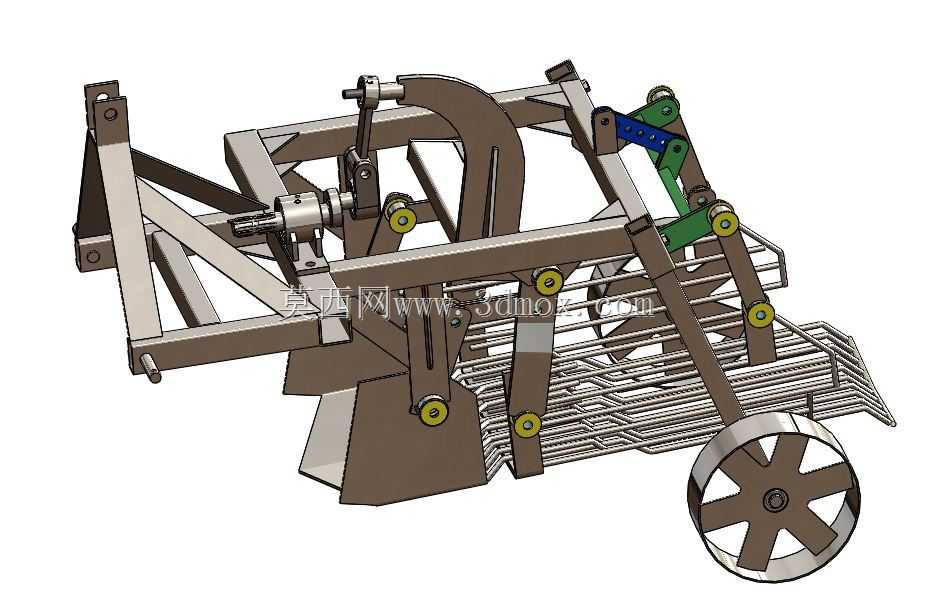

　　结构上可以分为悬挂架、传动部件、挖掘部件、振动筛体和限深支撑几个部分。前端绿色焊接框架承担牵引和升降载荷，梁件多采用矩形管与钢板拼焊，节点处保留加强筋和销轴座；动力由拖拉机PTO经偏心机构传入筛体，使筛面产生规律振动。挖掘铲位于机具前部下方，刃口入土后将薯块连同土层一起铲起，并导向后方栅条筛。栅条间隙是设计关键：间隙过小，土块不易漏下，壅土阻力增大；间隙过大，小薯或蒜头又可能掉落。筛条呈弧形排列，既能托住块茎，又能让碎土在振动和爬坡输送中回落田间。

　　实际作业深度并非固定值，而是通过侧边支撑轮或限深部件调节。支撑轮相对铲尖的高度变化，会直接改变挖掘刃入土量；浅挖可降低牵引阻力，适合表土层松、薯块分布浅的地块，深挖则适用于垄体较高或结薯位置偏深的情况。设计时还要让挖掘铲入土角保持在合理范围，角度过大容易铲土过深、拖拉机负荷骤增，角度过小则可能切伤薯块或把块茎推到两侧。振动频率与拖拉机转速相关，筛体运动过猛会增加马铃薯破皮、跌落碰伤的概率，振动偏弱则土块散不开，后续捡拾负担加重。

　　外形边界方面，机具宽度应与单垄作业宽度和微型拖拉机轮距匹配，过宽会在小地块调头困难，过窄则容易漏挖。悬挂状态下，整机最高点需满足果园、棚室和田间道路的通过要求；作业状态下，挖掘铲最低位置、筛体后部落料高度和支撑轮接地位置都要纳入装配校核。三维建模中应把焊接架、偏心轴、轴承座、筛条、铲刀、挂接销和调节螺栓分层表达，特别注意运动件与固定架之间的间隙。筛体振动行程内不能与悬挂梁碰撞，传动防护罩也要预留拆装空间。

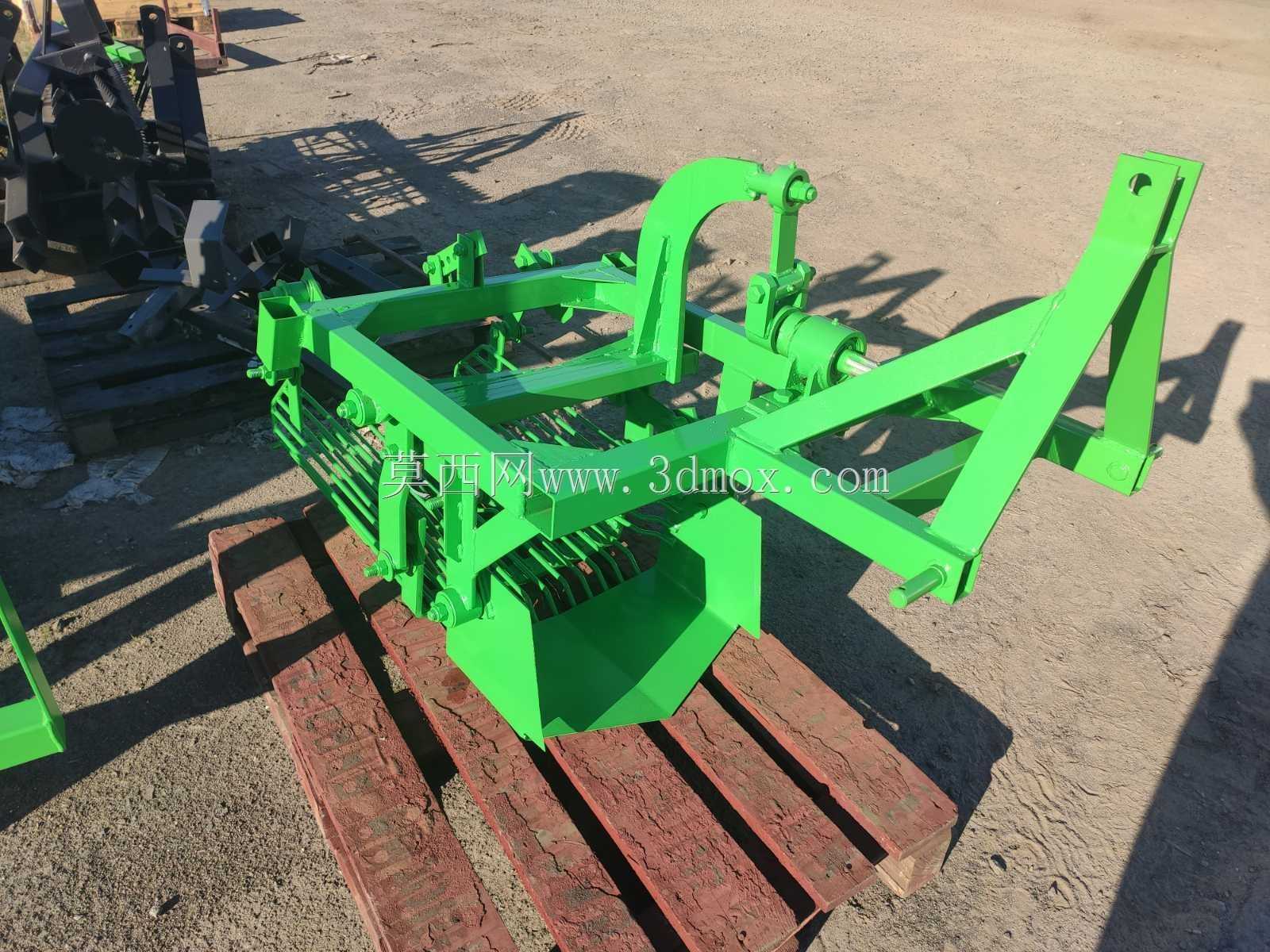

　　从使用逻辑看，该设备并不直接完成装袋，而是把薯块铺放到地表，便于人工或后续捡拾机械收集。因此，落料位置应尽量集中、连续，避免块茎被重新埋回土中。机架涂装为醒目的农机绿色，外露传动区需要考虑防护；铲刃和筛条属于易磨损件，结构上应便于更换。整体设计追求的是轻载牵引、低损伤、土薯分离和小地块机动性之间的平衡，建模时不能只关注外观，还要把挂接几何、入土姿态、振动机构和维护空间一起还原。
