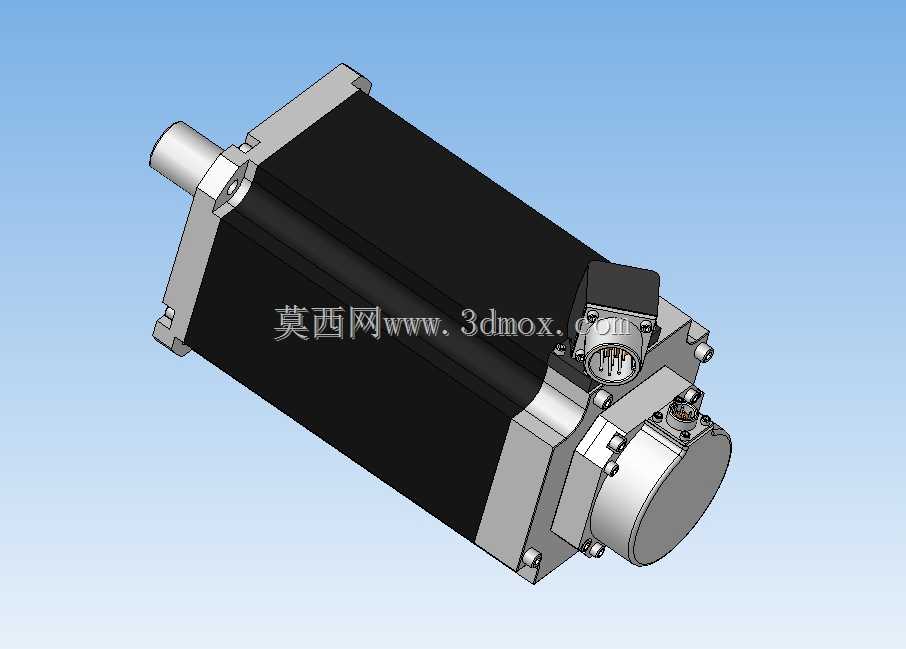

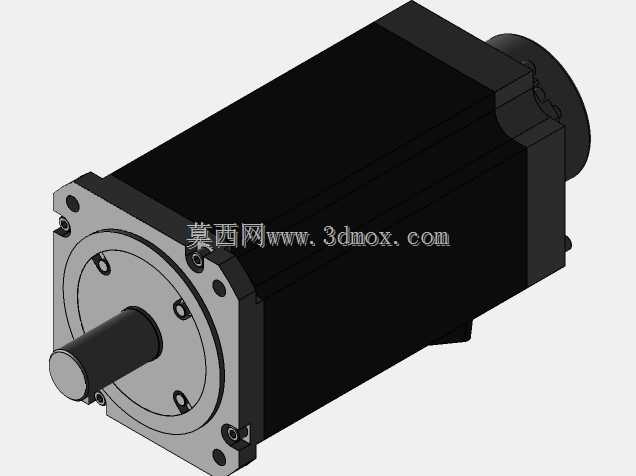

三菱HF-JR5034交流伺服电机三维结构

　　在数控加工中心、高精度自动化装配线、工业机器人关节驱动等对位置控制精度、转速响应速度有严苛要求的场景中，交流伺服电机是核心执行元件，本次建模的HF-JR5034型号属于中大功率伺服驱动单元，适配5kW级负载驱动需求，可覆盖CA6140普通车床数控化改造、专用机床进给轴驱动、包装机械主传动等多类工况。从结构设计逻辑来看，该电机采用方形定子机座搭配前后端盖止口定位的装配方案，机座本体为挤压铝合金型材加工而成，表面预留轴向散热筋结构，无需额外加装散热风扇即可满足额定转速下的热平衡要求，适配封闭安装空间内的长期连续运行工况。输出轴采用标准圆柱形轴伸设计，轴端加工有键槽，可通过平键传递额定扭矩，轴伸直径、

　　轴伸长度以及安装止口的尺寸公差严格遵循通用伺服电机安装规范，可直接替换同功率等级的同安装尺寸伺服产品，无需对设备安装板进行二次加工。电机后端集成有高分辨率编码器组件，编码器外壳与后端盖采用密封结构设计，可阻挡加工现场的切削液、金属粉尘进入编码器码盘区域，避免信号干扰或码盘刮损，编码器接线端采用航空插头快接结构，接线时无需拆解电机端盖，可大幅缩短现场布线与维护的时间成本。建模过程中完整还原了电机的安装边界尺寸，包括机座四个安装孔的孔距、安装孔的螺纹规格、电机总长度、出线端的偏转角度等关键参数，结构设计人员在进行设备整体布局时，可直接调用该模型进行干涉检查，提前规避电机与设备护罩、走线槽、相邻传动部件的空间冲突。从功能特性来看，

　　该型号伺服电机具备低速大扭矩输出特性，额定转速下扭矩波动控制在极低区间，可满足机床进给轴低速切削时的平稳性要求，避免工件表面出现爬行刀纹；转子采用高磁能积永磁体设计，转子惯量与额定扭矩匹配合理，加减速响应时间短，可适配频繁正反转、快速启停的工况需求，比如自动化分拣线的摆臂驱动、点胶设备的轴系驱动等场景。电机的动力线与编码器线接口布置在机座侧方的接线盒内，接线盒可根据安装需求旋转四个方向调整出线角度，适配不同设备的走线方向要求，避免线缆过度弯折导致的线芯断裂问题。建模时对所有配合面的公差带进行了对应标注参考，比如前端盖与机座的止口配合采用H7/js6公差，输出轴与负载联轴器的配合采用k6公差，可直接为后续的加工装配、选型校核提供尺寸参考，无需再反复核对产品样本参数。
