房车集成式卫浴舱结构设计方案

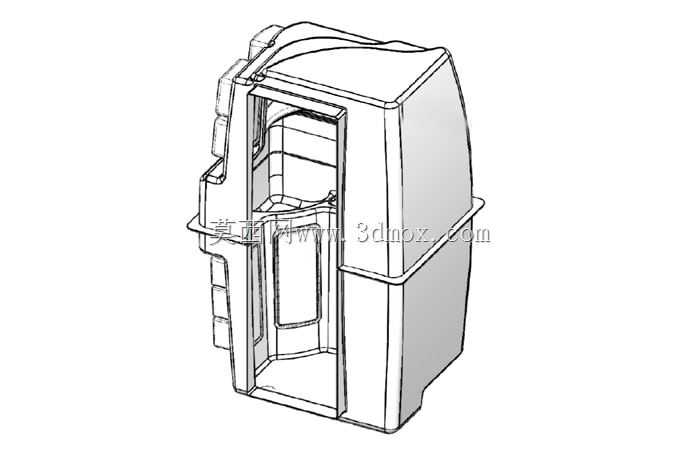

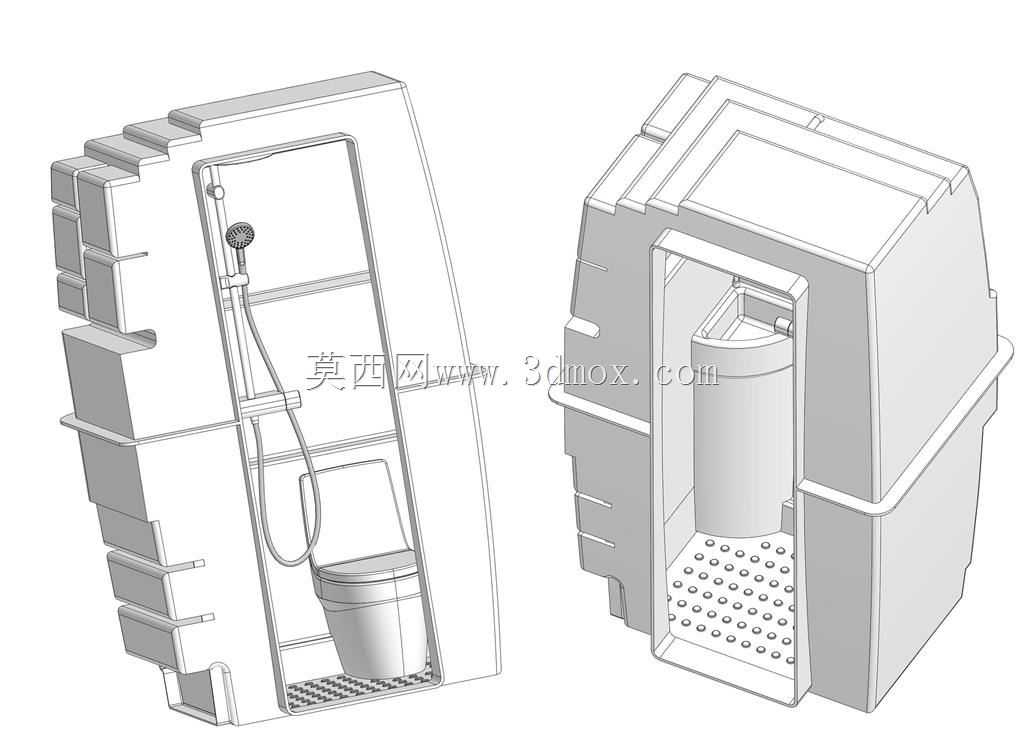

　　该集成卫浴模块主要面向自行式、拖挂式旅居房车的内部空间配套场景，解决传统房车卫浴设施零散安装带来的空间浪费、密封失效、管线排布杂乱等实际工程问题。从结构设计逻辑来看，整体采用一体化模压成型的舱体思路，将淋浴区、坐便器安装位、洗漱预留空间整合在同一独立舱体单元内，舱体外侧设置多道加强筋结构，既能够降低整车行驶过程中颠簸振动带来的结构形变风险，也能为舱内设施提供稳定的安装基准面。舱体内部的淋浴区设置带防滑凸点的整体成型底托，凸点高度控制在5mm左右，既保证涉水状态下的脚部摩擦力，也不会因凸起过高造成清洁死角，底托边缘一体翻起挡水边，配合舱壁的密封结构，可避免淋浴水渗漏到房车内部其他生活区域。淋浴花洒采用壁挂式安装位，

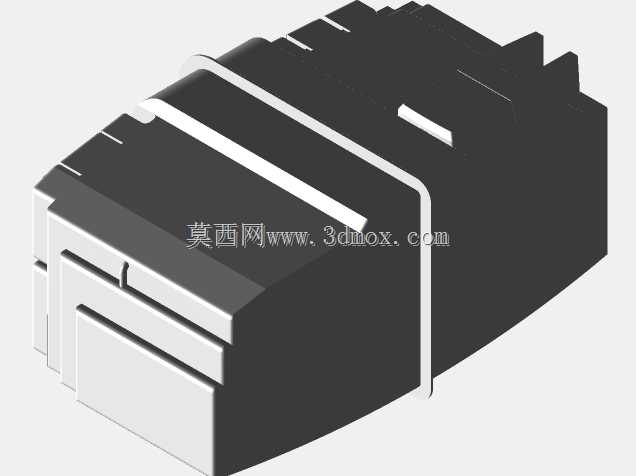

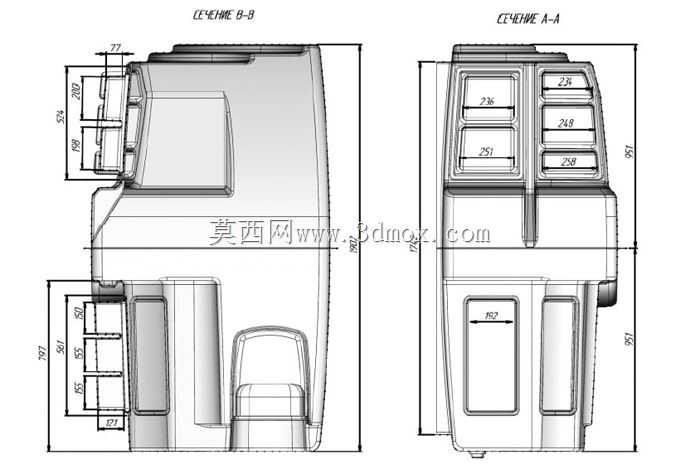

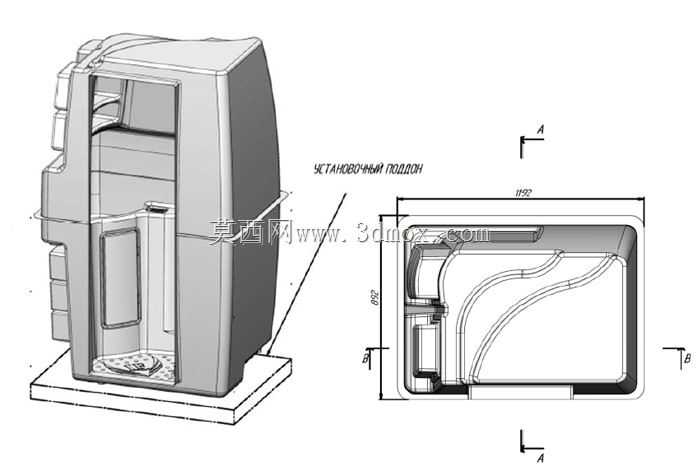

　　预留了冷热水管线的穿接孔位，孔位周边做加厚凸台处理，减少管线安装时的应力集中问题。坐便器区域与淋浴区做半隔断式的空间划分，既保证两个功能区使用时的相对独立性，也不会额外占用过多横向空间，适配房车内部局促的布局条件。从安装边界来看，该模块整体采用竖置长方体切角的外形轮廓，后侧贴合房车车身侧壁做适配性的弧面/直面过渡，左右两侧预留15mm的安装间隙，方便现场施工时打胶密封、固定卡扣的安装操作，模块整体高度适配常规房车内部2000mm左右的净空尺寸，底部预留30mm的架空层，用于排布排污管、给水管路，同时避免舱底长期接触房车底板造成的凝露积水腐蚀问题。舱体的外侧壁设置多组安装挂点，可直接与房车内部的预埋龙骨通过螺栓连接，

　　不需要额外搭建支撑框架，能够有效降低整车整备质量。设计过程中充分考虑了房车使用的实际工况，舱体所有转角处均做圆角过渡，避免车辆行驶过程中人员磕碰受伤，同时所有外露边缘均做加厚处理，提升长期使用过程中的抗磕碰性能。管线接口全部集中在模块后侧的下部区域，与房车底盘的预留管线接口位置对应，能够大幅减少现场安装的管线排布工作量，降低后期管线故障的排查难度。
