24立方三轴管式半挂自卸翻斗车

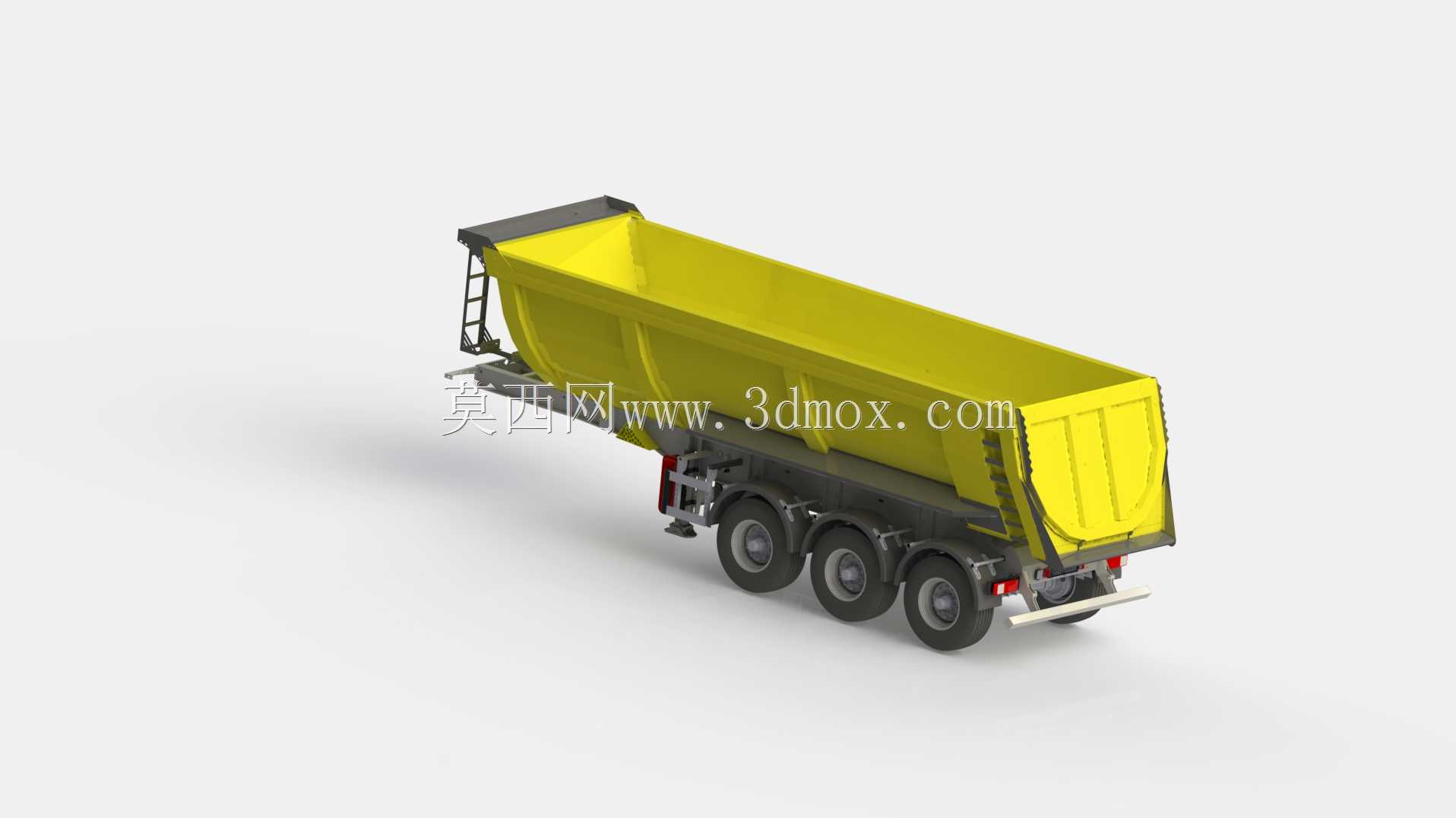

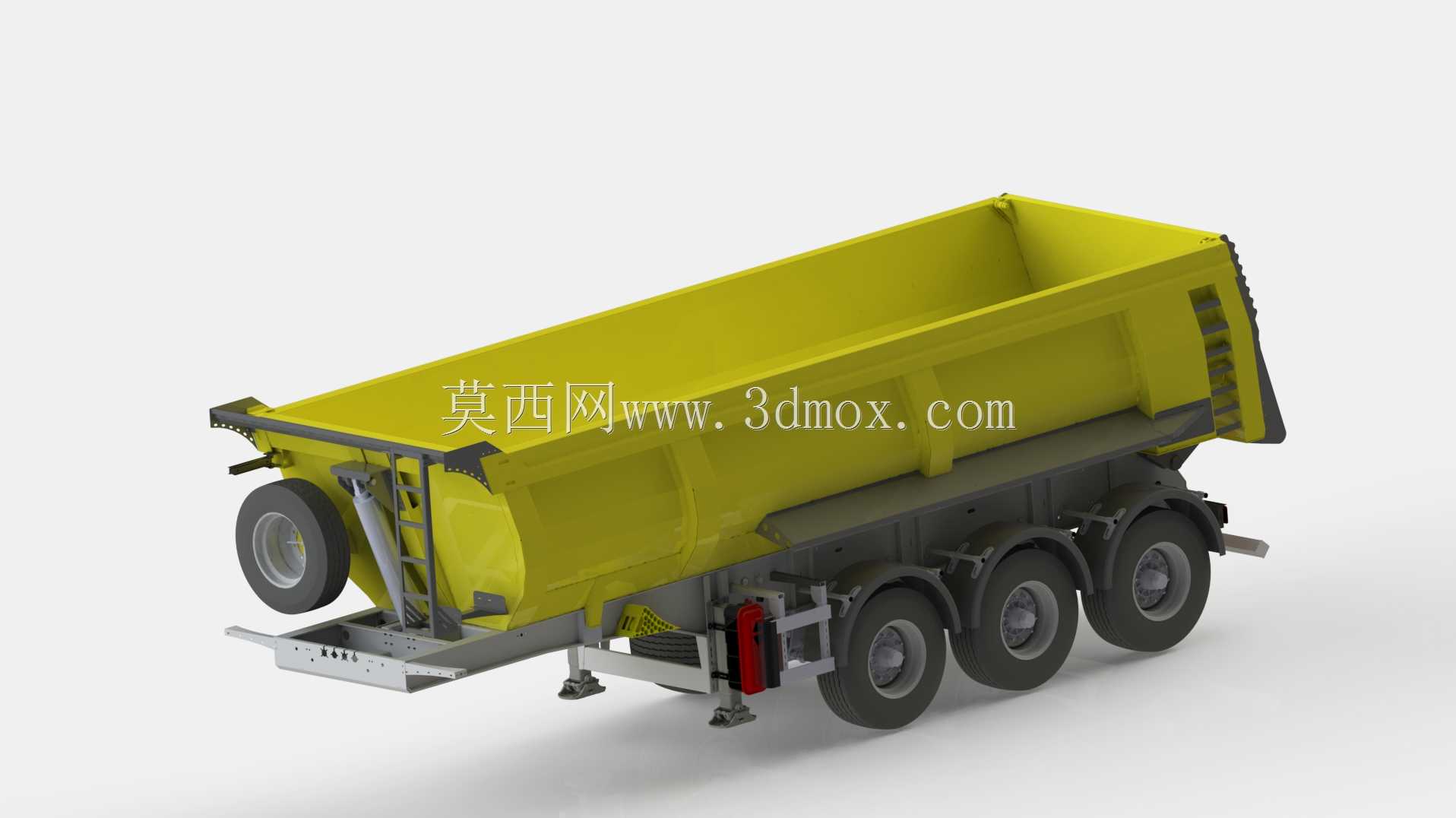

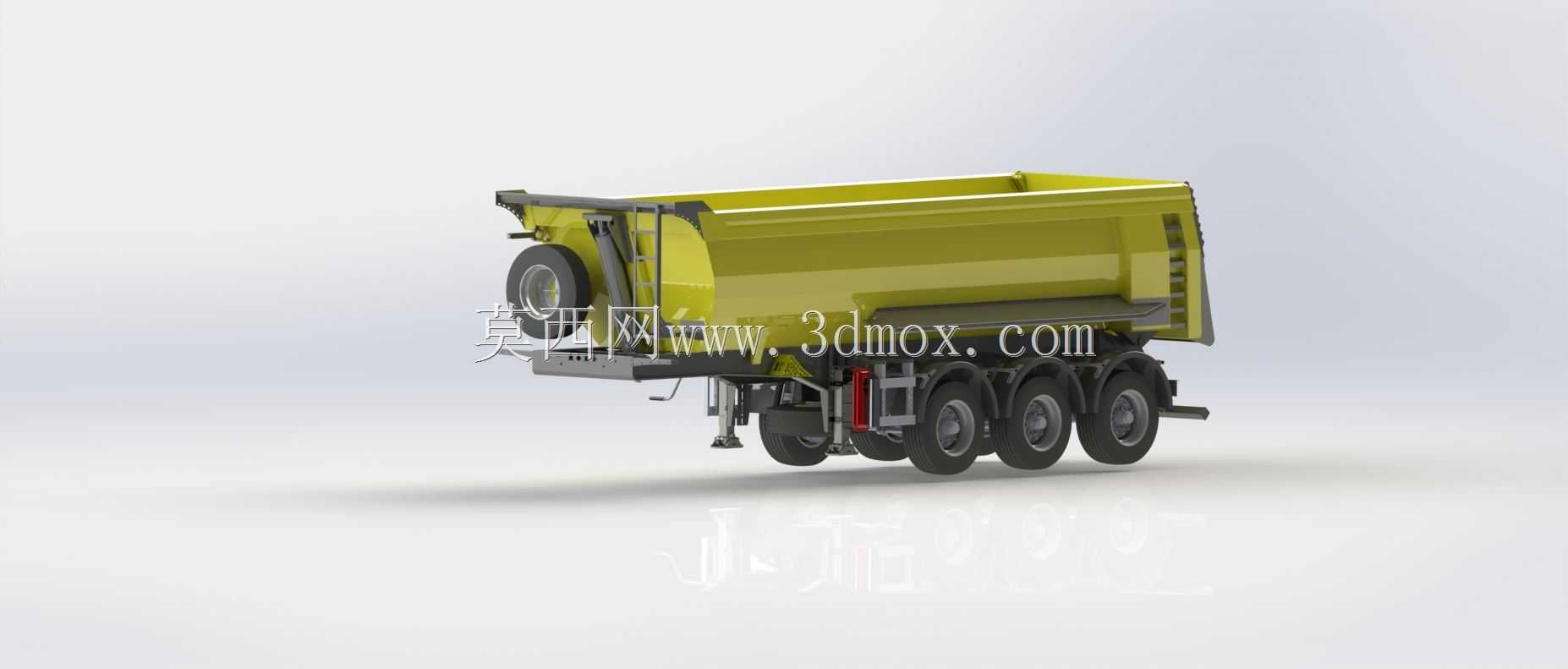

　　该作品呈现的是一款面向散装物料公路转运场景的三轴管式半挂自卸车，整体围绕大容积货厢、多轴承载与后部倾卸结构展开，适合砂石、矿石、煤炭、建筑渣土及散粒物料的短驳与中长途运输。建模时没有把车厢简单处理成封闭箱体，而是将侧板加强筋、顶部护边、尾门启闭区域、底盘纵梁、悬挂安装位、车轴布置、备胎支架、气路与液压相关附件一并纳入，能够较完整地反映专用半挂车在结构布置和装配关系上的工程特征。

　　从实际用途看，这类车辆的核心价值在于装载效率与卸料效率的平衡。24立方米级货厢适用于密度较低、体积较大的散料运输，管式翻斗结构通过加强型厢体和后部铰接支撑，在举升时让物料沿尾门方向快速滑出。三轴布局主要承担满载工况下的轴荷分配，降低单轴轮胎与路面压力，同时兼顾转弯通过性和挂车行驶稳定性。设计中需要重点核对货厢举升角、尾门开启轨迹、底盘离地间隙以及后桥与支承区域的相对位置，避免在坑洼场地、硬化料场或坡度卸料点发生干涉。

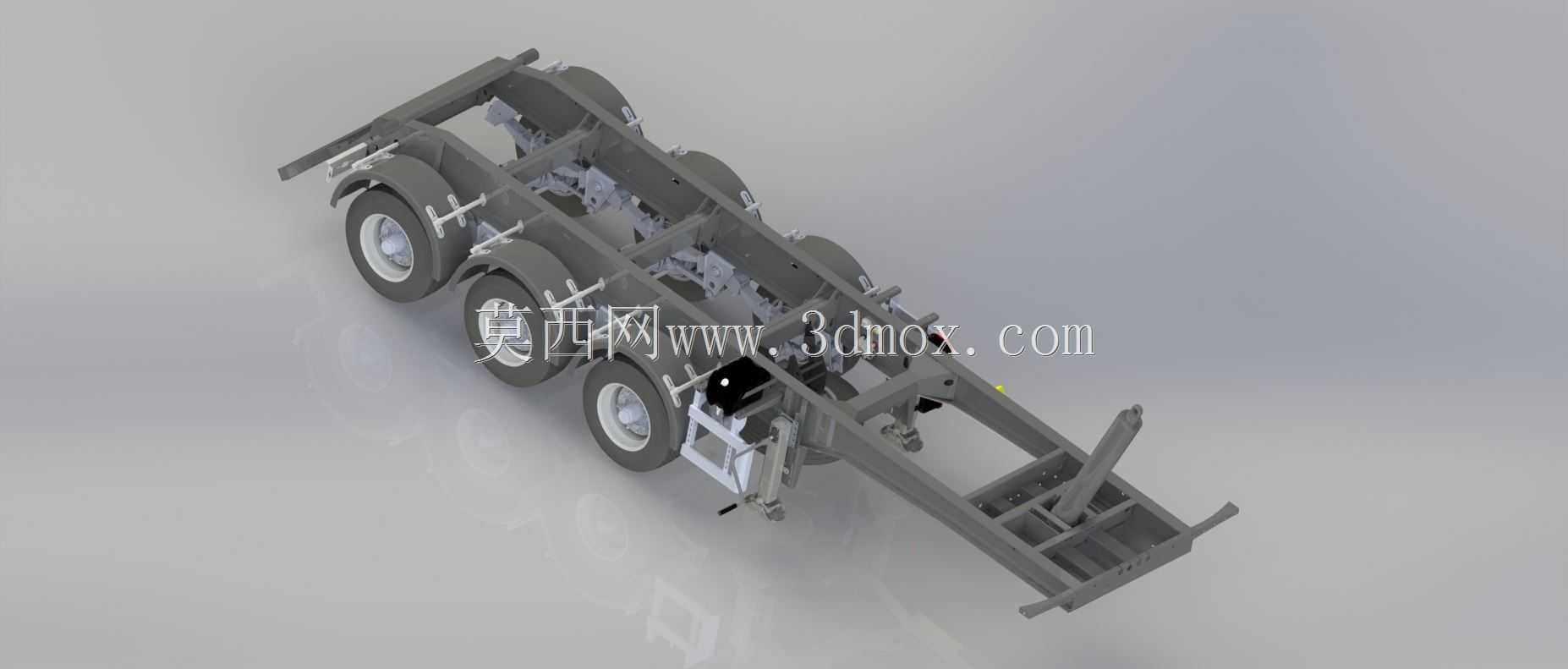

　　结构思路上，货厢采用高侧板配合横向、纵向加强筋的形式，侧板上部的连续护边既提高厢口抗变形能力，也为苫布、附件安装和日常检修提供边界。后部倾卸区域承受物料冲击和举升反力，铰接点、尾门锁紧机构和缓冲限位需要在三维环境中反复校核。底盘部分以纵梁和横梁构成承载骨架，三轴悬挂、轮胎、制动气室、挡泥板及附属管路按实车装配关系排布，便于设计者观察轴距、轮距、离去角以及维修空间。

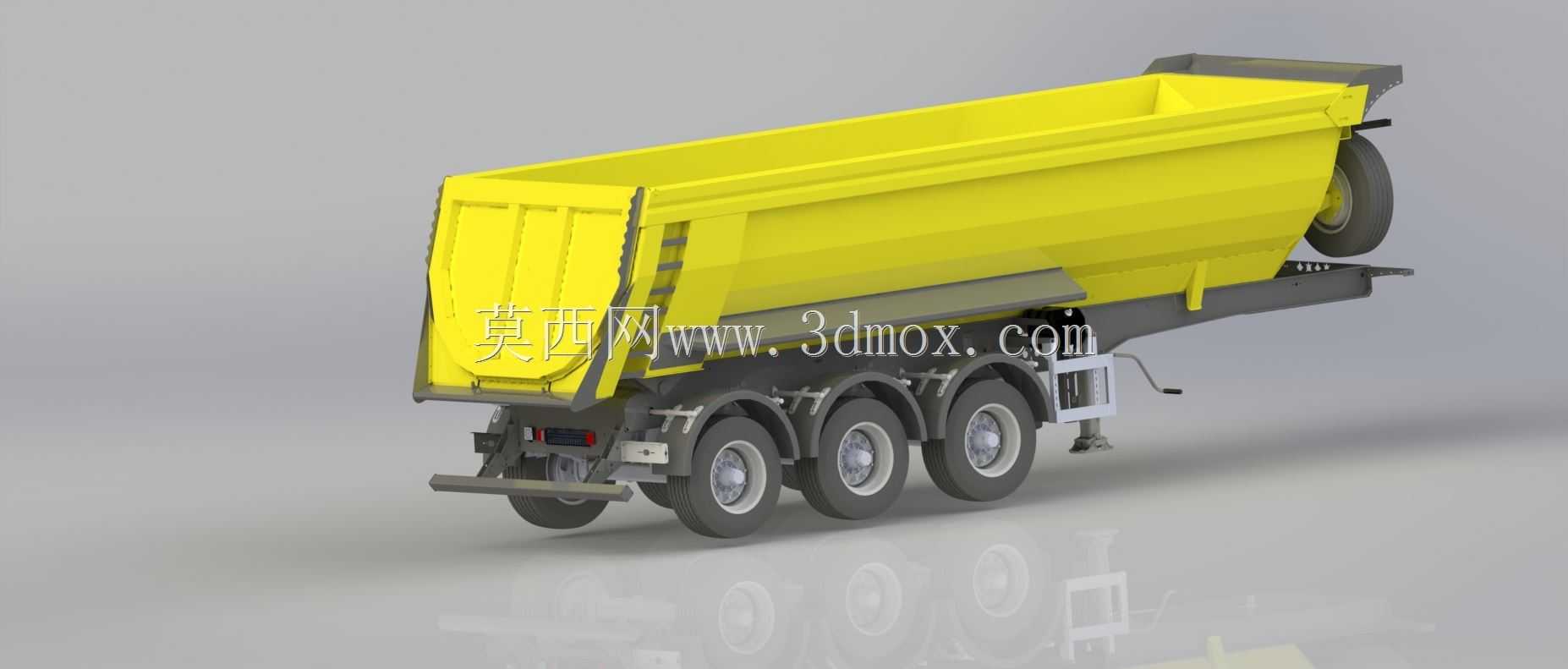

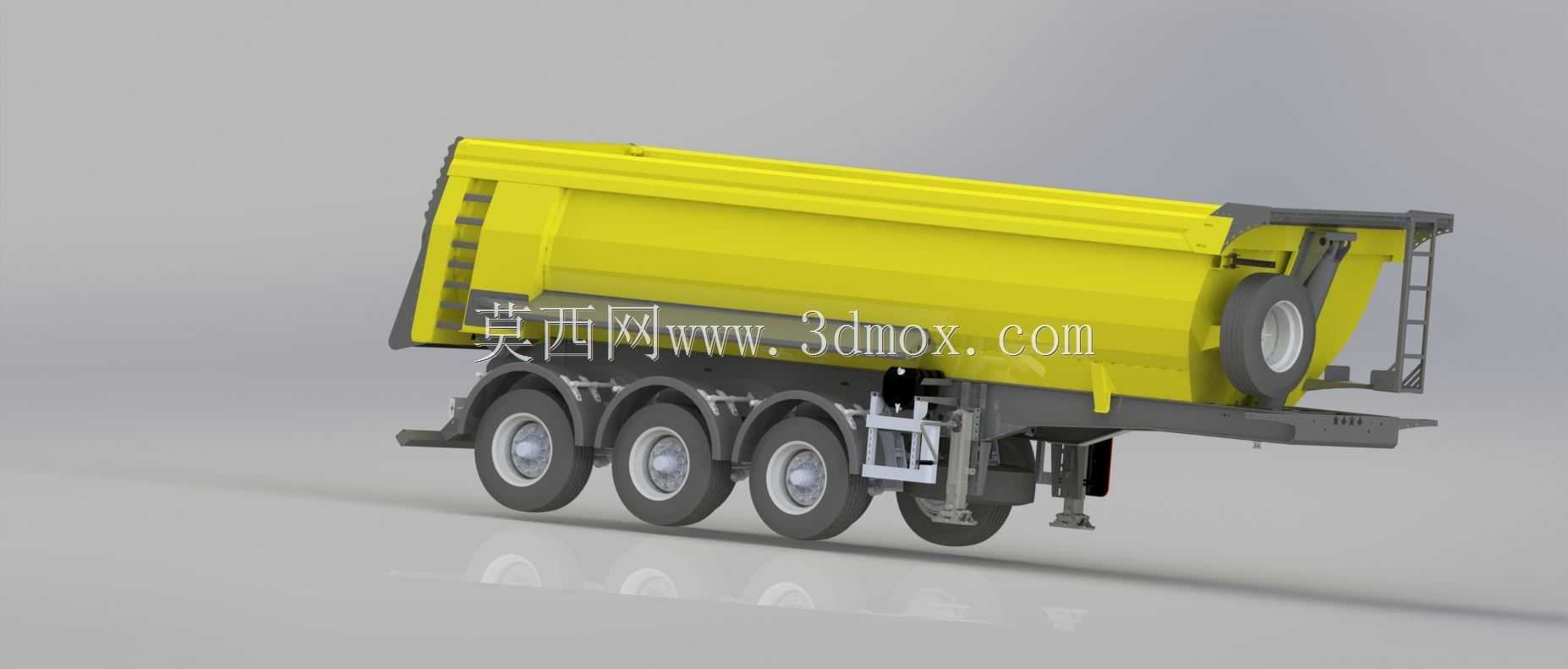

　　外形边界方面，模型重点表达了半挂车宽体货厢、多轴轮组与前置牵引区域之间的比例关系。货厢宽度需控制在道路运输许可范围内，轮眉与轮胎之间保留跳动间隙，后侧备胎及支架不能影响尾门开启，牵引销区域与主车连接后还要复核转弯时的 swept path。对于专用车设计人员，该模型可用于货厢容积估算、举升机构方案讨论、轴荷布置分析、装配干涉检查以及渲染展示；对于教学和选型人员，则能直观理解管式自卸半挂车从承载骨架到倾卸功能的完整构成。
