数控雕刻机Z轴升降传动模组结构

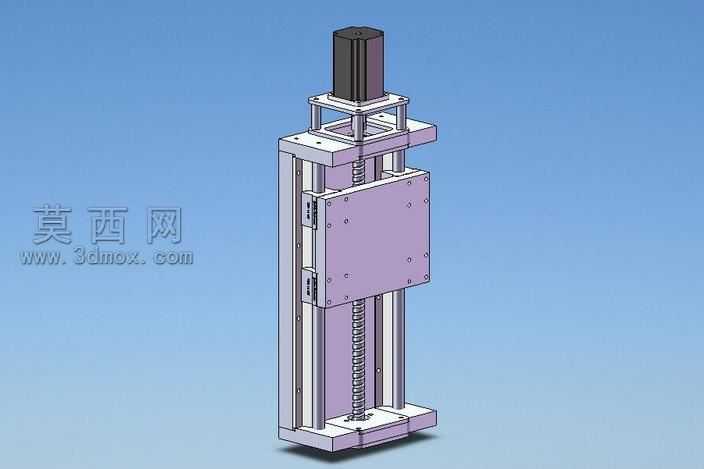

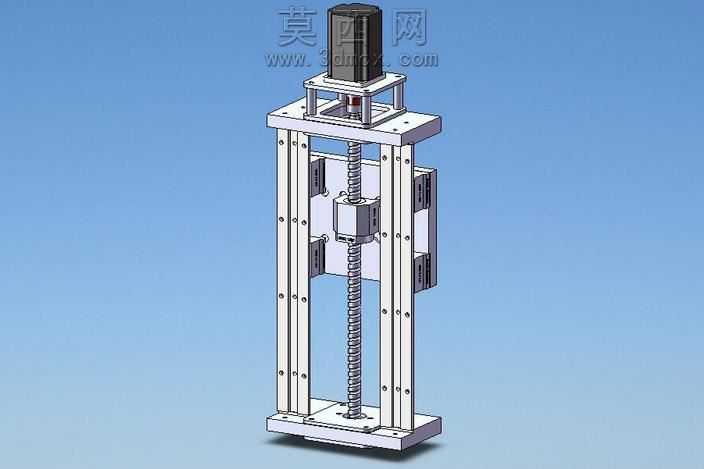

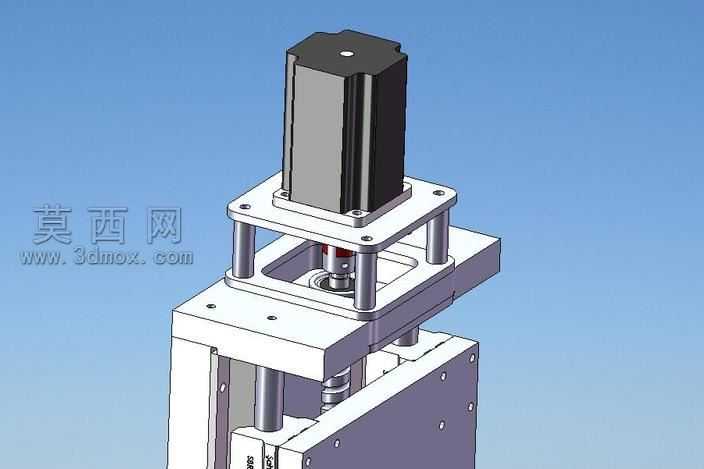

本模型为数控雕刻设备配套的Z轴垂直升降传动模组，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验，各部件配合关系清晰合理。建模过程中首先搭建主体承载框架，采用双立柱对称式铝型材支撑结构，上下两端设置安装固定板作为模组的基准承载基体，框架两侧对称布置双直线导轨副，保证滑台升降过程中的运动直线度与侧向承载能力，导轨安装位预留标准螺栓孔位，符合实际机加工装配的工艺要求。传动核心采用滚珠丝杠副结构，丝杠上下两端通过支撑轴承座固定在上下安装板上，顶部通过联轴器与驱动电机直连，将电机的旋转运动转化为滑台的直线升降运动，丝杠螺母与中间滑动台板刚性连接，滑台两侧通过滑块与两侧导轨配合，实现低摩擦、高定位精度的垂直进给动作。模型顶部设置独立的电机安装支架，支架采用立板加横板的折弯式结构，既保证电机安装的同轴度，又预留足够的联轴器安装调试空间，滑台台面预留多组标准安装孔位，可用于固定雕刻主轴、加工头等作业执行部件。渲染阶段采用金属材质模拟铝型材立柱、钢板安装板的哑光金属质感，对丝杠、导轨的光亮金属加工面做了高光反射区分，橡胶联轴器、电机外壳的非金属材质也做了对应质感调整，整体渲染效果清晰展现各部件的装配层次与结构细节。设计思路上围绕数控设备Z轴的高刚性、高定位精度需求，采用双导轨对称布局抵消侧向切削力矩，滚珠丝杠传动保证进给的反向间隙控制，整体模组可作为独立功能单元直接集成到各类数控雕刻、数控切割设备中，结构紧凑安装便捷，各标准件均采用行业通用规格，具备实际生产加工的参考价值。
