异形壳体间歇传动齿轮箱结构设计

项目分类:齿轮 发布时间:2023-09-15 ID:710738
  • 异形壳体间歇传动齿轮箱结构设计
  • 异形壳体间歇传动齿轮箱结构设计
  • 异形壳体间歇传动齿轮箱结构设计
  • 异形壳体间歇传动齿轮箱结构设计
  • 异形壳体间歇传动齿轮箱结构设计

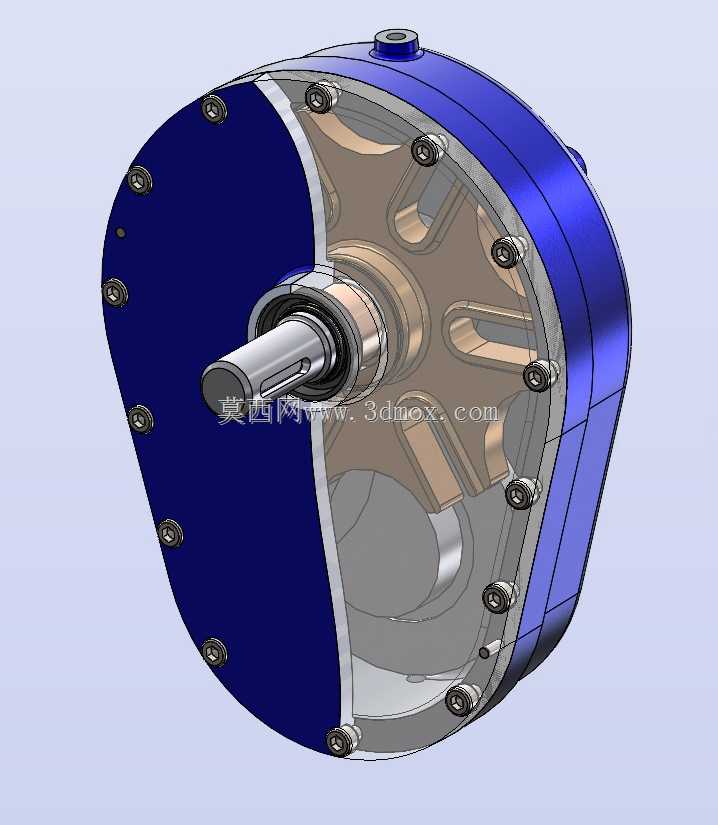

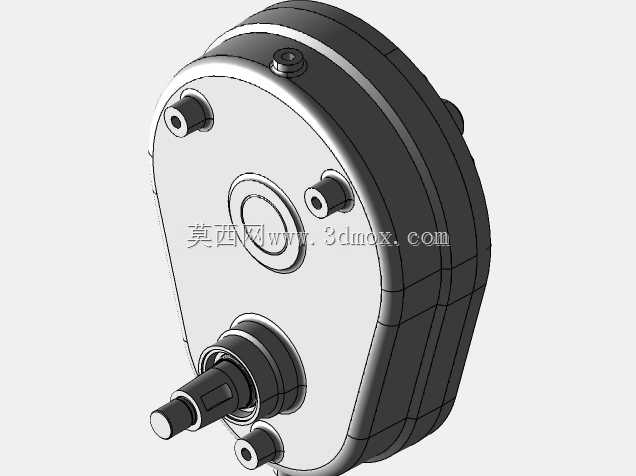

  这款非对称轮廓的齿轮传动箱体,多用于需要实现间歇分度输出的专用机床辅机、工位切换输送单元以及小型自动化装配线中,替代传统槽轮机构在中低速、小载荷工位转位场景下的传动需求。箱体没有采用常规减速器的方正或圆筒外形,而是顺着内部齿轮啮合的包络轨迹做了异形曲面轮廓设计,外壳一侧为深蓝色密封端盖,沿端盖周向均匀布置一圈内六角紧固螺钉,端盖与箱体接合面预留密封垫安装槽,既保证内部润滑脂不会从结合面渗漏,也能让箱体内部齿轮的排布空间得到充分利用,不会出现常规方箱内部大量空余空间浪费的问题。

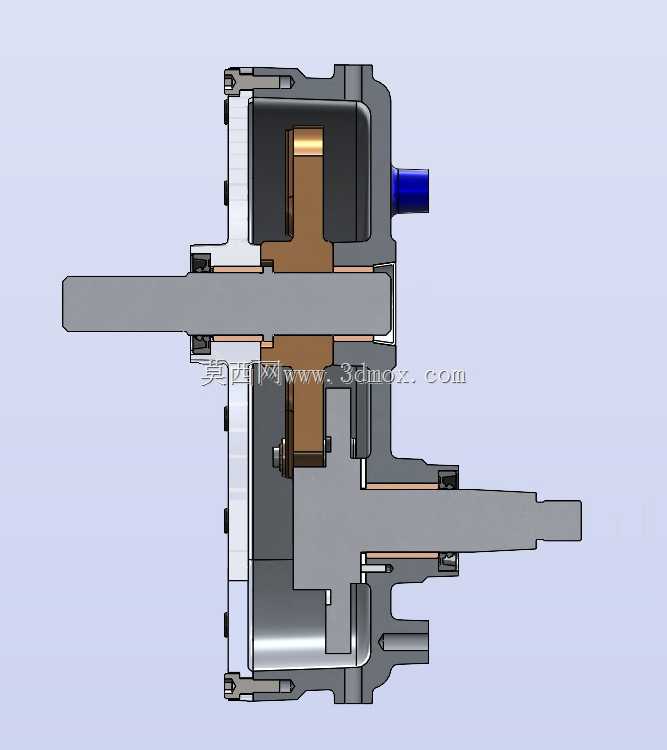

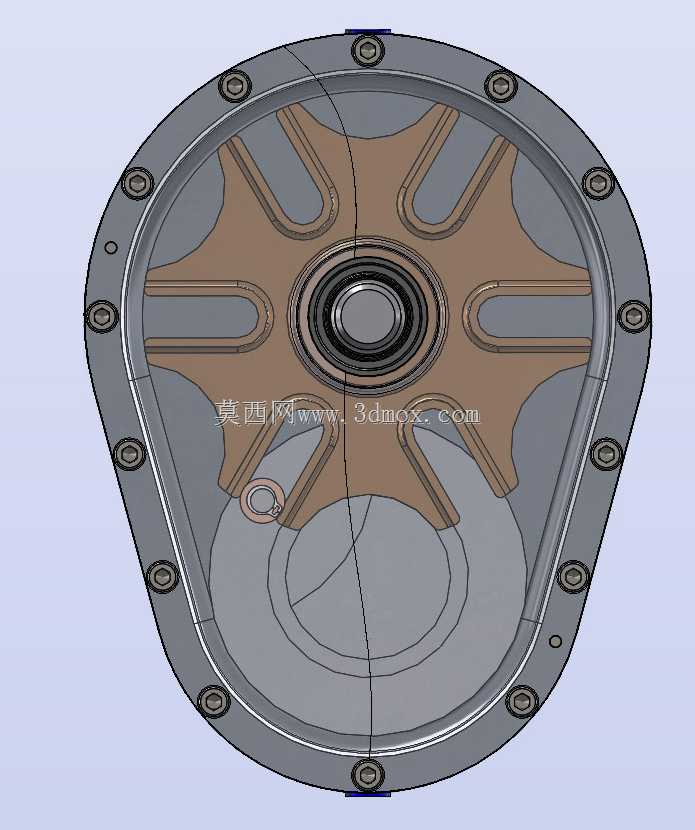

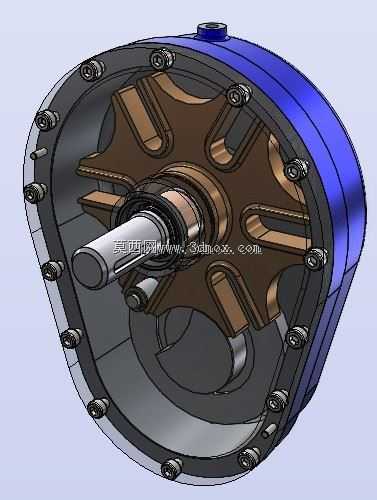

  从实际安装边界来看,箱体输入轴从端盖中心位置伸出,轴端加工有标准平键键槽,可直接通过联轴器对接驱动电机输出端,轴颈处配置深沟球轴承与轴用挡圈做轴向定位,轴承外侧设置油封结构,阻挡箱体内润滑油沿轴向外泄。箱体内部的传动齿轮组按照间歇传动的运动轨迹排布,其中带弧形锁止面的拨盘与带销柱的槽轮配合,输入轴连续回转时,输出端按照设定的分度角完成步进转位,锁止弧面在非转位阶段卡紧槽轮,避免工位出现窜动偏移,这一特性在机床上下料工位、多工位回转工作台、包装机送料分度机构中实用性很强,不需要额外加装制动器就能保证工位停留时的定位刚性。

  设计过程中首先要核对的是内部齿轮的啮合侧隙与拨销进入槽轮导槽的切入角,拨销进入导槽的瞬间要保证运动方向与导槽切线方向尽可能重合,降低切入冲击,箱体的异形内壁要和齿轮最大回转轮廓保留3到5毫米的安全间隙,避免运转过程中齿轮齿顶与箱体内壁发生刮擦。端盖上的螺钉孔位置要完全对应箱体侧的螺纹底孔,孔位分布避开内部轴承外圈的安装位置,螺钉拧入深度控制在螺纹直径的1.5到2倍,既保证端盖压紧密封垫的压力均匀,也不会出现螺钉过长顶碰内部传动件的问题。箱体背部预留了安装固定的基准面与安装通孔,安装时以输入轴轴线为基准找正,保证驱动电机和齿轮箱输入轴的同轴度误差控制在0.1毫米以内,避免轴系受附加径向力造成轴承过早磨损。箱体顶部预留了注油孔,底部可开设泄油口,日常维护时可以直接补充润滑脂、更换老化油封,不需要完全拆解箱体。整个传动单元的轮廓顺着内部零件布局收窄,相比同载荷等级的方正箱体占用安装空间更小,在设备内部布局紧凑的工位场景下,能够轻松嵌入机架的预留安装空位,不需要额外改动周边钣金与管线的排布路径。
