外啮合齿轮式液压动力元件结构设计

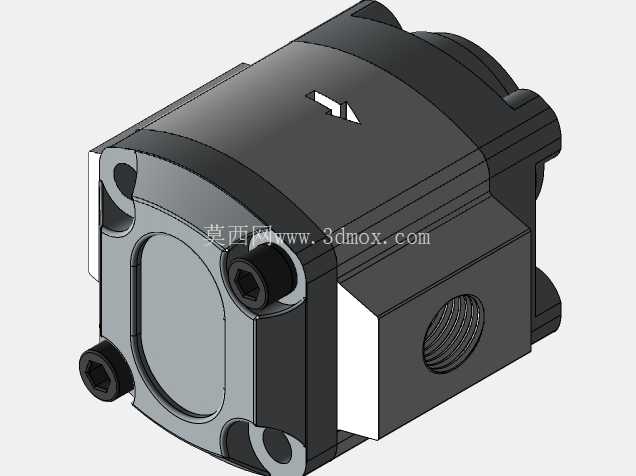

　　这款外啮合齿轮液压泵的三维结构，完全围绕工程机械、小型机床液压站、农用装备的紧凑型动力需求搭建，建模过程中优先考虑了安装空间受限场景下的适配性，没有沿用常规大排量齿轮泵的宽厚壳体设计，而是将进出油口的布局做了侧置优化，避免管路沿轴向延伸占用额外安装长度。从实际应用场景来看，这类小排量齿轮泵常作为小型液压机具的动力源，比如手动液压堆高车的辅助动力单元、小型注塑机的锁模油路供能部件、农机液压悬挂系统的压力源，工作时依靠一对参数完全一致的渐开线圆柱齿轮啮合，在泵腔内部形成密闭容积的周期性变化，完成吸油与压油过程，额定工作压力覆盖16-25MPa区间，能够满足多数中低压液压回路的流量输出需求。

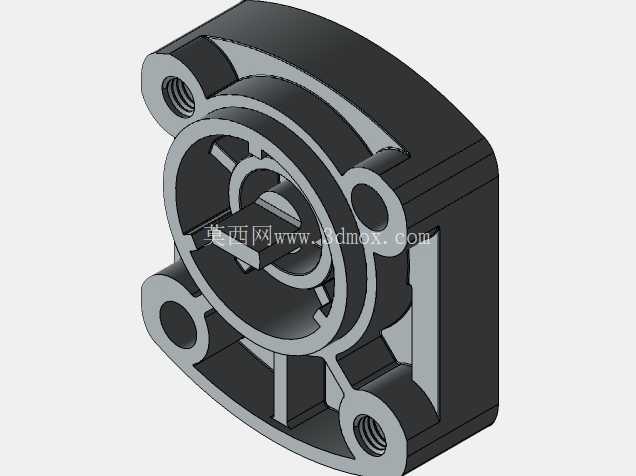

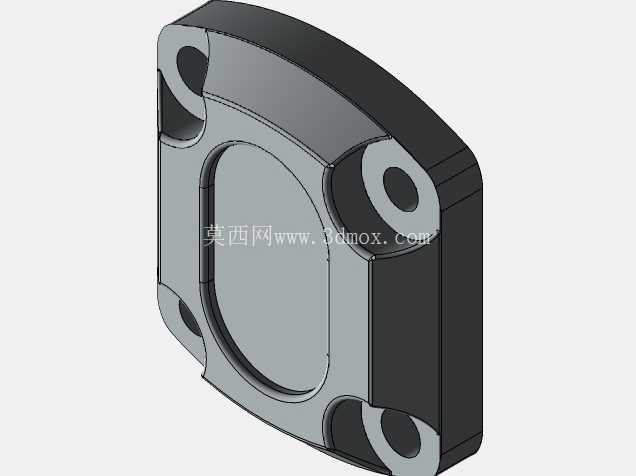

　　设计过程中首先确定的是齿轮的参数边界，齿宽与齿顶圆的比值控制在0.6-0.8区间，避免齿宽过大导致齿轮受径向力变形引发的内泄增加，同时齿轮端面与侧板的间隙预留了0.02-0.04mm的浮动补偿空间，建模时特意还原了侧板背面的压力引油槽结构，工作时引入压油腔的压力油将侧板压向齿轮端面，自动补偿磨损带来的间隙增大，长期运行也能维持较高的容积效率。壳体部分采用了分体式三段结构，前盖、泵体、后盖通过四个内六角圆柱头螺钉连接，建模时对螺钉孔的位置度做了严格约束，保证装配后齿轮轴的同轴度误差控制在0.01mm以内，避免轴承受偏载缩短使用寿命。进出油口采用英制管螺纹设计，侧置的油口方向与齿轮轴线垂直，安装时可以根据管路走向选择不同的安装面，不需要额外加装弯头转接，减少管路泄漏点。

　　安装边界方面，这款泵的轴向安装尺寸控制在100mm以内，径向最大轮廓尺寸不超过80mm，安装止口设置在前盖端，采用h6公差配合，能够直接嵌入液压站阀块的安装孔内，不需要额外的安装支架，两个齿轮轴的轴伸端采用平键连接，输入转速范围覆盖800-2000r/min，可以直接匹配四级异步电机或者小型内燃机的输出端。泵体表面的箭头标识直接做在壳体铸造面上，建模时保留了标识的凸台结构，避免后期丝印磨损无法识别旋向，进出油口的通径按照10L/min的额定流量设计，油液流速控制在3-5m/s的合理区间，避免流速过高产生吸空或者压力损失过大的问题。

　　从结构细节来看，齿轮轴的支撑采用了滑动轴承与滚针轴承组合的形式，靠近压油腔的一侧采用滚针轴承承受径向力，靠近吸油腔的一侧采用铜合金滑动轴承，同时兼顾承载能力与低速运转时的润滑性能，轴承的润滑油路直接引自泵腔内部的泄漏油，不需要额外的润滑管路，简化了外部结构。卸荷槽的设计做在两侧侧板上，位置对应齿轮啮合的困油区，建模时还原了卸荷槽的不对称结构，能够在齿轮啮合过程中及时将困油区的油液引出，避免困油产生的压力脉动和噪音，实际运行时的噪音值可以控制在65dB以内，适合对噪音有一定要求的车间内设备使用。泵体的外表面做了均匀的散热筋结构？不，这款紧凑型泵没有额外设置散热筋，依靠壳体本身与液压油的循环带走热量，连续运行时的壳体温度不会超过70℃，能够满足长时间连续作业的需求。另外，建模时特意还原了油封的安装槽结构，前盖轴伸处的双唇口油封能够有效防止外部灰尘进入泵内，同时避免泵内油液向外泄漏，油封的压紧量控制在0.5-0.8mm，既保证密封效果又不会增加过多的轴封摩擦力。
