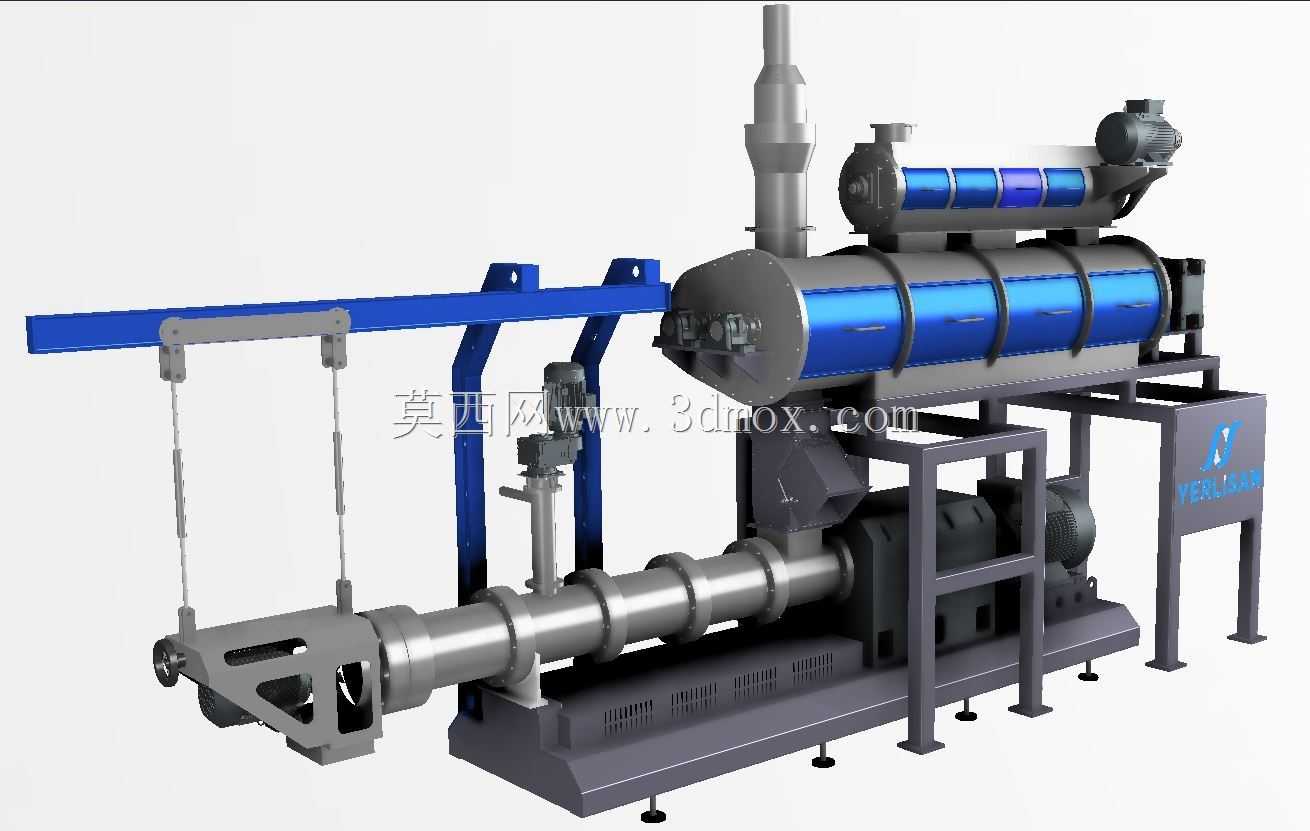

EXT-02耶尔伊桑饲料膨化挤出设备结构

　　该设备为螺杆式挤出膨化设备，核心应用场景覆盖饲料加工领域的水产饲料、宠物粮生产工段，也可适配部分食品原料的膨化改性处理工序，是原料熟化成型环节的核心加工单元。设备整体采用卧式分层布局，上层为调质预处理单元，下层为螺杆挤压挤出单元，配套独立的驱动传动组与机架支撑结构，整体安装边界需预留操作侧至少1.2米的维护空间，进料端上方需匹配原料输送设备的对接接口，出料端需衔接后续的切割、干燥输送线，设备总长度方向需避开厂房立柱与管线排布区域，地脚采用可调式减震垫铁，可适配地面平整度偏差在5mm内的安装基面。上层调质单元采用带夹套加热的圆柱筒体结构，内部配置桨叶式搅拌轴，可在原料进入挤压腔前完成蒸汽调质、升温增湿工序，让原料淀粉提前糊化、

　　蛋白质变性，降低后续螺杆挤压段的机械负荷，同时提升最终膨化产品的熟化度与耐水性，调质筒顶部设置排气口与蒸汽注入口，侧端开有观察检修口，可在不停机状态下观察原料调质状态。下层挤压单元采用变径变距螺杆结构，从进料段到出料段螺杆螺距逐步缩小、螺杆根径逐步增大，在腔体内形成逐步升高的压力与温度环境，原料在螺杆推送过程中完成剪切、压缩、混炼、升温，到达出料模孔位置时压力瞬间释放，原料内部水分闪蒸实现膨化效果，挤压腔外部设置分段式夹套，可根据加工原料的特性分别调整各段的加热或冷却温度，适配不同配方原料的加工参数需求。驱动单元采用电机配减速机的直连传动结构，配置独立的过载保护装置，避免螺杆卡料时造成传动部件损坏，机架采用型钢焊接后整体去应力处理，

　　各部件安装面经过铣削加工保证同轴度，减少设备运行过程中的振动与异响。设计过程中重点考量了易损件的快换需求，螺杆与衬套采用模块化分段设计，磨损后可单独更换对应段零件无需整体更换，降低后期维护成本，各润滑点均引出至设备外侧的集中润滑位置，日常保养无需拆解设备护罩即可完成注油操作。设备的悬挂式吊链结构为配套的进料稳定或辅助吊装部件，可在更换模头、检修螺杆时配合车间起重设备完成重型部件的拆装作业，整体结构的受力点均经过有限元校核，满负荷运行时机架变形量控制在0.2mm/m以内，保证螺杆与腔体的同轴度不会因长期运行出现偏差。
