车间移动式CNC刀具多层存储工装架

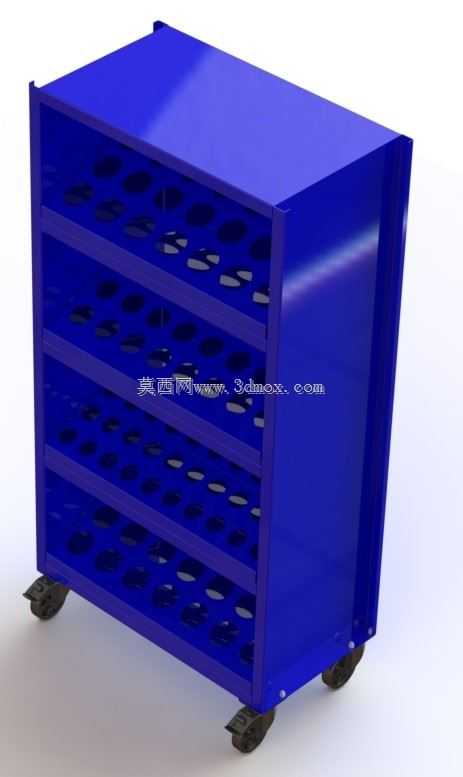

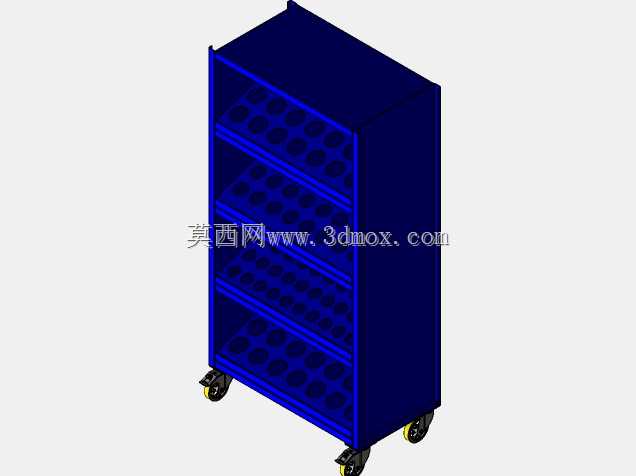

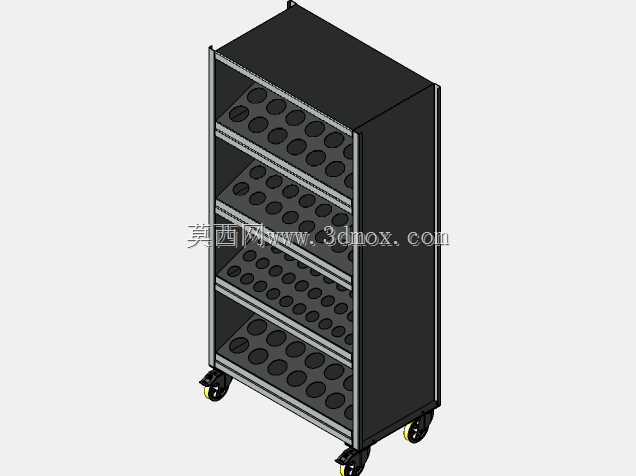

　　这款工装架主要面向机加工车间的CNC加工工位场景设计，用于解决加工中心常用刀柄、刀具的就近收纳与转运问题，适配加工工位旁的刀具临时存放、班组间刀具调配转运的实际使用需求，避免刀具随意堆放造成的刀柄磕碰、刀刃损伤、规格混杂等问题，减少操作人员往返刀具库取换刀的无效走动时间。整体采用框架式箱体结构，底部配置四个万向脚轮，其中两个带刹车结构，可在平整的车间环氧地坪上灵活推行，停靠在加工设备旁时踩下刹车即可固定位置，不会因设备运行振动出现滑移。架体设置四层带定位孔的置物层板，每层的定位孔按照常用CNC刀柄的标准夹持直径排布，可直接将装夹好刀具的BT系列、CAT系列刀柄竖直插入孔位固定，孔位边缘做了钝化倒角处理，不会刮伤刀柄的夹持定位面，

　　每层可容纳二十余把不同规格的刀柄，整架满载可容纳近百把常用刀具，覆盖单台加工中心日常加工所需的各类铣刀、钻头、镗刀的存放需求。设计时充分考虑了机加工车间的使用环境，架体侧边采用整板封闭结构，可阻挡车间内的切削液飞溅、切屑飘落到存放的刀具上，减少刀具的清洁工作量，同时整板结构也提升了框架的整体抗扭刚度，满载推行时不会出现框架变形、层板晃荡的问题。层板与框架采用可拆卸式连接结构，可根据实际存放刀具的长度调整层间距，适配不同长度的加长杆刀具、非标刀具的存放需求，顶部设置封闭平面，可临时放置换刀用的扳手、拉钉、扭矩扳手等常用工具，拿取顺手无需额外配置工具盒。安装边界方面，架体整体宽度适配车间标准设备间距，

　　推行时可顺利通过设备间的常规通行通道，停靠时占用的地面空间不足0.3平方米，不会挤占操作人员的上下料操作空间，整体高度符合人体工程学设计，最上层的刀具拿取无需踮脚，最下层的刀具取放也不需要过度弯腰，适配操作人员站立作业时的舒适操作区间。架体的孔位排布做了等间距优化，相邻刀柄插入后不会出现干涉，操作人员可快速识别不同规格的刀具，减少换刀时的找刀时间，脚轮采用聚氨酯材质，推行时噪音低，不会刮伤车间地坪，也不会在地面留下轮印，适配多数精密加工车间的地坪管理要求。
