关风卸料用旋转阀结构三维设计

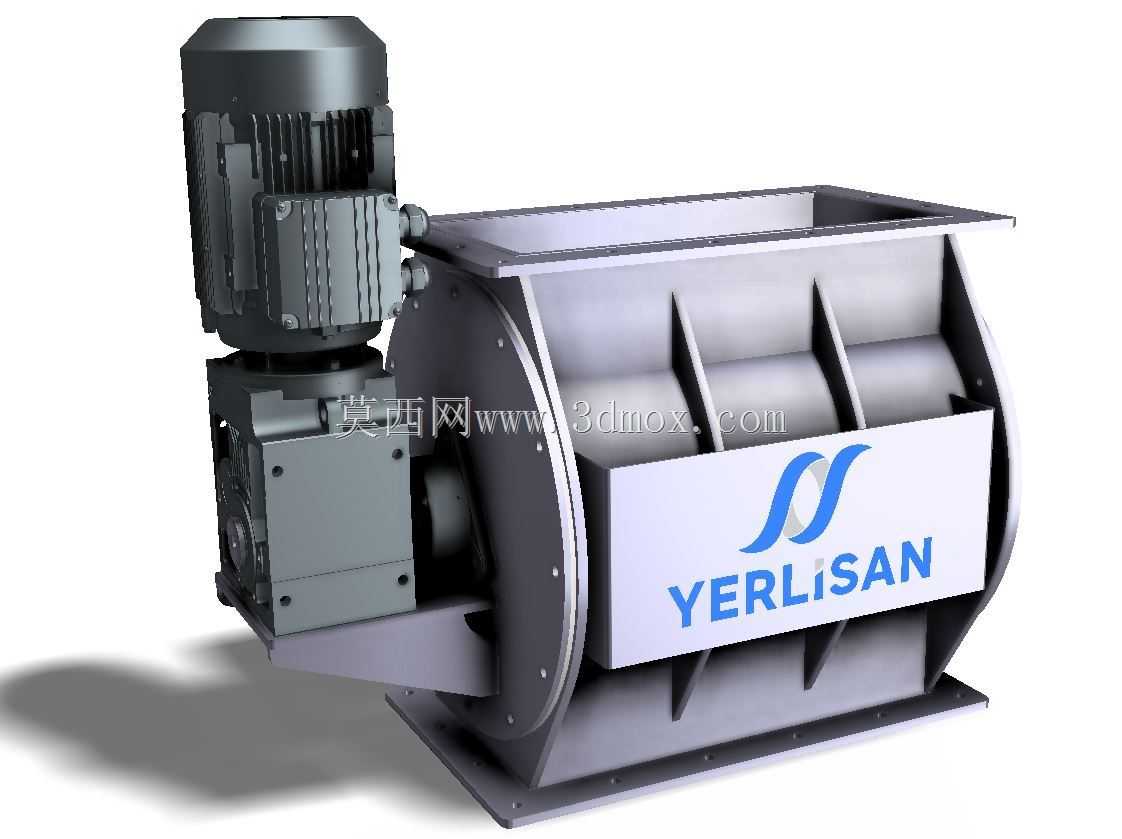

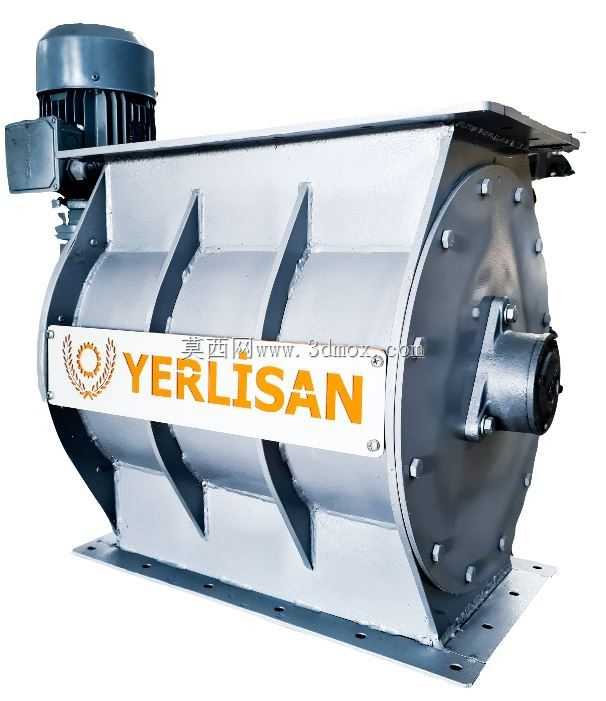

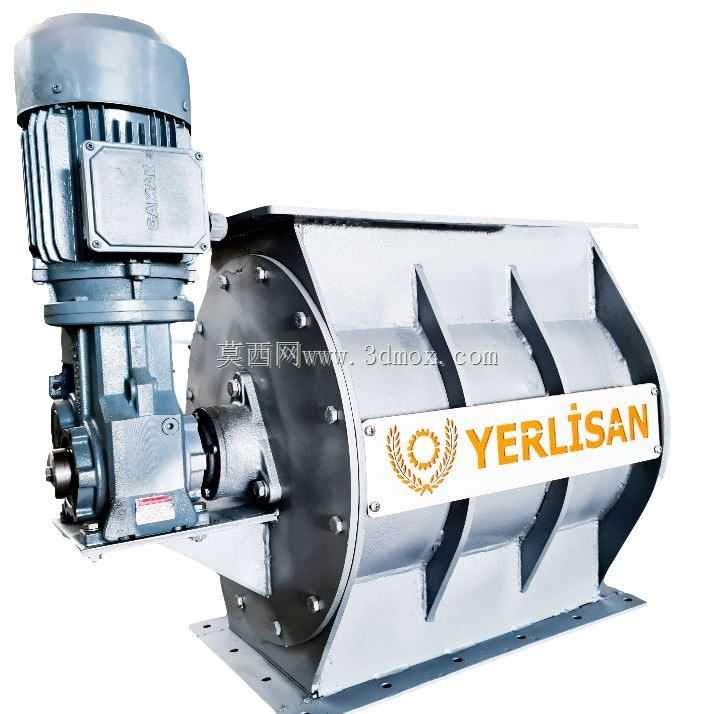

　　该旋转阀主要应用于粉体气力输送系统、除尘系统灰斗卸料、粮食加工料仓排料、化工粉体定量给料等场景，作为系统中锁气与均匀卸料的核心部件，可在上下腔体存在压差的工况下，连续完成物料输送同时阻断气流串通，避免输送系统风压泄漏导致的物料输送效率下降、除尘系统风量失衡等问题。设备主体采用卧式叶轮转子结构，转子与壳体之间预留合理的配合间隙，既保证转子转动无卡滞，又能实现足够的锁气密封效果，叶轮叶片沿转子周向均匀分布，将阀腔分隔为若干个独立的料腔，随着转子匀速转动，上方料仓落入料腔的物料被均匀输送至下方出料口，实现连续定量给料。驱动端采用减速电机直连结构，电机输出的高转速通过减速机减速后传递给转子，保证转子运行转速维持在适合物料输送的区间，

　　避免转速过高导致物料填充率不足、转速过低导致卸料能力不足的问题，驱动侧与阀体之间设置密封结构，防止粉体物料沿转轴泄漏到驱动端。壳体采用上下分体式法兰连接结构，上方为方形进料口，可直接与料仓、除尘器灰斗的方形出料法兰对接，下方为对应尺寸的出料口，可与下方输送管道、给料设备法兰连接，安装时需保证阀体水平放置，转轴处于水平状态，进料口与上方料仓出料口同轴对齐，避免偏心安装导致物料偏载、转子受力不均加剧磨损。设计过程中针对不同物料特性调整了叶片与壳体内壁的间隙参数，针对磨琢性较强的物料可在壳体内壁加装可更换的耐磨衬板，延长设备整体使用寿命，针对易粘壁的物料可在叶片表面做抛光处理减少物料粘附。阀体侧面设置检修端盖，

　　无需拆除整体连接管路即可打开端盖检查转子磨损情况、清理阀腔内卡滞的异物，降低日常维护的工作量。转子两端的轴承座采用外置式结构，避免粉体物料进入轴承腔导致轴承磨损失效，轴承选用密封型深沟球轴承，可承受径向载荷与少量轴向载荷，适配长时间连续运行的工况要求。
