越野花纹充气车轮带轮毂总成结构设计

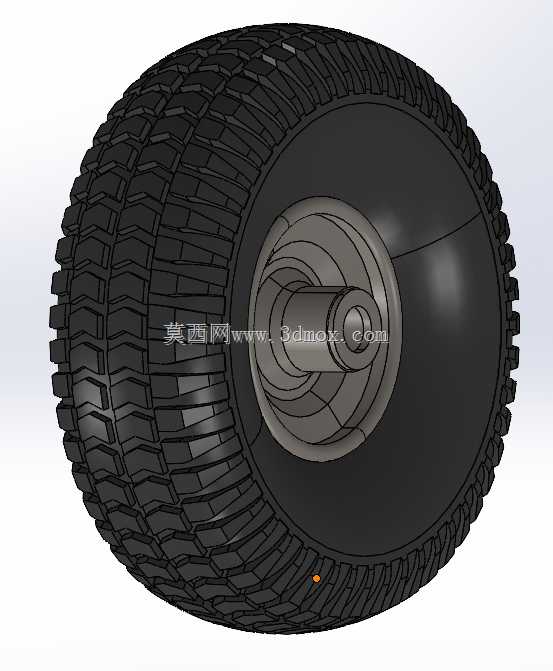

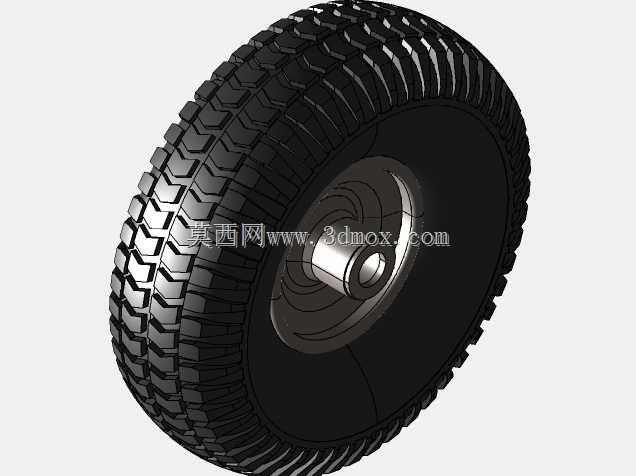

　　这款轮组结构主要面向非道路小型移动设备、短途场内转运车辆以及轻型作业机具的行走系统配套，在厂区散料转运小车、园林作业机具、小型户外作业平台上都能适配使用，核心作用是承载设备整机重量，同时传递行走过程中的驱动力与制动力，缓冲路面颠簸带来的冲击，避免刚性结构直接受载出现变形或断裂。设计阶段首先考虑的是户外非铺装路面的通过性需求，胎面采用了交错排布的块状越野花纹，花纹块之间预留了足够的排泥排屑间隙，在泥泞、碎石或者松散沙土路面行驶时，花纹块能有效嵌入路面表层获取足够抓地力，不会因为泥屑填塞胎面沟槽出现打滑空转的问题，同时块状花纹的刚性经过校核，在硬质铺装路面长距离移动时也不会出现过度磨损，兼顾了不同路面的使用需求。

　　轮毂部分采用了中心同轴定位的结构设计，中心安装孔与轮轴采用过渡配合，保证轮组转动时的同轴度，避免高速转动时出现径向跳动影响行走稳定性，轮毂辐板采用等厚圆盘结构，在保证承载强度的前提下尽可能控制整体重量，减少行走过程中的转动惯量，降低驱动端的动力损耗。安装边界上，轮组的轴向安装尺寸预留了标准轮轴的配合长度，轮毂端面设置了锁紧件的贴合面，可适配常规的圆螺母锁紧或者端盖压紧结构，不需要额外加工转接件就能完成装配，轮胎与轮毂的配合尺寸按照低压充气轮胎的标准过盈量设计，充气后胎圈能紧密贴合轮毂轮缘位置，不会在大扭矩输出或者急转向时出现胎圈脱开的故障。结构细节上，胎侧厚度做了针对性加强，在遇到路面尖锐碎石挤压时能避免胎侧被刺穿漏气，

　　轮毂的轴孔位置做了倒角处理，装配时能顺畅导入轮轴，不会刮伤轴表面的配合镀层，整体结构没有冗余的复杂零件，后期维护时只需要拆卸轮毂端的锁紧件就能完成轮组的整体更换，轮胎磨损后也可以单独拆卸胎体进行更换，不需要整体报废轮组，能有效降低设备的后期运维成本。在承载能力校核阶段，针对单轮的额定承载工况做了结构受力仿真，轮毂辐板在额定载荷下的最大应力远低于材料的屈服强度，胎体的变形量也控制在合理区间，不会因为长期承载出现胎体永久变形或者轮毂开裂的问题，适配的设备整机重量区间覆盖了几百公斤级的轻型移动装备，能满足多数小型非道路行走设备的轮组配套需求。
