电力设备配套铰接式球形管路接头

　　在电力输配现场的管路布设作业里，硬质管路很难完全沿直线铺设，尤其是变压器周边连接冷却油路、控制气路的区段，设备运行带来的微幅振动、土建基础的不均匀沉降、安装时的对位公差，都会让刚性直连接口承受额外的交变弯矩，轻则造成密封面压溃渗漏，重则直接扯裂管路焊缝。这款球形铰接接头正是为这类存在角度补偿需求的管路节点开发的核心连接件，它没有采用常规直角弯头固定转角的设计思路，而是把球头铰接副集成在接头本体内部，允许相连的两根管路在一定锥角范围内自由偏摆，既可以消化安装阶段的角度偏差，也能在设备长期运行时持续释放管路内应力。

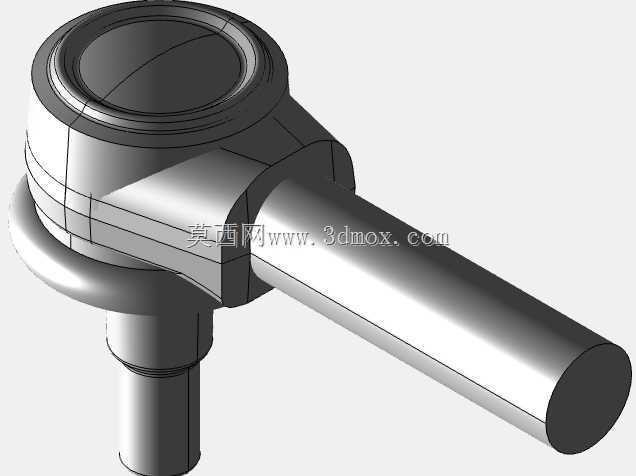

　　从结构布局来看，接头一端为带内通孔的球形铰接座，座体内腔加工出与球头曲率完全匹配的半球形承窝，球头侧延伸出整根圆管状插接端，管路对接后流体可从中心通孔全程贯通，不存在流道突变带来的压损。球头与承窝的配合面经过高精度研磨，接触区域为连续环带，既可以在偏摆过程中始终保持金属面贴合密封，也能承担管路内压带来的轴向推力。接头另一端的法兰式端头带有多层环形凸台，凸台的外径、台阶高度都预留了标准密封件的安装槽位，现场装配时可直接搭配O形圈或者组合密封垫，和变压器箱体、阀块接口的端面压紧，不需要额外焊接转换接头。

　　设计阶段首先要敲定的是球头的回转半径，这个尺寸直接决定了接头允许的最大偏摆角度：球径过小，铰接副的接触比压会偏高，长期往复摆动容易出现接触面磨损拉伤；球径过大，整个接头的径向轮廓会超出变压器周边的安装间隙，和相邻的线缆桥架、散热片发生干涉。最终选定的球径尺寸兼顾了两项边界：在额定工作压力下，球面接触比压控制在金属材料许用接触应力的三分之一以内，同时接头本体最大外圆到管路轴线的距离，适配主流电力变压器柜体侧面的接口排布间距，并排安装多个接头时不会出现操作空间冲突。

　　安装边界的处理上，侧向伸出的圆管插接端外径按照通用硬管的配管公差加工，管端预留的插接长度满足卡套式、扩口式两种管路连接方式的装配要求，现场不管是采用焊接接管还是卡套锁紧，都不需要再二次加工管端。球形座外侧的加厚台肩不仅是拧紧受力的承载部位，也在球头偏摆到极限角度时起到机械限位作用，避免球头从承窝中脱出，哪怕管路出现异常大幅位移，铰接副也不会整体脱开造成介质外泄。

　　实际工况里，这类接头最常布置在变压器冷却器与本体油箱的连接管段：变压器负载波动时，冷却器随温度变化会产生微量热胀冷缩，传统刚性连接会把热变形应力全部传递到油箱的焊接接口，多年运行后焊缝位置容易出现疲劳裂纹；接入球形接头后，热变形带来的角度位移会被铰接副的自由转动吸收，油箱接口始终只承受管路的轴向预紧力，没有附加弯矩。在户外变电站的安装场景中，施工人员不需要反复切割、调整管路长度来对位，哪怕预埋管路的角度存在两三度的偏差，直接通过球头偏摆就能对准接口，大幅缩短现场配管的作业时长。

　　建模过程中对配合间隙的取值也贴合实际装配工艺：球头和承窝之间预留了微米级的转动间隙，既保证铰接动作顺滑无卡滞，又不会因为间隙过大导致密封面出现偏隙渗漏；接头所有转角位置都做了圆角过渡，避免热处理和承压过程中出现应力集中，流道内壁的转折处也做了顺滑圆弧处理，流体经过铰接位置时不会形成涡流滞止区，长期输送油液时也不容易在接头内部积存杂质。
