汽车减震螺旋弹簧悬架结构设计

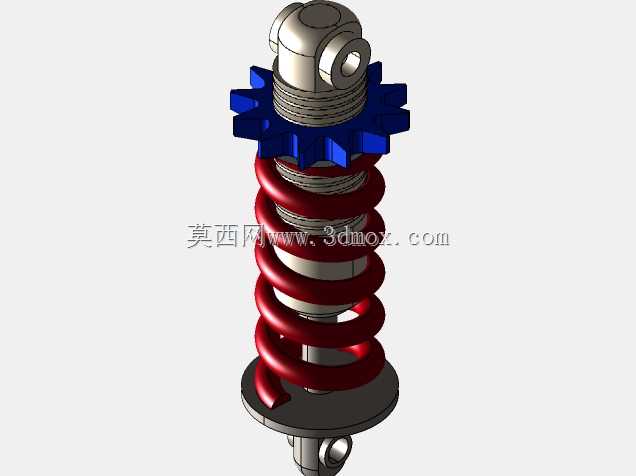

　　该结构属于车辆底盘承载缓冲类核心部件，日常应用覆盖乘用车辆、非道路作业车辆的行走系统，核心作用是过滤路面传递至车架的颠簸冲击，配合阻尼部件抑制弹簧往复弹跳，保障车轮与地面的附着稳定性，避免车身出现多余的俯仰、侧倾晃动，直接影响整车行驶平顺性与操控极限。从结构设计逻辑来看，整体采用螺旋弹簧同轴套置在阻尼筒体外侧的布局，上端设置带调节齿圈的安装座，可通过齿圈啮合调整弹簧预紧力，适配不同载荷下的车身高度与减震硬度需求，上下两端均采用铰接式安装耳结构，安装时可允许小角度的摆角偏移，抵消车辆行驶过程中悬架跳动带来的横向位移干涉，避免部件受附加弯矩出现断裂失效。设计过程中需要重点匹配弹簧的线刚度参数，结合整车整备质量、

　　满载载荷以及常用行驶路况的冲击量级，计算弹簧的有效圈数、簧丝直径与中径参数，保证在极限压缩行程下弹簧不会出现并圈碰磨，同时拉伸行程下不会超出弹簧的许用应力范围；上端的调节齿圈采用多齿啮合结构，齿形受力均匀，调整时可逐齿微调预压量，不会出现滑齿、定位失效的问题，齿圈外侧做了倒角处理，方便调整工具卡入操作。安装边界方面，上下铰接孔的同轴度公差需要控制在合理范围内，避免安装后筒体出现偏磨导致漏油失效，弹簧的自由长度、压并高度需要和阻尼筒的行程完全匹配，保证阻尼筒达到最大压缩行程时，弹簧刚好接近压并状态，预留足够的缓冲余量，同时上端安装座的外径尺寸需要匹配车架上的安装位开孔，下端托盘的尺寸需要适配转向节或者下摆臂的安装接触面，

　　避免出现安装干涉。实际装车应用中，该类结构可根据不同车型的调校需求，通过调整上端齿圈的位置改变弹簧预紧力，比如在载荷较大的使用场景下适当调大预紧力，避免车身下沉过多导致悬架行程不足，在平坦铺装路面使用时可适当降低预紧力，提升滤震表现；弹簧表面做了防锈涂装处理，可抵御日常行驶中泥水、砂石的侵蚀，延长部件使用寿命，筒体上端的铰接结构内置耐磨衬套，可长期承受往复摆动的磨损，减少日常维护的频次。
